B22D 43/00 — Механічне очищення, наприклад видалення шлаку з поверхні розплавленого металу

Номер патенту: 103865

Опубліковано: 12.01.2016

Автори: Єрін Вадим Валерійович, Дзержинський Віталій Олександрович, Михайлов Микола Олексійович, Суков Генадій Сергійович, Удовенко Сергій Олександрович

МПК: B22D 43/00

Мітки: шлаку, скачування, машина

Формула / Реферат:

1. Машина для скачування шлаку, що містить поворотну платформу з кабіною управління, встановлену в опорно-поворотному пристрої нерухомої станини, каретку, встановлену на поворотній платформі з можливістю вертикального переміщення, висувну стрілу із скребком, встановлену в напрямних каретки, механізм гойдання каретки, механізм повороту платформи, виконані у вигляді гідроциліндрів і механізм висунення стріли, яка відрізняється тим, що каретка...

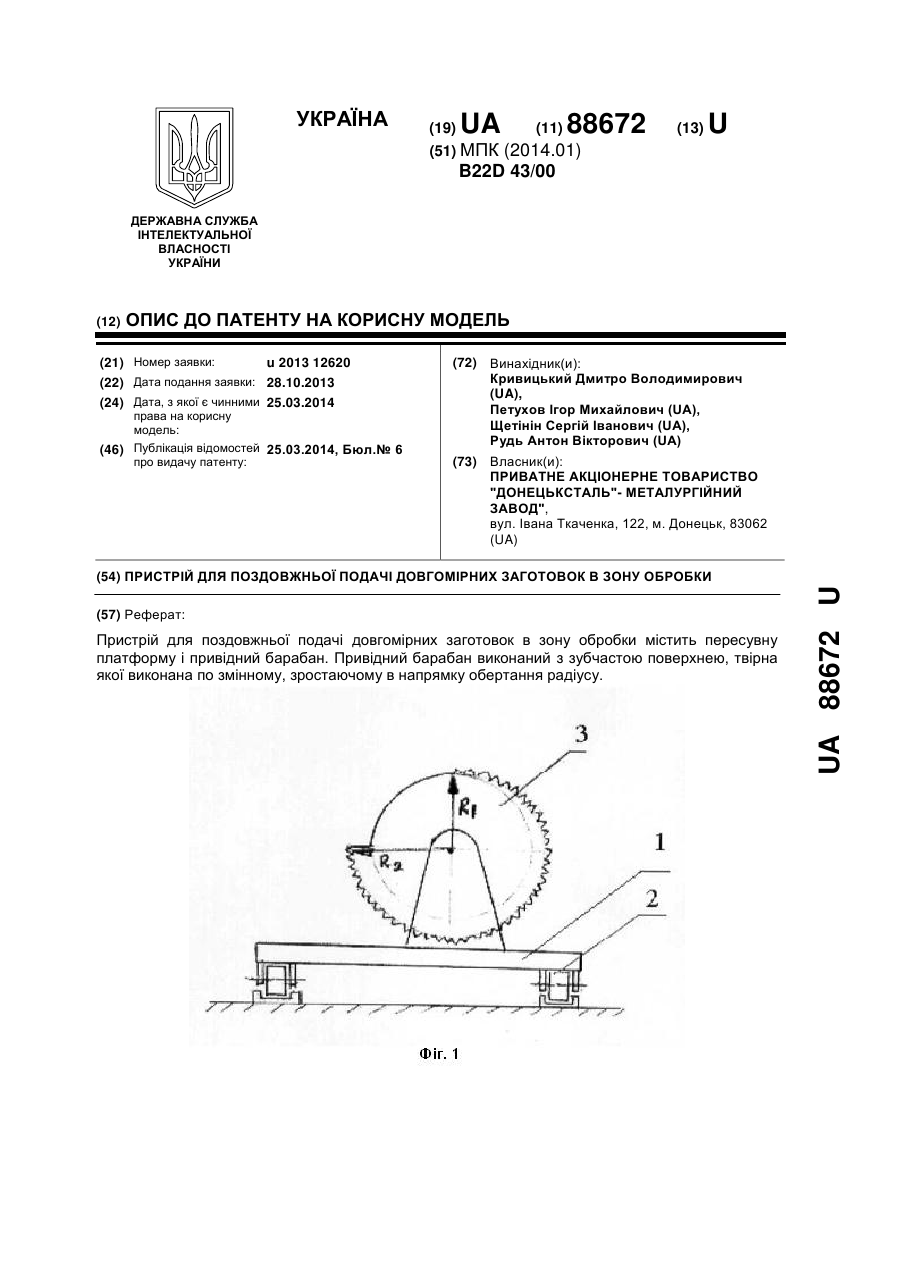

Номер патенту: 88672

Опубліковано: 25.03.2014

Автори: Кривицький Дмитро Володимирович, Петухов Ігор Михайлович, Рудь Антон Вікторович, Щетінін Сергій Іванович

МПК: B22D 43/00

Мітки: пристрій, обробки, довгомірних, зону, заготовок, поздовжньої, подачі

Формула / Реферат:

Пристрій для поздовжньої подачі довгомірних заготовок в зону обробки, що містить пересувну платформу і привідний барабан, який відрізняється тим, що привідний барабан виконаний з зубчастою поверхнею, твірна якої виконана по змінному, зростаючому в напрямку обертання радіусу.

Номер патенту: 80420

Опубліковано: 27.05.2013

Автори: Алдохін Деніс Володимирович, Євгиненко Ігор Олександрович, Гончаренко Анжела Федорівна, Гриценко Сергій Анатолійович, Тіунов Володимир Миколайович, Бердніков Олег Костянтинович, Филиппських Артем Миколайович

МПК: B22D 43/00

Мітки: установка, охолоді, ковшах, чавуновозних, сколювання

Формула / Реферат:

Установка для сколювання охолоді у чавуновозних ковшах, що містить пересувний візок з ковшем, раму з вертикально встановленим за допомогою механізму зворотно-поступального переміщення робочим органом, ножові поверхні якого обладнані зубами, яка відрізняється тим, що механізм зворотно-поступального переміщення робочого органа закріплений на рамі стаціонарно, а візок обладнаний поворотним столом, зв'язаним із приводом його обертання у вигляді...

Номер патенту: 100947

Опубліковано: 11.02.2013

Автори: Філіп Петр, Грабіна Давід, Бернс Маіртін

МПК: B22C 7/04, B22C 9/08, B22D 43/00 ...

Мітки: спосіб, лиття, металів, використання, форма, ливарна

Формула / Реферат:

1. Ливарна форма (1, 50) для лиття металів, при цьому згадана ливарна форма має всередині порожнину, причому згадана порожнина має ливарну ділянку (12), і суміжну з нею ливникову систему (4), розташовану вище по потоку від ливарної ділянки (12), притому згадана ливникова система (4) містить розташовану вище по потоку вхідну ділянку (6, 58), розташовану нижче по потоку вихідну ділянку (10, 60) і вихрову камеру (7, 54), розміщену між вхідною і...

Номер патенту: 72195

Опубліковано: 10.08.2012

Автори: Гриценко Сергій Анатолійович, Алдохін Деніс Володимирович, Волошин Олексій Іванович, Филиппських Артем Миколайович, Сілін Роман Євгенійович, Євгиненко Ігор Олександрович

МПК: B22D 43/00

Мітки: охолоді, установка, чавуновізних, сколювання, ковшах

Формула / Реферат:

1. Установка для сколювання охолоді у чавуновізних ковшах, що містить раму з вертикально встановленим поворотним механізмом зворотно-поступального переміщення робочого органа, виконаного у вигляді плити зі скошеними ножовими поверхнями, розташованими по її периметру у вигляді корони та радіально у вигляді променів, яка відрізняється тим, що ножові поверхні робочого органа оснащені зубами, виконаними на виступах корони по периметру та на...

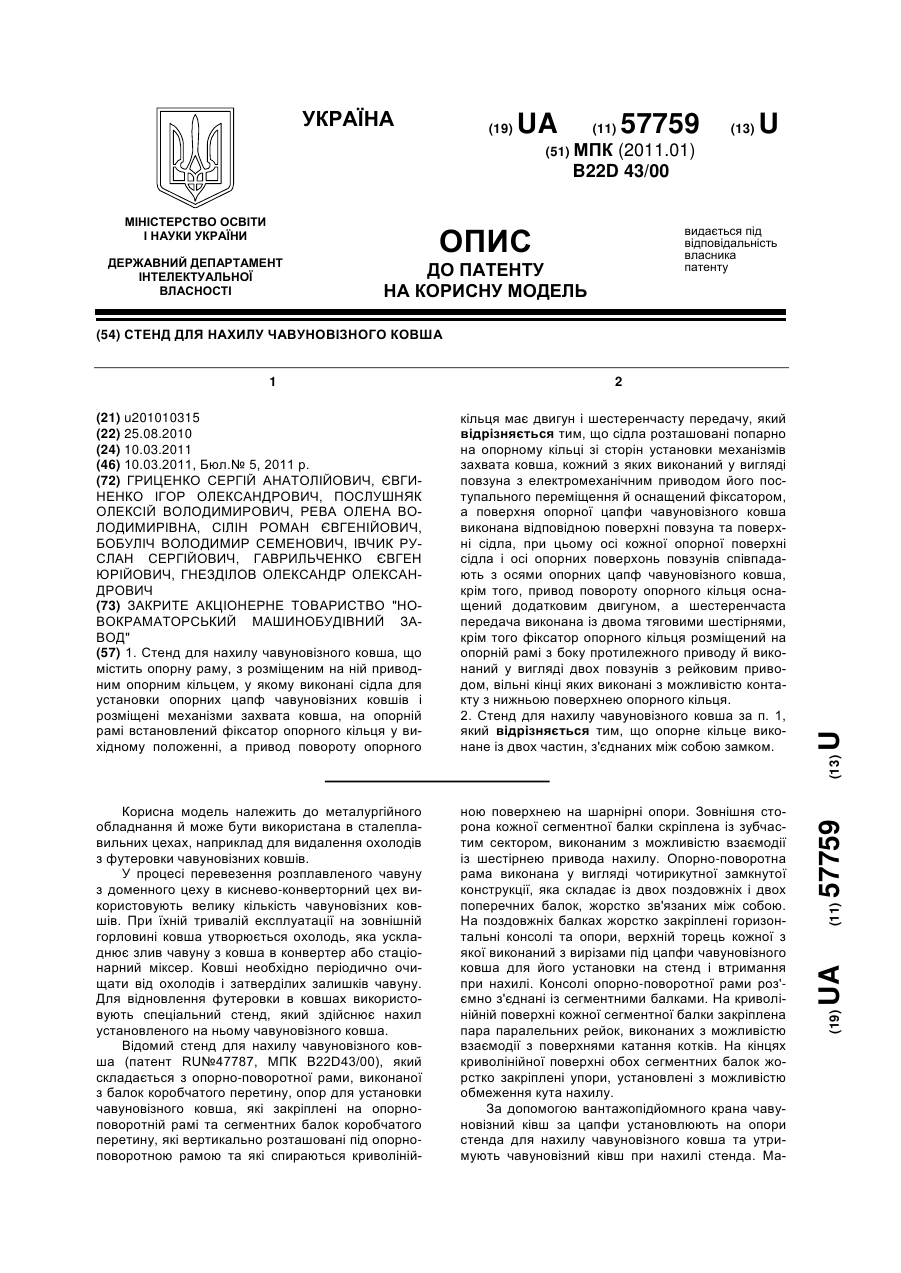

Номер патенту: 57759

Опубліковано: 10.03.2011

Автори: Рева Олена Володимирівна, Сілін Роман Євгенійович, Гаврильченко Євген Юрійович, Бобуліч Володимир Семенович, Послушняк Олексій Володимирович, Євгиненко Ігор Олександрович, Івчик Руслан Сергійович, Гнезділов Олександр Олександрович, Гриценко Сергій Анатолійович

МПК: B22D 43/00

Мітки: ковша, стенд, чавуновізного, нахилу

Формула / Реферат:

1. Стенд для нахилу чавуновізного ковша, що містить опорну раму, з розміщеним на ній приводним опорним кільцем, у якому виконані сідла для установки опорних цапф чавуновізних ковшів і розміщені механізми захвата ковша, на опорній рамі встановлений фіксатор опорного кільця у вихідному положенні, а привод повороту опорного кільця має двигун і шестеренчасту передачу, який відрізняється тим, що сідла розташовані попарно на опорному кільці зі...

Номер патенту: 92364

Опубліковано: 25.10.2010

Автор: Кассім Джума

МПК: B22D 43/00, B01D 39/20, B22C 9/00, C22B 9/02 ...

Мітки: варіанти, пристрій, фільтрувальний, фільтрування, застосування, спосіб, металу, розплавленого, виготовлення

Формула / Реферат:

1. Фільтрувальний пристрій для фільтрування розплавленого металу, який включає головну керамічну фазу у кількості принаймні 50 масових частин та другорядну вуглецеву фазу у кількості від 1 до 15 масових частин, що  зв'язані фосфатною зв'язувальною речовиною, присутньою у кількості від 1 до 15 масових частин, причому керамічна фаза включає компонент, вибраний з групи, що включає глинозем, діоксид цирконію, циркон, кремнезем, оксид магнію,...

Номер патенту: 84703

Опубліковано: 25.11.2008

Автори: Хохенбіхлер Геральд, Екерсторфер Геральд, Бруммейер Маркус

МПК: B22D 11/106, B22D 43/00, B22D 11/06 ...

Мітки: пристрій, литої, спосіб, штаби, виробництва, металевої, розливний, двовалковий, здійснення

Формула / Реферат:

1. Спосіб виробництва литої металевої штаби з використанням двох ливарних валків (1, 2) і двох бокових пластин (3, 4), що разом утворюють простір (5) для розплаву і ливарний розхил (7), причому рідкий метал подають до простору (5) для розплаву металу й у цьому просторі (5) утворюють плавильну ванну з поверхнею (8) плавильної ванни, і литу металеву штабу (13) подають з простору (5) для розплаву через ливарний розхил (7), і під дією принаймні...

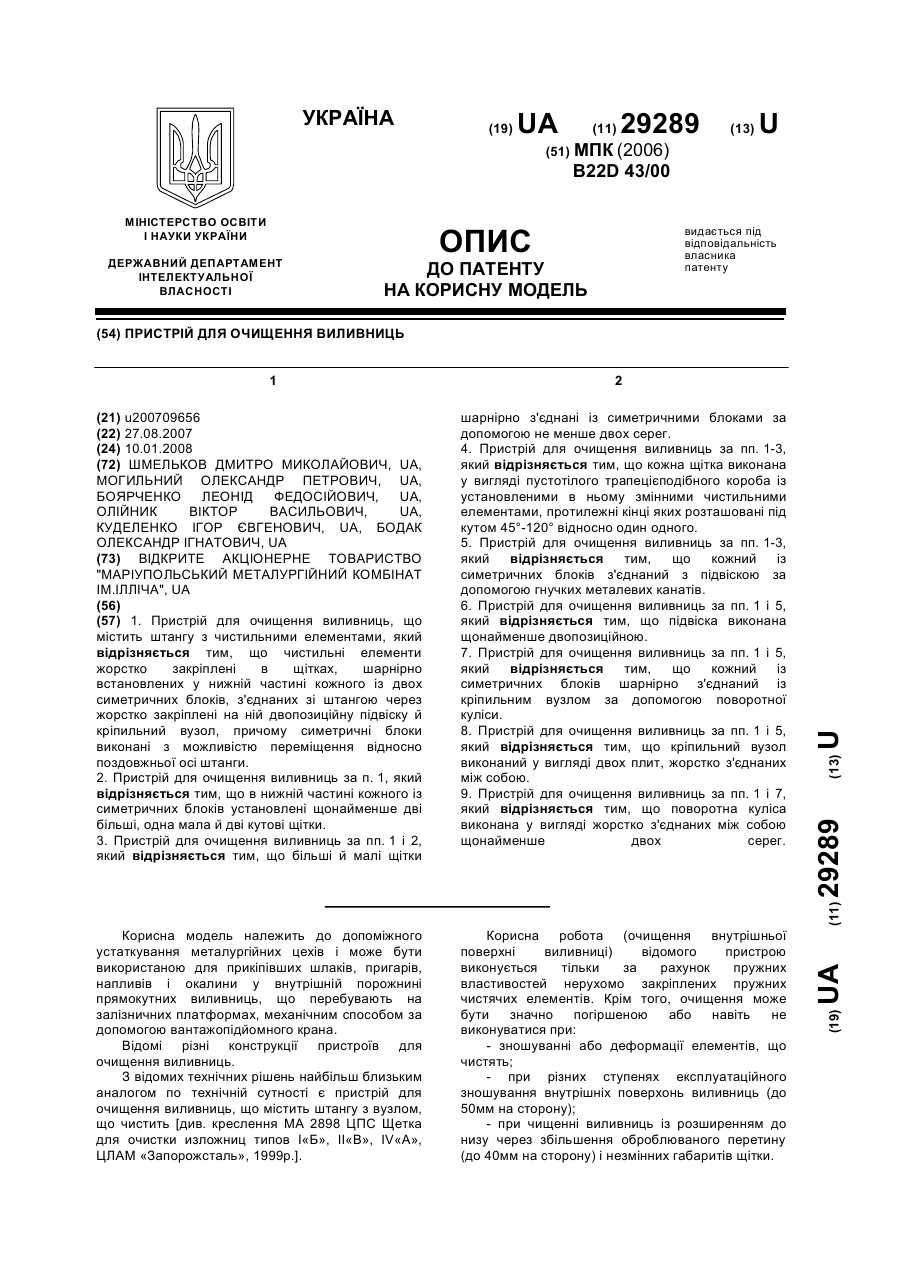

Номер патенту: 29289

Опубліковано: 10.01.2008

Автори: Куделенко Ігор Євгенович, Боярченко Леонід Федосійович, Олійник Віктор Васильович, Бодак Олександр Ігнатович, Шмельков Дмитро Миколайович, Могильний Олександр Петрович

МПК: B22D 43/00

Мітки: пристрій, очищення, виливниць

Формула / Реферат:

1. Пристрій для очищення виливниць, що містить штангу з чистильними елементами, який відрізняється тим, що чистильні елементи жорстко закріплені в щітках, шарнірно встановлених у нижній частині кожного із двох симетричних блоків, з'єднаних зі штангою через жорстко закріплені на ній двопозиційну підвіску й кріпильний вузол, причому симетричні блоки виконані з можливістю переміщення відносно поздовжньої осі штанги.2. Пристрій для...

Номер патенту: 61606

Опубліковано: 25.04.2007

Автори: Мельник Сергій Григорович, Найдек Володимир Леонтійович, Савченко Юрій Миколайович, Найденко Володимир Вікторович, Звездін Олександр Опанасович, Чепель Сергій Миколайович

МПК: F27D 3/15, B22D 43/00

Мітки: видалення, пристрій, поверхні, розплаву, шлаку

Формула / Реферат:

1. Пристрій для видалення шлаку з поверхні розплаву, що містить занурюваний в розплав робочий орган, жорстко закріплений на вертикальній опорі, що має можливість зворотно-поступального руху у вертикальному напрямку, причому робочий орган в момент забору шлаку має вигляд циліндричної ємності, що розташована співвісно з опорою і включає обичайку і перфороване днище, який відрізняється тим, що металевий робочий орган покритий термозахисним...

Номер патенту: 78165

Опубліковано: 15.02.2007

Автор: Семенцов Микола Кирилович

МПК: B22D 43/00, B24B 31/12, B24B 31/02 ...

Мітки: обробки, литва, пристрій, форм, різноманітних

Формула / Реферат:

Пристрій для обробки литва різноманітних форм, що містить стіл для розташування литва, наждачний механізм, зонти для витяжки пилу, повітроводи, який відрізняється тим, що додатковий витяжний зонт виконаний обертовим і підпружиненим, закріплений над зоною обробки литва і з'єднаний зі всмоктувальним повітроводом та фільтром системи місцевої вентиляції з режимом рециркуляції, а стіл для обробки литва виконаний у вигляді рухомого візка з...

Номер патенту: 75398

Опубліковано: 17.04.2006

Автори: Клопонін Віктор, Бреннер Хуберт, Францкі Рената, Брека Герхард, Цінковскі Іван, Шумахер Едгар, Артнер Крістіан, Шумахер Евалд

МПК: B22D 43/00, B22D 41/02

Мітки: запобігання, зони, отвору, завихрення, ефекту, плавильної, ємності, металургійної, випускного, пристрій

Формула / Реферат:

1. Пристрій для запобігання ефекту завихрення в зоні випускного отвору (16) металургійної плавильної ємності, який характеризується наявністю наступних ознак:1.1. вказаний пристрій виконаний з вогнетривкого керамічного матеріалу та1.2. складається з основної частини (20b) і циліндричної частини (20w), яка прилягає до основної частини й утворює її продовження як стінка, вказані основна та циліндрична частини пристрою своєю...

Номер патенту: 9683

Опубліковано: 17.10.2005

Автори: Набоков Валерій Олександрович, Пеклич Михайло Михайлович, Копачевський Максим Анатольович, Джалтир Леонід Михайлович

МПК: B22D 43/00

Мітки: чавуновізного, стенд, нахилу, ковша

Формула / Реферат:

1. Стенд для нахилу чавуновізного ковша, що містить опорно-поворотну раму, виконану з балок коробчастого перерізу, опори для установлення чавуновізного ковша, закріплені на опорно-поворотній рамі, і сегментні балки коробчастого перерізу, що розташовані під опорно-поворотною рамою та спираються криволінійною поверхнею на шарнірні опори, при цьому зовнішній бік кожної сегментної балки скріплений з зубчастим сектором, виконаним з можливістю...

Номер патенту: 73994

Опубліковано: 17.10.2005

Автор: Зік Хорст

МПК: B22D 43/00, F27B 3/19, C21C 5/46 ...

Мітки: шлаку, розплаву, пристрій, витіканню, запобігання, випуску, металевого

Формула / Реферат:

1. Пристрій для запобігання витіканню шлаку при випусканні металевого розплаву з металургійної ємності, в якій випускний отвір утворений виконаними із зносостійкого вогнетривкого матеріалу, розташованими одна над одною змінними трубами, які оточені обрамовуючими випуск каменями, причому нижній кінець утвореної таким чином змінної системи випуску утворений чашковим каменем, до якого прилягає замикаюча отвір заслінка, який відрізняється тим, що...

Номер патенту: 59486

Опубліковано: 15.09.2003

Автор: Перчас Уінн

МПК: B22D 43/00, F27D 3/15

Мітки: печі, сталеплавильної, льотки, клапан

Формула / Реферат:

1. Клапан льотки для сталеплавильної печі, який має збільшену головку, від якої йде донизу стебло, виконане так, щоб розміщуватися у льотці, який відрізняється тим, що верхня і/або нижня поверхня головки клапана і/або стебло споряджені шаром або гільзою з реакційноздатного матеріалу — вуглецевмісного матеріалу, або реакційноздатного металу, або їх поєднання.2. Клапан за п. 1, який відрізняється тим, що реакційноздатний матеріал був...

Номер патенту: 51876

Опубліковано: 16.12.2002

Автори: Соколовський Борис Цудікович, Грачов Юрій Михайлович, Васюченко Анатолій Ільіч

МПК: B22D 43/00

Мітки: зруйнування, печі, охолоді, спосіб, доменної

Формула / Реферат:

Спосіб зруйнування охолоді доменної печі, уміщуючий створення кільцевого та прямовисних підбоїв верств охолоді, відрізняючий тим, що кільцевий підбій з шириною до 200 мм, а потім прямовисні підбої виконують через кожні 45 градусів шириною до 250 мм, створюючи кільцеві сектори послідовно робочим інструментом повноповоротнього маніпулятору ударної дії з енергією до 3000 Дж та частотою до 700 ударів за хвилину з можливістю зруйнування та...

Номер патенту: 39406

Опубліковано: 15.06.2001

Автори: Кравець Сергій Миколайович, Оніщенко Василь Пилипович, Грачов Юрій Михайлович, Ткач Олександр Якович, Таранець Олександр Іванович, Пищіда Валерій Іванович, Соколовський Борис Цудікович, Дишлевич Ігор Йосипович

МПК: B22D 43/00

Мітки: охолоді, ковші, запобігання, спосіб, усунення

Формула / Реферат:

Спосіб запобігання та усунення охолоді у ковші, міцно зчепленої з футерівкою, що включає використання суміші матеріалів із шлаків алюмінієвих сплавів, який відрізняється тим, що перед зливом рідкого металу у ковш, на його днищі розміщують порцію матеріалу переробки шлаків алюмінієвих сплавів масою 0,8-5,0 кг на 1 т рідкого металу, що зливається у ковш, з виникненням при цьому екзотермічної реакції, додаткове тепло якої, розповсюджую­чись у...

Номер патенту: 9664

Опубліковано: 16.04.2001

Автори: Потапов Валерій Миколайович, Ларіонов Андрій Євгенович, Потапов Микола Михайлович, Ларіонов Євгеній Давідович

МПК: B22D 43/00

Мітки: охолодей, спосіб, виведення, шлакових, ковшах, чавуновізних

Формула / Реферат:

Спосіб виведення шлакових охолодей у чавуновізних ковшах шляхом сколювання, який відрізняється тим, що до приймання чавуну в ківш футерівку розігрівають до температури 100-3000С, наносять на неї ізоляційний шар у вигляді вогнетривкої суміші з вуглецевого порошку фракції 0,04-3 мм та рідкого скла густиною 1,18 – 1,22 г/см3, у % відношенні у межах від 78:22 до 82:18, завтовшки 15-25мм, неспікливий з футерівкою ковша та шлаком.

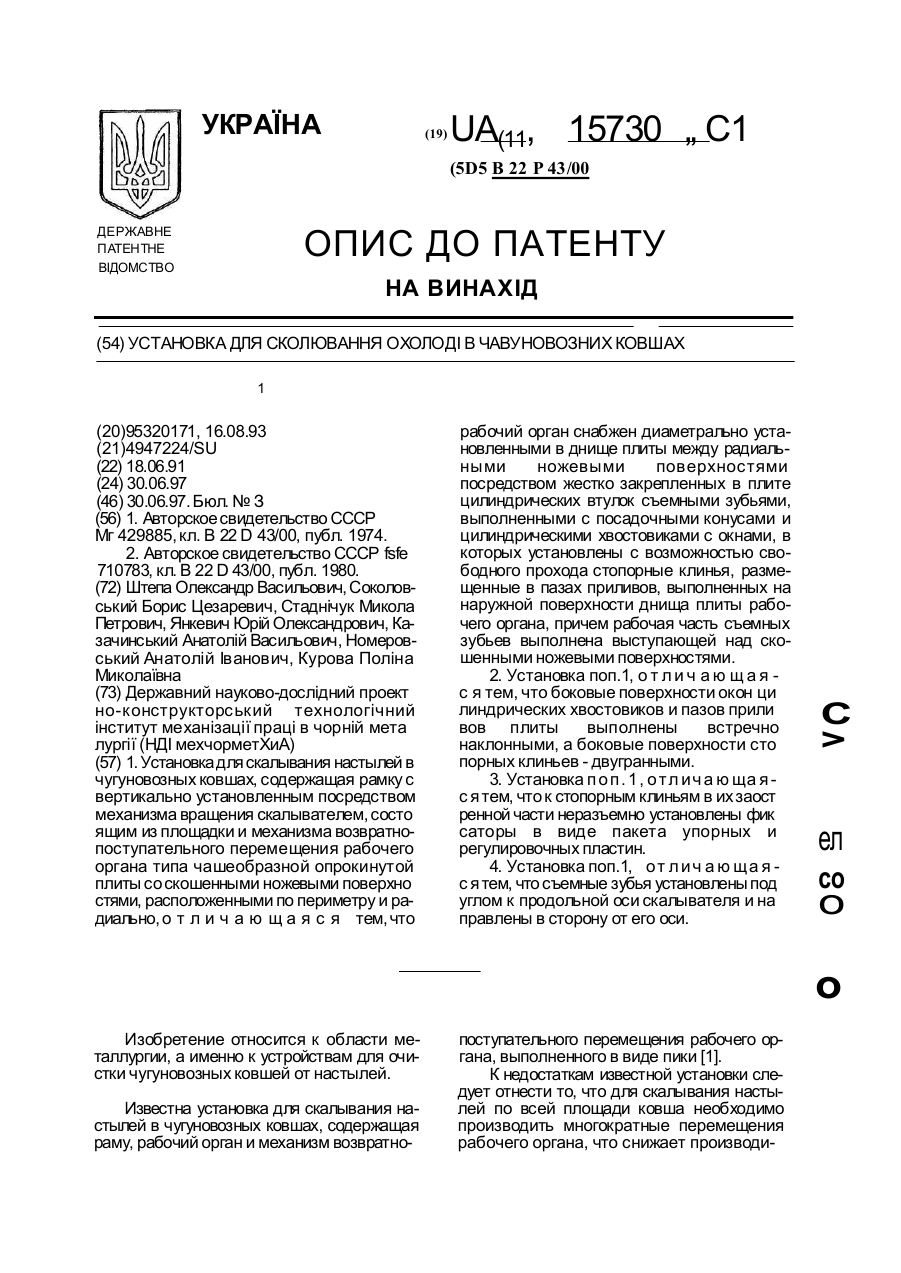

Номер патенту: 15730

Опубліковано: 30.06.1997

Автори: Соколовський Борис Цезаревич, Номеровський Анатолій Іванович, Янкевич Юрій Олександрович, Курова Поліна Миколаївна, Стаднічук Микола Петрович, Казачинський Анатолій Васильович, Штепа Олександр Васильович

МПК: B22D 43/00

Мітки: ковшах, чавуновозних, установка, сколювання, охолоді

Формула / Реферат:

(57) 1. Установка для скалывания настылей в чугуновозных ковшах, содержащая рамку с вертикально установленным посредством механизма вращения скалывателем, состоящим из площадки и механизма возвратно-поступательного перемещения рабочего органа типа чашеобразной опрокинутой плиты со скошенными ножевыми поверхностями, расположенными по периметру и радиально, отличающаяся тем, что рабочий орган снабжен диаметрально установленными в днище плиты...

Номер патенту: 1085

Опубліковано: 30.12.1993

Автори: Меренков Василь Григорович, Коцюбенко Анатолій Петрович, Аміс Анатолій Мойсеєвич

МПК: B22D 43/00

Мітки: сколювання, чавуновозних, ківшах, нарістів, пристрій

Формула / Реферат:

Формула изобретенияУстановка для скалывания настылей в чугуновозных ковшах, содержащая раму с установленным на ней механизмом возвозвратно-поступательного перемещения рабочего органа, отличающаяся тем, что, с целью повышения производительности установки, механизм возвратно-поступательного перемещения рабочего органа выполнен в виде системы кинематически связанных между собой винтовых пар, а рабочий орган - в виде плиты, имеющей...
