Плунжерний насос
Номер патенту: 67412
Опубліковано: 27.02.2012
Автори: Варшавський Юлій Іоганович, Косарев Василь Васильович, Стаднік Микола Іванович, Нікітін Сергій Вікторович, Мезніков Артур Володимирович
Формула / Реферат
1. Плунжерний насос, який містить ексцентриковий вал, систему змащування, що складається з мастильного насоса, всмоктувального й напірного фільтрів, розведення системи змащування та елементів контролю за роботою системи змащування, який відрізняється тим, що в ексцентриковому валу виконано отвір для подачі мастила, а елементи контролю за роботою системи змащування встановлено на вході мастила в отвір ексцентрикового вала плунжерного насоса.
2. Плунжерний насос за п. 1, який відрізняється тим, що елементами контролю за роботою системи змащування є манометр, реле або датчик тиску й кнопка ручного перевіряння.
Текст

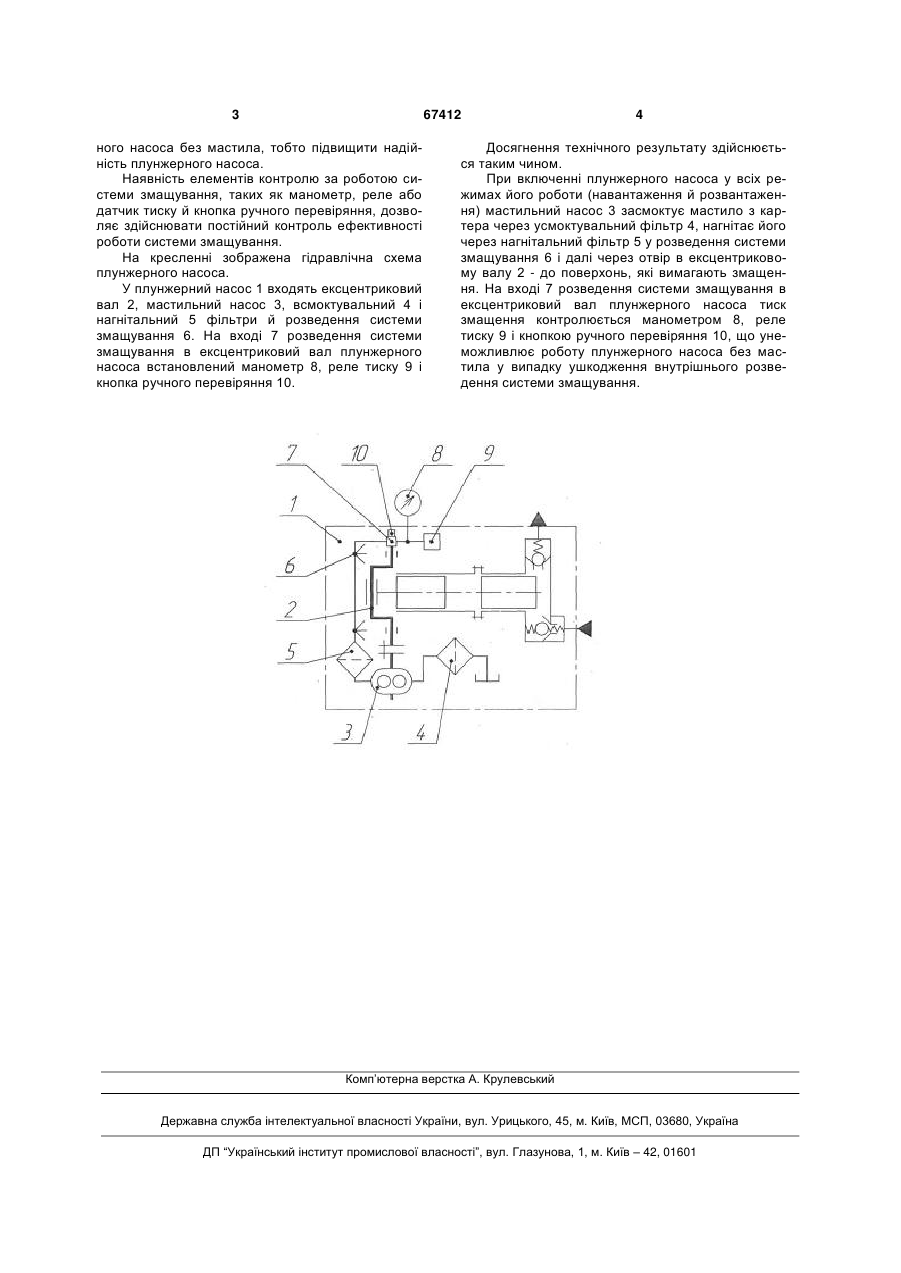

1. Плунжерний насос, який містить ексцентри 3 67412 ного насоса без мастила, тобто підвищити надійність плунжерного насоса. Наявність елементів контролю за роботою системи змащування, таких як манометр, реле або датчик тиску й кнопка ручного перевіряння, дозволяє здійснювати постійний контроль ефективності роботи системи змащування. На кресленні зображена гідравлічна схема плунжерного насоса. У плунжерний насос 1 входять ексцентриковий вал 2, мастильний насос 3, всмоктувальний 4 і нагнітальний 5 фільтри й розведення системи змащування 6. На вході 7 розведення системи змащування в ексцентриковий вал плунжерного насоса встановлений манометр 8, реле тиску 9 і кнопка ручного перевіряння 10. 4 Досягнення технічного результату здійснюється таким чином. При включенні плунжерного насоса у всіх режимах його роботи (навантаження й розвантаження) мастильний насос 3 засмоктує мастило з картера через усмоктувальний фільтр 4, нагнітає його через нагнітальний фільтр 5 у розведення системи змащування 6 і далі через отвір в ексцентриковому валу 2 - до поверхонь, які вимагають змащення. На вході 7 розведення системи змащування в ексцентриковий вал плунжерного насоса тиск змащення контролюється манометром 8, реле тиску 9 і кнопкою ручного перевіряння 10, що унеможливлює роботу плунжерного насоса без мастила у випадку ушкодження внутрішнього розведення системи змащування. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlunger pump
Автори англійськоюNikitin Serhii Viktorovych, Kosarev Vasyl Vasyliovych, Stadnik Mykola Ivanovych, Meznikov Artur Volodymyrovich, Varshavskyi Yulii Iohanovych
Назва патенту російськоюПлунжерный насос
Автори російськоюНикитин Сергей Викторович, Косарев Василий Васильевич, Стадник Николай Иванович, Мезников Артур Владимирович, Варшавский Юлий Иоганнович
МПК / Мітки
Мітки: плунжерний, насос
