Вузол віброізоляції молота
Номер патенту: 67460
Опубліковано: 27.02.2012
Автори: Касьянов Микола Анатолійович, Вишневський Дмитро Олександрович, Левченко Едуард Петрович
Формула / Реферат
Вузол віброізоляції молота, що містить підшаботну плиту, яка за допомогою пружних елементів з'єднана з шаботом, та важелі, який відрізняється тим, що вузол оснащений додатковими пружними елементами, а основні та додаткові пружні елементи взаємодіють з шаботом та опираються на різні кінці важеля, причому параметри основних та додаткових пружних елементів зв'язані залежністю:
,
де
- кількість пар основних та додаткових амортизаторів;
де
та
- відповідні довжини плечей важеля, на які опираються основні та додаткові пружні елементи;
та
- відповідні коефіцієнти жорсткостей основних та додаткових пружних елементів;
та
- відповідні переміщення основного та додаткового пружних елементів.
Текст

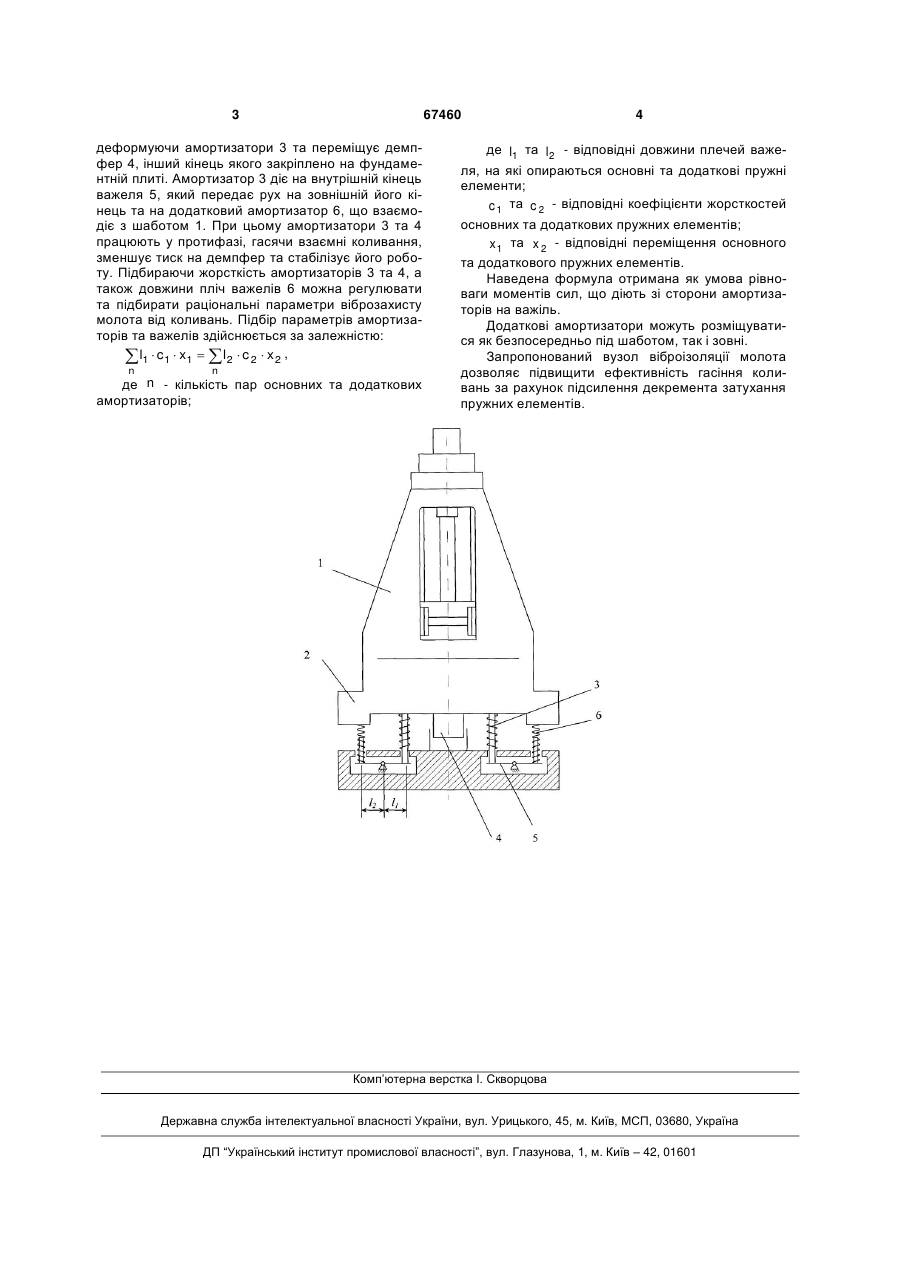

Вузол віброізоляції молота, що містить підшаботну плиту, яка за допомогою пружних елементів з'єднана з шаботом, та важелі, який відрізняється тим, що вузол оснащений додатковими пружними елементами, а основні та додаткові пружні елементи взаємодіють з шаботом та опираються на різні кінці важеля, причому параметри основних 2 3 67460 деформуючи амортизатори 3 та переміщує демпфер 4, інший кінець якого закріплено на фундаментній плиті. Амортизатор 3 діє на внутрішній кінець важеля 5, який передає рух на зовнішній його кінець та на додатковий амортизатор 6, що взаємодіє з шаботом 1. При цьому амортизатори 3 та 4 працюють у протифазі, гасячи взаємні коливання, зменшує тиск на демпфер та стабілізує його роботу. Підбираючи жорсткість амортизаторів 3 та 4, а також довжини пліч важелів 6 можна регулювати та підбирати раціональні параметри віброзахисту молота від коливань. Підбір параметрів амортизаторів та важелів здійснюється за залежністю: l1 c1 x1 l2 c 2 x 2 , n n де n - кількість пар основних та додаткових амортизаторів; 4 де l1 та l2 - відповідні довжини плечей важеля, на які опираються основні та додаткові пружні елементи; c 1 та c 2 - відповідні коефіцієнти жорсткостей основних та додаткових пружних елементів; x 1 та x 2 - відповідні переміщення основного та додаткового пружних елементів. Наведена формула отримана як умова рівноваги моментів сил, що діють зі сторони амортизаторів на важіль. Додаткові амортизатори можуть розміщуватися як безпосередньо під шаботом, так і зовні. Запропонований вузол віброізоляції молота дозволяє підвищити ефективність гасіння коливань за рахунок підсилення декремента затухання пружних елементів. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration isolation unit of hammer
Автори англійськоюVyshnevskyi Dmytro Oleksandrovych, Levchenko Eduard Petrovych, Levchenko Eduard Petrovych
Назва патенту російськоюУзел виброизоляции молота
Автори російськоюВишневский Дмитрий Александрович, Касьянов Николай Анатольевич, Левченко Эдуард Петрович
МПК / Мітки
МПК: B21J 13/00, B21J 7/00
Мітки: віброізоляції, вузол, молота
