Пристрій для відведення мастил дисперсного стану від молота
Номер патенту: 28133
Опубліковано: 26.11.2007
Автори: Клименко Ірина Володимирівна, Панасенко Віталій Якович
Формула / Реферат
Пристрій для відведення мастил дисперсного стану від молота, який має жорстку ділянку круглого перерізу та повітровипускний отвір, який відрізняється тим, що горизонтальна частина повітропроводу має нахил в сторону випускного отвору, жорстко закріплена за допомогою коліна до вертикального зрізаного металевого конуса, який в нижній своїй частині відповідає розміру отвору верхньої частини станини молота, та закріплена до станини через еластичний матеріал.
Текст

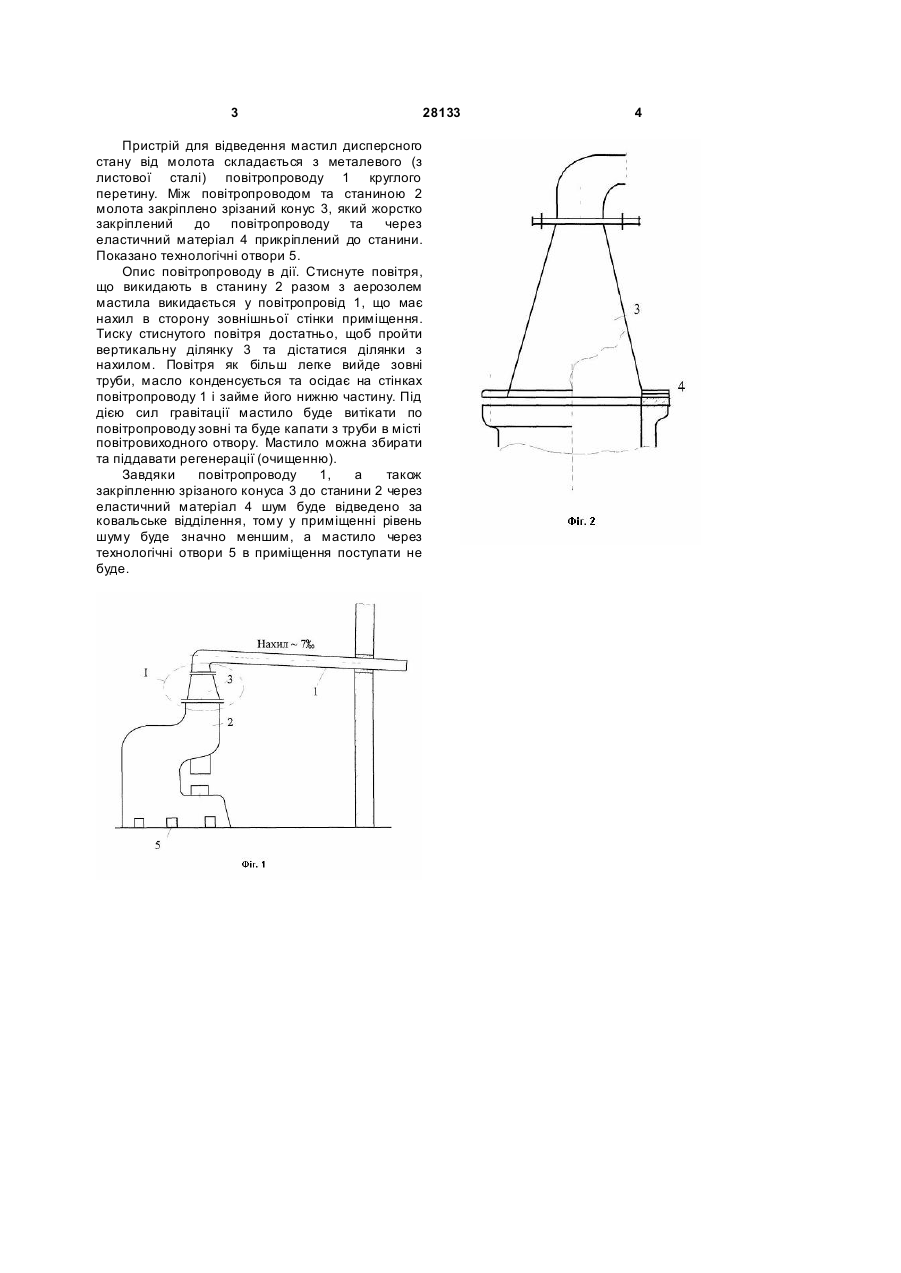

Пристрій для відведення мастил дисперсного стану від молота, який має жорстку ділянку круглого перерізу та повітровипускний отвір, який відрізняє ться тим, що горизонтальна частина повітропроводу має нахил в сторону випускного отвору, жорстко закріплена за допомогою коліна до вертикального зрізаного металевого конуса, який в нижній своїй частині відповідає розміру отвору вер хньої частини станини молота, та закріплена до станини через еластичний матеріал. (19) (21) u200708349 (22) 20.07.2007 (24) 26.11.2007 (72) ПАНАСЕНКО ВІТАЛІЙ ЯКОВИЧ, UA, КЛИМЕНКО ІРИНА ВОЛОДИМИРІВН А, U A (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА, U A (56) 3 28133 Пристрій для відведення мастил дисперсного стану від молота складається з металевого (з листової сталі) повітропроводу 1 круглого перетину. Між повітропроводом та станиною 2 молота закріплено зрізаний конус 3, який жорстко закріплений до повітропроводу та через еластичний матеріал 4 прикріплений до станини. Показано технологічні отвори 5. Опис повітропроводу в дії. Стиснуте повітря, що викидають в станину 2 разом з аерозолем мастила викидається у повітропровід 1, що має нахил в сторону зовнішньої стінки приміщення. Тиску стиснутого повітря достатньо, щоб пройти вертикальну ділянку 3 та дістатися ділянки з нахилом. Повітря як більш легке вийде зовні труби, масло конденсується та осідає на стінках повітропроводу 1 і займе його нижню частину. Під дією сил гравітації мастило буде витікати по повітропроводу зовні та буде капати з труби в місті повітровиходного отвору. Мастило можна збирати та піддавати регенерації (очищенню). Завдяки повітропроводу 1, а також закріпленню зрізаного конуса 3 до станини 2 через еластичний матеріал 4 шум буде відведено за ковальське відділення, тому у приміщенні рівень шуму буде значно меншим, а мастило через технологічні отвори 5 в приміщення поступати не буде. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for discharge of disperse state oils from hammer
Автори англійськоюPanasenko Vitalii Yakovych, Klymenko Iryna Volodymyrivna
Назва патенту російськоюУстройство для отведения масел дисперсного состояния от молота
Автори російськоюПанасенко Виталий Яковлевич, Клименко Ирина Владимировна
МПК / Мітки
МПК: F24F 7/06
Мітки: молота, дисперсного, відведення, пристрій, мастил, стану
