Важільний механізм молота

Номер патенту: 54723

Опубліковано: 17.03.2003

Автори: Кравченко Руслан Анатолійович, Роганов Лев Леонідович

МПК: B21J 7/00

Мітки: пружною, механізм, молота, ланкою, кривошипно-повзунний

Формула / Реферат:

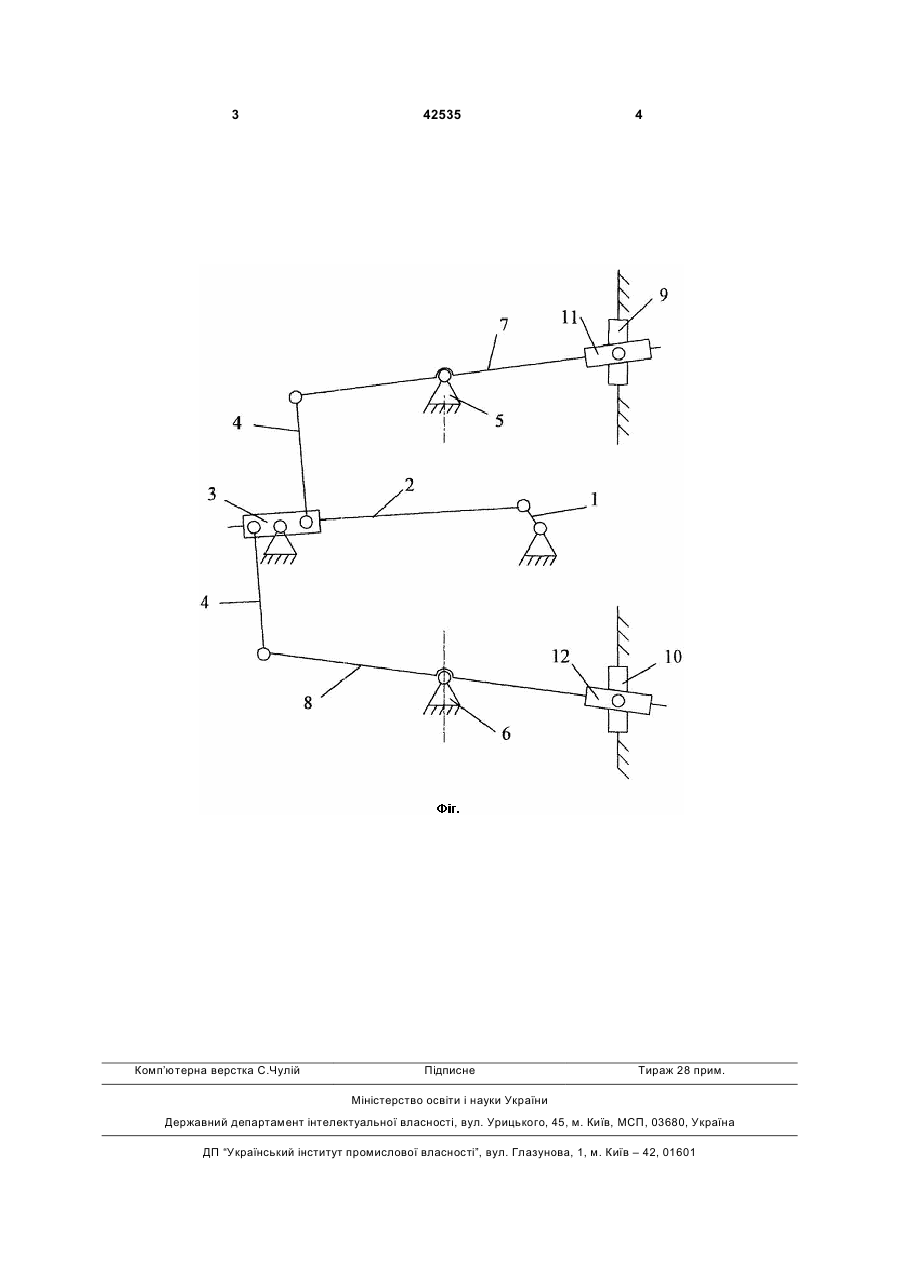

Кривошипно-повзунний механізм молота з пружною ланкою, що містить кривошип, шатун у вигляді пружної ресори і бойок, що здійснює коливальний рух у вертикальній площині, який відрізняється тим, що для отримання безшаботної схеми механізм додатково має шатун, виконаний у вигляді пружної ресори і обидва шатуни здійснюють коливальний рух під впливом тяг, що коливаються, причому величина ходу падаючих частин регулюється за рахунок зміни...

Номер патенту: 29054

Опубліковано: 10.01.2008

Автори: Красюк Олександр Володимирович, Красюк Зоя Михайлівна

МПК: G06K 1/00, F16B 35/00

Мітки: керування, механізм, важільний

Формула / Реферат:

Важільний механізм керування, що містить важіль 2-го роду з рукояткою і стрижень, який відрізняється тим, що містить серги, пружини стискання, штифт та додаткове плече, при цьому стрижень виконаний з вигнутими, зрізаними під кутом кінцями і розташований перпендикулярно до важеля, утворюючи  відносно точки опори два основних плеча, що лежать в одній площині з важелем 2-го роду, а додаткове плече закріплене консольно на основному плечі.

Номер патенту: 26506

Опубліковано: 25.09.2007

Автори: Тутаєв Сергій Валерійович, Амбарцумянц Роберт Вачаганович

МПК: F16H 29/00

Мітки: механізм, зрівноважений, динамічної, зубчато-важільний

Формула / Реферат:

Динамічно зрівноважений зубчато-важільний механізм, який містить нерухоме центральне колесо, сателіти, водило, важелі, що з'єднують сателіти з вихідною ланкою, який відрізняється тим, що ведена ланка з'єднана рухомо з двома і більше важелями, з'єднаними рухомо з кривошипами, жорстко закріпленими з сателітами, і число важелів, з'єднуючих сателіт із вихідною ланкою, строго дорівнює числу сателітів.

Номер патенту: 31037

Опубліковано: 25.03.2008

Автори: Тутаєв Сергій Валерійович, Амбарцумянц Роберт Вачаганович

МПК: F16H 29/00

Мітки: механізм, регульованій, зубчасто-важільний

Формула / Реферат:

Регульований зубчасто-важільний механізм, що містить ведучий та ведений вали, сателіти, центральне колесо, водило, шатуни, кривошипи, вихідну ланку, який відрізняється тим, що вихідна ланка складається з циліндричних стрижнів і фланця, що має циліндричні пази і співвісний з ведучим валом отвір, у якому встановлений шток, на одному кінці якого рухомо встановлена втулка, до якої одним кінцем шарнірно кріпляться важелі однакової довжини, інший...

Номер патенту: 42005

Опубліковано: 15.10.2001

Автор: Ключковський Сергій Миронович

МПК: F16H 25/00

Мітки: механізм, кулачково-важільний

Формула / Реферат:

Кулачково-важільний механізм, який містить встановлений на валу пазовий кулачок, коромисловий штовхач з роликом, виконаний у вигляді двоплечого важеля, який шарнірно з'єднаний за допомогою шатуна з коромислом і утворює з ними шарнірний чотириланковик, вхідною ланкою якого є штовхач, а вихідною - коромисло, при цьому в позиціях вистою коромисла в обох крайніх положеннях шатун і плече коромислового штовхача, з'єднане з шатуном, розміщені на...
