Кріохірургічна установка
Формула / Реферат
1. Кріохірургічна установка, що містить джерело хладагента під тиском і з'єднаний з ним інструмент, що включає рукоятку й втулку, в якій закріплений наконечник з розміщеною всередині нього трубкою подачі хладагента з дросельним отвором, який відрізняється тим, що дросельний отвір утворений трубкою подачі й стержнем, що входить в його внутрішній канал, з'єднаним на тепловий контакт з торцем наконечника.
2. Кріохірургічна установка за п. 1, яка відрізняється тим, що кінець наконечника виконаний у вигляді голки.
Текст

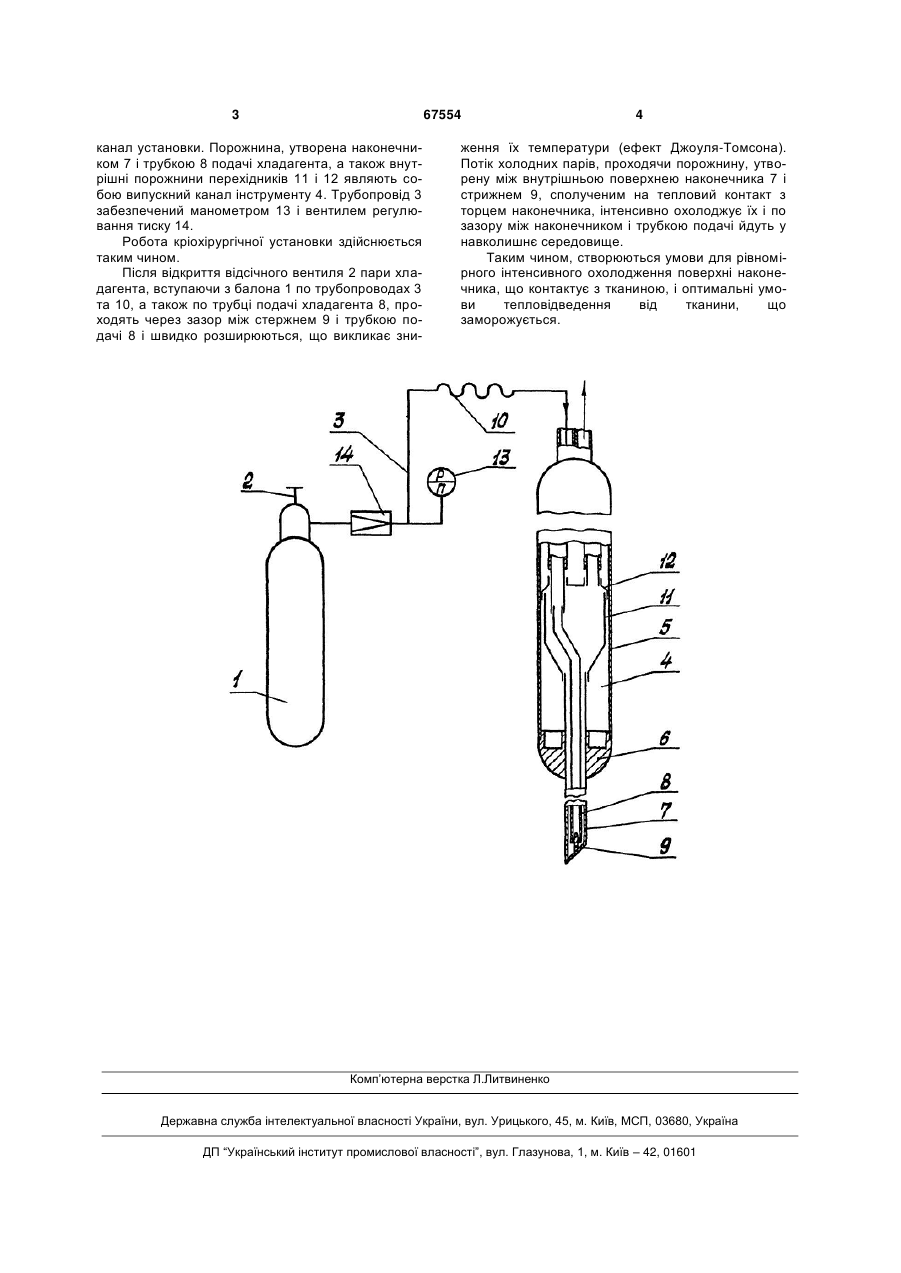

1. Кріохірургічна установка, що містить джерело хладагента під тиском і з'єднаний з ним ін 3 67554 канал установки. Порожнина, утворена наконечником 7 і трубкою 8 подачі хладагента, а також внутрішні порожнини перехідників 11 і 12 являють собою випускний канал інструменту 4. Трубопровід 3 забезпечений манометром 13 і вентилем регулювання тиску 14. Робота кріохірургічної установки здійснюється таким чином. Після відкриття відсічного вентиля 2 пари хладагента, вступаючи з балона 1 по трубопроводах 3 та 10, а також по трубці подачі хладагента 8, проходять через зазор між стержнем 9 і трубкою подачі 8 і швидко розширюються, що викликає зни 4 ження їх температури (ефект Джоуля-Томсона). Потік холодних парів, проходячи порожнину, утворену між внутрішньою поверхнею наконечника 7 і стрижнем 9, сполученим на тепловий контакт з торцем наконечника, інтенсивно охолоджує їх і по зазору між наконечником і трубкою подачі йдуть у навколишнє середовище. Таким чином, створюються умови для рівномірного інтенсивного охолодження поверхні наконечника, що контактує з тканиною, і оптимальні умови тепловідведення від тканини, що заморожується. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCryosurgical unit
Автори англійськоюPosokhov Mykola Fedorovych
Назва патенту російськоюКриохирургическая установка
Автори російськоюПосохов Николай Федорович
МПК / Мітки
МПК: A61B 18/02
Мітки: кріохірургічна, установка
