Спосіб поглиблення стовбура з підземного горизонту

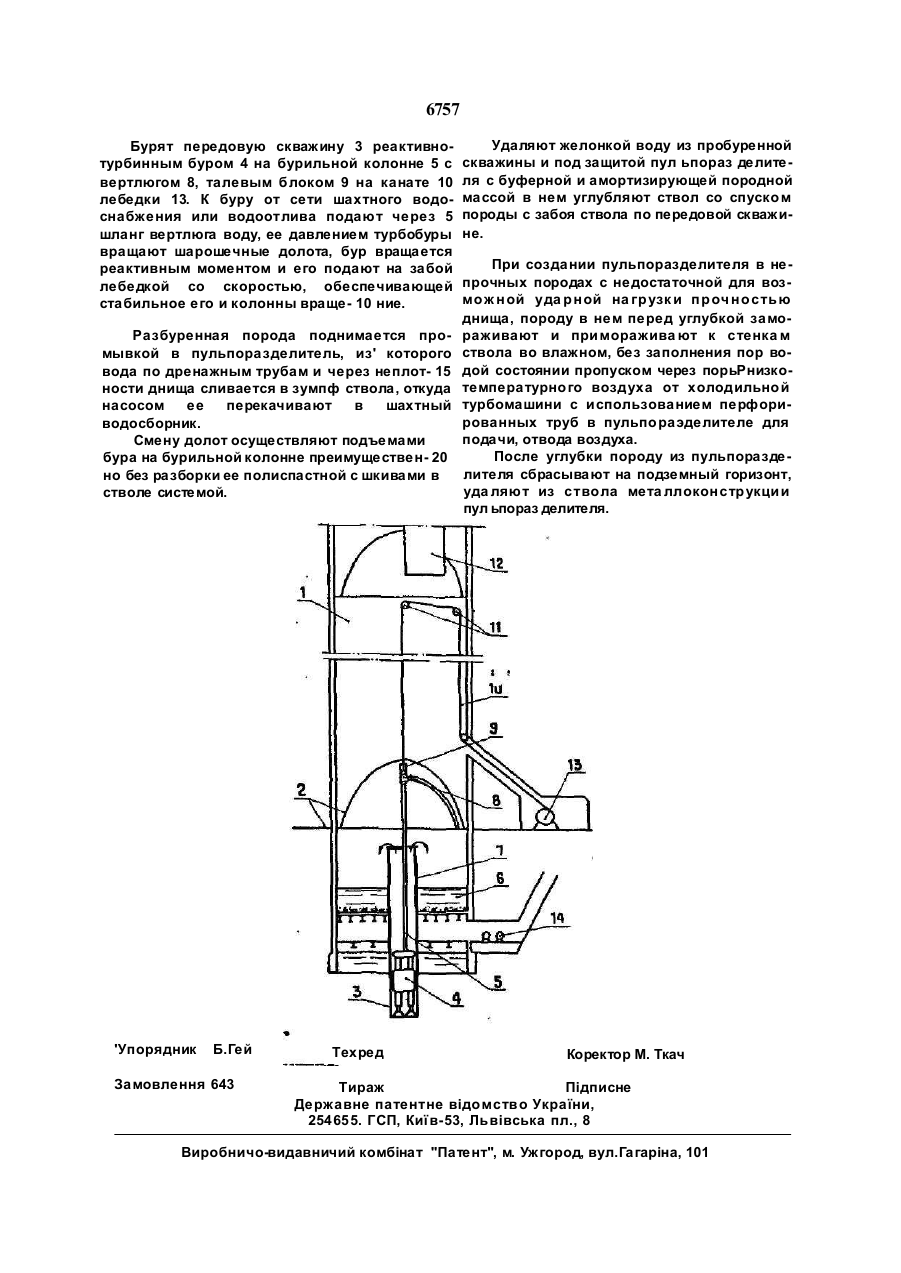

1. Способ углубки ствола с подземного горизонта, включающий создание предо хранительного устройства и бурение пере довой скважины большого диаметра, о т л и ч а ю щ и й с я тем, что предохранительное устройство создают в виде пульлоразделителя, размещенного под подземным гори зонтом, а передовую скважину бурят с Изобретение относится к углубке ствола шахты, рудника, включающей создание предохранительного устройства и бурение пе-. редовой скважины большого диаметра для спуска породы. Цель изобретения - умеиьшить продолжительность подготовительных к углубке работ. Для достижения цели предохранительное устройство создают в виде пульпоразделителя, размещенного под подземным горизонтом, передовую скважину бурят с подьемом промывкой разбуренной породы .в пульпоразделитель, накапливают породу в нем, используют о качестве буферной, амортизирующей массы предохранительного устройства и сбрасывают на подземный горизонт. подъемом промывкой разбуренной породы в пульпоразделитель, накапливают породу в нем и сбрасывают на подземный горизонт, 2. Способ по п.1, о т л и ч а ю щ и й с я тем, что породу о пульпоразделителе замо раживают и примораживают к стенкам сгвола по влажном, без заполнения пор оодой состоянии пропуском через поры породы низкотемпературного воздуха. 3. Способ по п.1,о т л и ч а ю щ и й с я тем, что бурение передовой скважины осу ществляют реактивно-турбинным буром с питанием забойных двигателей водой о і се ти шахтного водоснабжения или водоотлива и поднимают бурильную колонну для смены долот бура преимущественно без разборки ее полиспастной, с шкивами а стволе, систе мой. Осуществление способа показано на схеме, где: 1 - углубляемый ствол, 2 - рабочий горизонт, 3 - передовая скважина, 4 реактивно-турбинный бур, 5 - бурильная колонна труб, 6 - пульпоразделитель, 7 - оЬсадная и пулипосяионзя труба, 8 - вертлюг с шлангом, 9-талевый блок, 10- канат полиспастной системы. 11 ~ шкивы, 12 - сосуд постоянного подъема, обслуживающий верхний горизонт, 13 - лебедка грузо-людского подъема при углубке ствола, 14 - насос зумпфооого оодоотлиїїа. Перекрывают металлоконструкциями углубляемый стпол 1 и создают этим днище пульпораздепитепя 6, вводят в углубление на забое и закрепляют обсадную и пульпосливную трубу 7. 6757 Бурят передовую скважину 3 реактивнотурбинным буром 4 на бурильной колонне 5 с вертлюгом 8, талевым блоком 9 на канате 10 лебедки 13. К буру от сети шахтного водоснабжения или водоотлива подают через 5 шланг вертлюга воду, ее давлением турбобуры вращают шарошечные долота, бур вращается реактивным моментом и его подают на забой лебедкой со скоростью, обеспечивающей стабильное его и колонны враще- 10 ние. Разбуренная порода поднимается промывкой в пульпоразделитель, из' которого вода по дренажным трубам и через неплот- 15 ности днища сливается в зумпф ствола, откуда насосом ее перекачивают в шахтный водосборник. Смену долот осуществляют подъемами бура на бурильной колонне преимуществен- 20 но без разборки ее полиспастной с шкивами в стволе системой. 'Упорядник Б.Гей Замовлення 643 Удаляют желонкой воду из пробуренной скважины и под защитой пул ьпораз делителя с буферной и амортизирующей породной массой в нем углубляют ствол со спуском породы с забоя ствола по передовой скважине. При создании пульпоразделителя в непрочных породах с недостаточной для возмож ной уда рной на грузк и проч ностью днища, породу в нем перед углубкой замораживают и приморажива ют к стенка м ствола во влажном, без заполнения пор водой состоянии пропуском через порьРнизкотемпературного воздуха от холодильной турбомашини с использованием перфорированных труб в пульпораэделителе для подачи, отвода воздуха. После углубки породу из пульпоразделителя сбрасывают на подземный горизонт, уда ляют из ствола мета ллоконструкции пул ьпораз делителя. Техред Коректор М. Ткач М.Моргентал Тираж Підписне Державне патентне відомство України, 254655. ГСП, Киї в-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
