Електроакустичний перетворювач
Номер патенту: 67639
Опубліковано: 27.02.2012
Автори: Ткаченко Олександр Сергійович, Шарапов Валерій Михайлович, Сотула Жанна Василівна, Базіло Костянтин Вікторович
Формула / Реферат
Електроакустичний перетворювач, що містить дисковий п'єзоелемент з електродами, вхідний та загальний проводи та котушку індуктивності, яка разом з міжелектродною ємністю п'єзоелемента створює коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, який відрізняється тим, що п'єзоелемент виконаний з двома електродами, нанесеними на одну з його граней, причому перший електрод виконаний у вигляді кільця, а другий - у вигляді диска, вхідний провід з'єднаний з індуктивністю, що підключена до кільцевого електрода, а загальний провід підключений до дискового електрода.
Текст

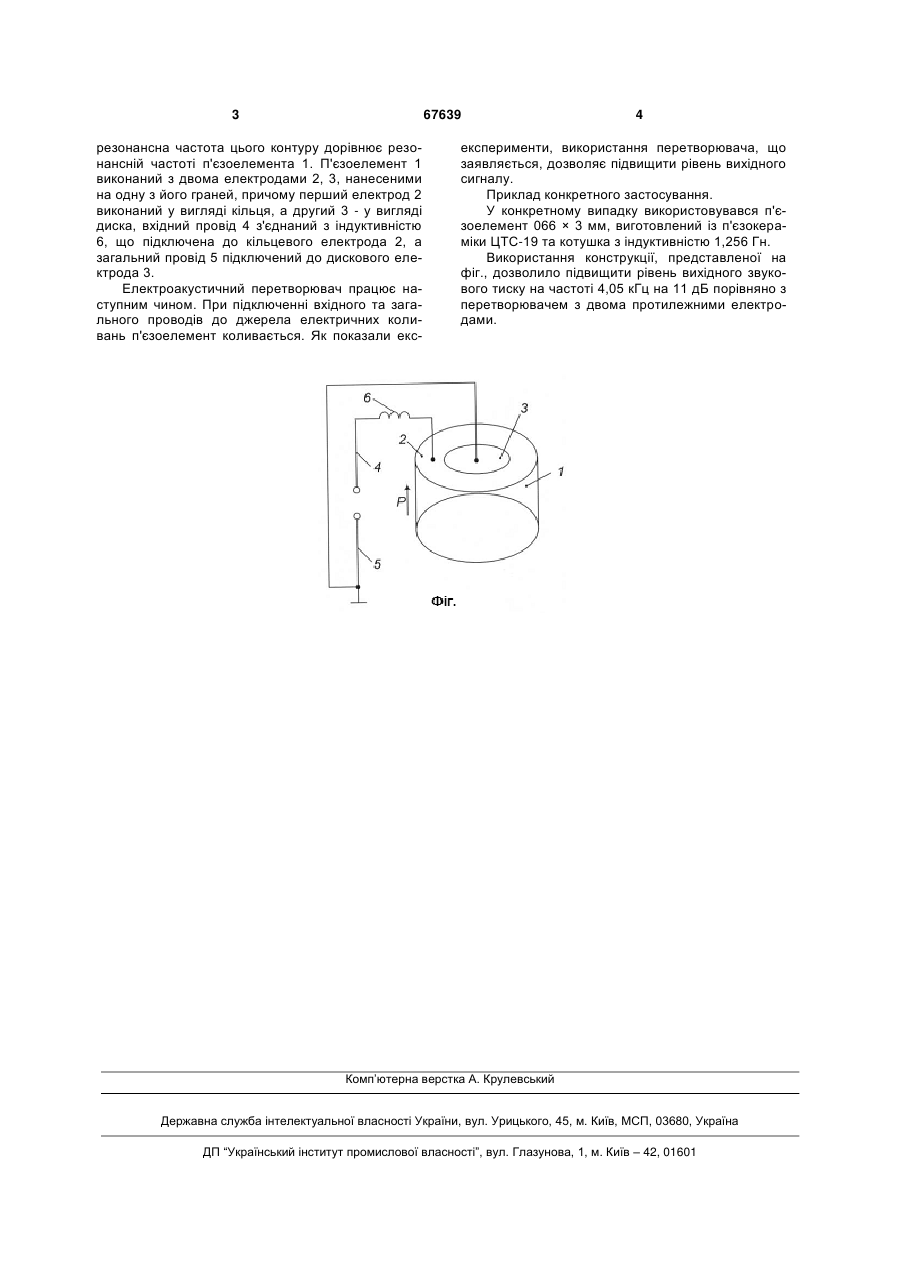

Електроакустичний перетворювач, що містить дисковий п'єзоелемент з електродами, вхідний та загальний проводи та котушку індуктивності, яка 3 67639 резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента 1. П'єзоелемент 1 виконаний з двома електродами 2, 3, нанесеними на одну з його граней, причому перший електрод 2 виконаний у вигляді кільця, а другий 3 - у вигляді диска, вхідний провід 4 з'єднаний з індуктивністю 6, що підключена до кільцевого електрода 2, а загальний провід 5 підключений до дискового електрода 3. Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали екс 4 експерименти, використання перетворювача, що заявляється, дозволяє підвищити рівень вихідного сигналу. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент 066 × 3 мм, виготовлений із п'єзокераміки ЦТС-19 та котушка з індуктивністю 1,256 Гн. Використання конструкції, представленої на фіг., дозволило підвищити рівень вихідного звукового тиску на частоті 4,05 кГц на 11 дБ порівняно з перетворювачем з двома протилежними електродами. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectroacoustic transducer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna, Tkachenko Oleksandr Serhiiovych
Назва патенту російськоюЭлектроакустический преобразователь
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна, Ткаченко Александр Сергеевич
МПК / Мітки
МПК: H04R 17/00
Мітки: електроакустичний, перетворювач
