Електроакустичний перетворювач

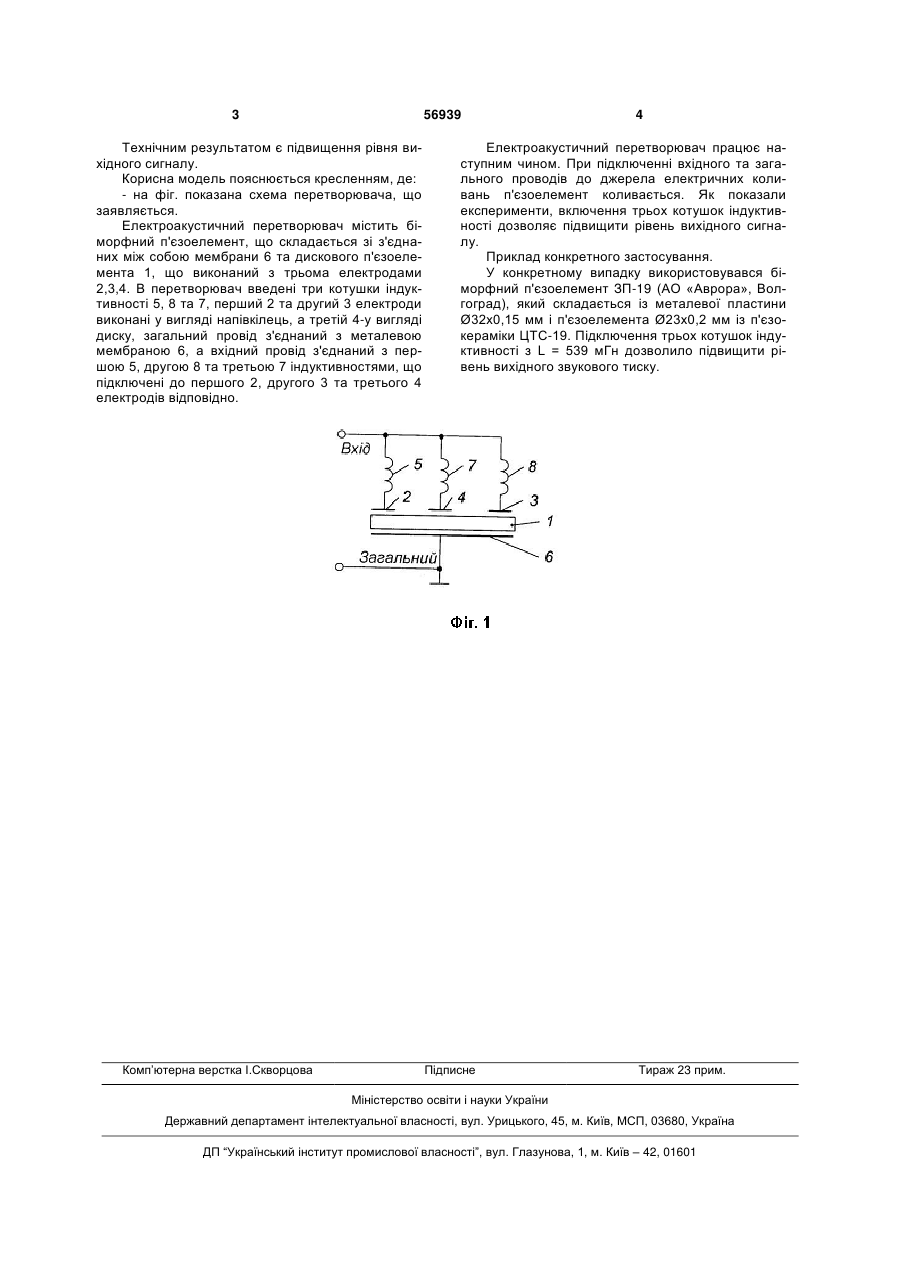

Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, який відрізняється тим, що п'єзоелемент виконаний з трьома електродами, а також в перетворювач введено три котушки індуктивності, перший та другий електроди виконані у вигляді півкілець, а третій - у вигляді диска, загальний провід з'єднаний з металевою мембраною, а вхідний провід з'єднаний з першою, другою та третьою індуктивностями, що підключені до першого та третього електродів відповідно, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою Корисна модель відноситься до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач за патентом Російської Федерації №2003238, Н04 R 17/00. /Шарапов В.М. и др., Б.И., 1993, № 41-42, який містить біморфний п'єзоелемент з трьома електродами, вхідні та загальний проводи для підключення до джерела сигналу. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент з двома електродами, закріплений у корпусі, проводи для під'єднання до джерела сигналу (див. В.М. Шарапов. Пьезоэлектрические датчики. М.: Техносфера, 2006, рис. 12.1, в). Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача трьох котушок індуктивності. Електроакустичний перетворювач містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами. Електроакустичний перетворювач відрізняється тим, що п'єзоелемент виконаний з трьома електродами, а також в перетворювач введено три котушки індуктивності, перший та другий електроди виконані у вигляді напівкілець, а третій - у вигляді диску, загальний провід з'єднаний з металевою мембраною, а вхідний провід з'єднаний з першою, другою та третьою індуктивностями, що підключені до першого, другого та третього електродів відповідно, причому котушки індуктивності разом з міжелектродною ємністю п'єзоелемента створюють коливальний контур, причому резонансна частота цього контура дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 L 2 2 4 fpneCne L 1 4 f C ne 2 2 pne , f де pne - резонансна частота п'єзоелемента; Cne - міжелектродна ємність п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. (19) UA (11) 56939 (13) U де fpne - резонансна частота п'єзоелемента; Cne - міжелектродна ємність п'єзоелемента. 3 56939 Технічним результатом є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: - на фіг. показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани 6 та дискового п'єзоелемента 1, що виконаний з трьома електродами 2,3,4. В перетворювач введені три котушки індуктивності 5, 8 та 7, перший 2 та другий 3 електроди виконані у вигляді напівкілець, а третій 4-у вигляді диску, загальний провід з'єднаний з металевою мембраною 6, а вхідний провід з'єднаний з першою 5, другою 8 та третьою 7 індуктивностями, що підключені до першого 2, другого 3 та третього 4 електродів відповідно. Комп’ютерна верстка І.Скворцова 4 Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, включення трьох котушок індуктивності дозволяє підвищити рівень вихідного сигналу. Приклад конкретного застосування. У конкретному випадку використовувався біморфний п'єзоелемент ЗП-19 (АО «Аврора», Волгоград), який складається із металевої пластини Ø32x0,15 мм і п'єзоелемента Ø23x0,2 мм із п'єзокераміки ЦТС-19. Підключення трьох котушок індуктивності з L = 539 мГн дозволило підвищити рівень вихідного звукового тиску. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680,Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
