З’єднувальна колодка для високих швидкостей передачі у системах телекомунікації та передачі даних

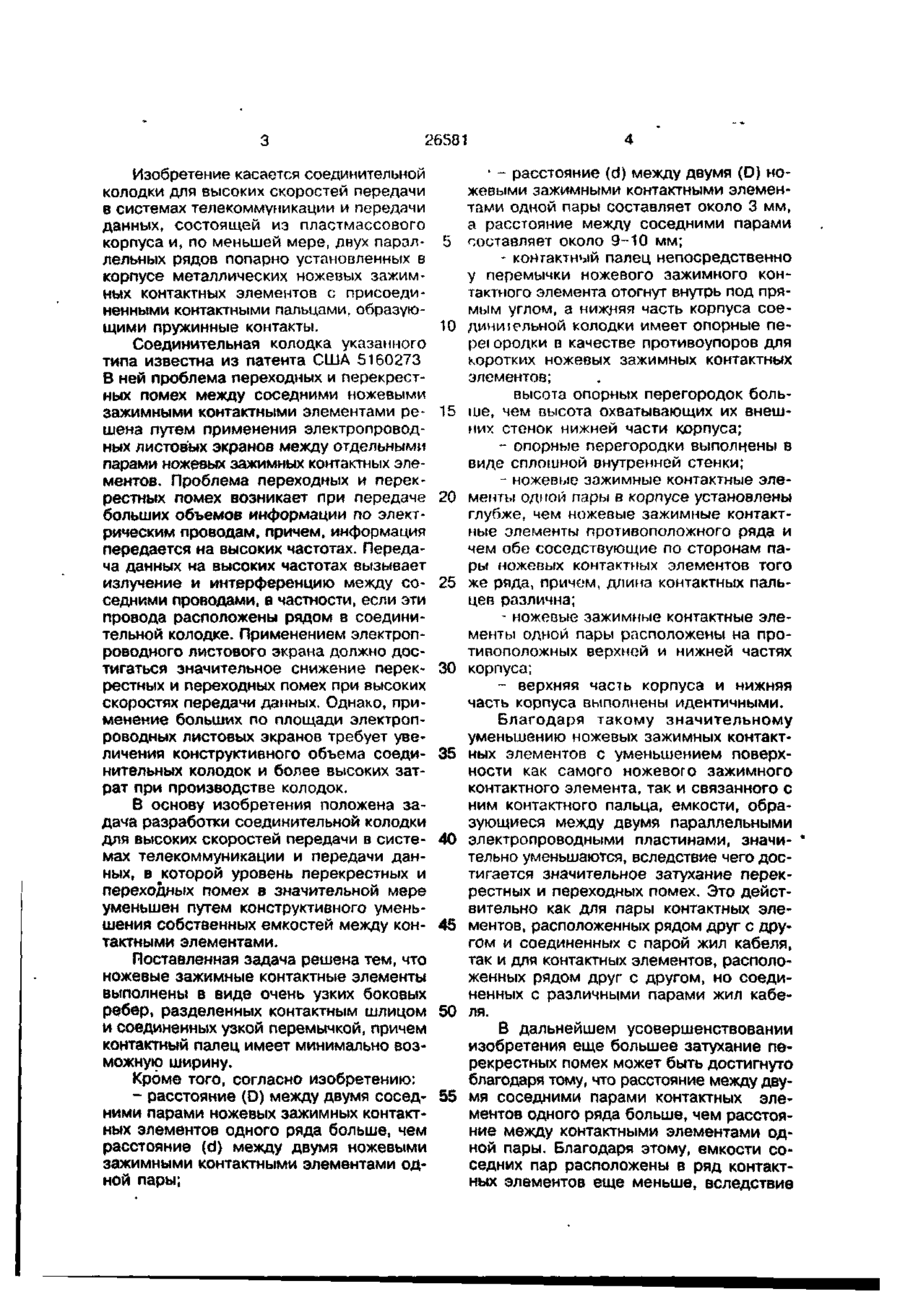

1. Соединительная колодка для высоких скоростей передачи в системах телекоммуникации и передачи данных, состоящая из пластмассового корпуса и по меньшей мере двух параллельных рядов попарно установленных в корпусе металлических ножевых зажимных контактных элементов, имеющих контактные пальцы, образующие пружинные контакты, о тл и ч а ю щ а я с я тем, что ножевые зажимные контактные элементы выполнены в виде очень узких боковых ребер, разделенных контактным шлицом и соединенных узкрй перемычкой, причем контактный палец имеет минимально возможную ширину. 2. Соединительная колодка по п. 1, о т личающаяся іем, что расстояние (D) между двумя соседними парами ножевых зажимных контактных элементов одного ряда больше, чем расстояние (d) между двумя ножевыми зажимными контактными элементами одной пары. 3. Соединительная колодка по п. 2, о т л и ч а ю щ а я с я тем, что расстояние (d) между двумя (D) ножевыми зажимными контактными элементами одной пары составляет около 3 мм, а расстояние между соседними парами сос-„ тавляет около 9-10 мм. 4. Соединительная колодка по одному из пп. 1-3, о т л и ч а ю щ а я с я тем, что контактный палец непосредственно у перемычки ножевого зажимного контактного элемента отогнут внутрь под прямым углом, а нижняя часть корпуса соединительной колодки имеет опорные перегородки в качестве противоупоров для коротких ножевых зажимных контактных элементов. 5. Соединительная колодка по п. 4, о т л и ч а ю щ а я с я тем, что высота опорных перегородок больше, чем высота охватывающих их внешних стенок нижней чзсти корпуса. 6. Соединительная колодка по одному из п. 4 или 5, о т л и ч а ю щ а я с я тем, что опорные перегородки выполнены в виде сппошной внутренней стенки. 7. Соединительная колодка по одному из пп. 1-5, о т л и ч а ю щ а я с я тем, что ножевые зажимные контактные элементы одной пары в корпусе установлены глубже, чем ножевые зажимные контактные элементы противоположного ряда, а также чем обе соседствующие по сторонам пары ножевых зажимных контактных элементов того же ряда, причем, длина контактных пальцев различна. 8 Соединительная колодка по одному из пп. 1-6, о т л и ч а ю щ а я с я тем, что ножевые зажимные контактные элементы одной пары расположены на противоположных верхней и нижней частях корпуса. 9. Соединительная колодка по п. 8, о т л и ч а ю щ а я с я тем, что верхняя часть корпуса и нижняя часть корпуса выполнены идентичными. Оч СП ОО О 26581 Изобретение касается соединительной колодки для высоких скоростей передачи в системах телекоммуникации и передачи данных, состоящей из пластмассового корпуса и, по меньшей мере, двух параллельных рядов попарно установленных в корпусе металлических ножевых зажимных контактных элементов с присоединенными контактными пальцами, образующими пружинные контакты. Соединительная колодка указанного типа известна из патента США 5160273 В ней проблема переходных и перекрестных помех между соседними ножевыми зажимными контактными элементами решена путем применения электропроводных листовых экранов между отдельными парами ножевых зажимных контактных элементов. Проблема переходных и перекрестных помех возникает при передаче больших объемов информации по электрическим проводам, причем, информация передается на высоких частотах. Передача данных на высоких частотах вызывает излучение и интерференцию между соседними проводами, в частности, если эти провода расположены рядом в соединительной колодке. Применением электропроводного листового экрана должно достигаться значительное снижение перекрестных и переходных помех при высоких скоростях передачи данных. Однако, применение больших по площади электропроводных листовых экранов требует увеличения конструктивного объема соединительных колодок и более высоких затрат при производстве колодок. В основу изобретения положена задача разработки соединительной колодки для высоких скоростей передачи в системах телекоммуникации и передачи данных, в которой уровень перекрестных и переходных помех в значительной мере уменьшен путем конструктивного уменьшения собственных емкостей между контактными элементами. Поставленная задача решена тем, что ножевые зажимные контактные элементы выполнены в виде очень узких боковых ребер, разделенных контактным шлицом и соединенных узкой перемычкой, причем контактный палец имеет минимально возможную ширину. Кроме того, согласно изобретению: - расстояние (D) между двумя соседними парами ножевых зажимных контактных элементов одного ряда больше, чем расстояние (d) между двумя ножевыми зажимными контактными элементами одной пары; 1 5 10 15 20 25 30 35 40 45 50 55 - расстояние (d) между двумя (D) ножевыми зажимными контактными элементами одной пары составляет около 3 мм, а расстояние между соседними парами поставляет около 9-10 мм; - контактный палец непосредственно у перемычки ножевого зажимного контактного элемента отогнут внутрь под прямым углом, а нижняя часть корпуса соединиіельной колодки имеет опорные переі ородки в качестве противоупоров для коротких ножевых зажимных контактных элементов; высота опорных перегородок больше, чем высота охватывающих их внешних стенок нижней части корпуса; - опорные перегородки выполнены в виде сплошной внутренней стенки; - ножевые зажимные контактные элементы одной пары в корпусе установлены глубже, чем ножевые зажимные контактные элементы противоположного ряда и чем обе соседствующие по сторонам пары ножевых контактных элементов того же ряда, причем, длина контактных пальцев различна; - ножевые зажимные контактные элементы одной пары расположены на противоположных верхней и нижней частях корпуса; - верхняя часть корпуса и нижняя часть корпуса выполнены идентичными. Благодаря такому значительному уменьшению ножевых зажимных контактных элементов с уменьшением поверхности как самого ножевого зажимного контактного элемента, так и связанного с ним контактного пальца, емкости, образующиеся между двумя параллельными электропроводными пластинами, значи- • тельно уменьшаются, вследствие чего достигается значительное затухание перекрестных и переходных помех. Это действительно как для пары контактных элементов, расположенных рядом друг с другом и соединенных с парой жил кабеля, так и для контактных элементов, расположенных рядом друг с другом, но соединенных с различными парами жил кабеля. В дальнейшем усовершенствовании изобретения еще большее затухание перекрестных помех может быть достигнуто благодаря тому, что расстояние между двумя соседними парами контактных элементов одного ряда больше, чем расстояние между контактными элементами одной пары. Благодаря этому, емкости соседних пар расположены в ряд контактных элементов еще меньше, вследствие 26581 чего достигается дальнейшее уменьшение перекрестных и переходных помех. Ниже изобретение подробнее поясняется с использованием трех форм осуществления соединительных колодок для высоких скоростей передачи, приведенных на чертежах. На фиг. 1 изображен внешний вид первой формы осуществления соединительной колодки; на фиг. 2 - вид сбоку на фиг. 1; на фиг. 3 - вид сверху на фиг. 1; на фиг. 4 - пара ножевых зажимных контактных элементов, установленных в двух противоположных рядах в первой форме осуществления согласно фиг. 1 - 3; на фиг. 5 - сильно увеличенное поперечное сечение соединительной колодки согласно фиг. 1; на фиг. 6 - внешний вид второй формы осуществления соединительной колодки; на фиг. 7, - вид сбоку; на фиг. 8 - вид сверху; на фиг. 9 - пара ножевых зажимных контактных элементов для соединительной колодки, установленных в двух противоположных рядах во второй форме осуществления согласно фиг. 6 - 8; на фиг. 10 - поперечное сечение колодки согласно фиг. 6 по линии А-А; на фиг. 11 - поперечное сечение колодки согласно фиг. 6 по линии В-В; на фиг. 12 - внешний вид третьей формы осуществления соединительной колодки; на фиг. 13 вид сбоку; на фиг. 14 - вид сверху; на фиг. 15 - пара ножевых зажимных контактных элементов для соединительной колодки, установленных в двух противоположных рядах в третьей форме осуществления согласно фиг. 12 - 14; на фиг. 16 - поперечное сечение соединительной колодки согласно фиг. 12 по линии А-А; на фиг. 17 - поперечное сечение соединительной колодки согласно фиг. 12 по линии В-В. Соединительная колодка 1 согласно изображенной на фиг. 1 - 5 первой форме осуществления служит для высоких скоростей передачи в системах телекоммуникации и передачи данных. Соединительная колодка 1 содержит пластмассовый корпус 2, состоящий из верхней части 3 и нижней части 4, которые соединяются между собой с помощью фиксирующих отверстий 5 с верхней части 3 и фиксирующих выступов 6 в нижней части 4. В верхней части 3 сформованы зажимные шлицы 7 с зажимными выступами 8 и зажимными перемычками 9, служащие для приема ножевых зажимных контактных элементов 10. Как видно на фиг. 1 и 2, расстояние d - 3 мм между двумя непосредственно 5 10 15 20 25 30 35 40 45 50 55 соседствующими зажимными шлицами 7, предназначенными для установки пары ножевых зажимных контактных элементов 10, значительно меньше, чем расстояние D = = 9,8 мм между двумя соседними парами зажимных шлицов 7 и, соответственно, вставленными в них контактными элементами 10. Это большее расстояние D служит для уменьшения емкости, возникающей между образующими пластины конденсатора контактными элементами 10 и, таким образом, для снижения переходных и перекрестных помех. Отдельные ножевые зажимные коитактные элементы 10 выполнены из листового пружинного материала и имеют разделенные между собой контактным шлицом 11, очень узкие боковые ребра 12, соединенные между собой в нижней части перемычкой 13. В верхней части контактного шлица 11 выполнено V-образное направляющее расширение 14, а в нижней части - овальное расширение 28. К перемычке 13 контактного элемента 10 примыкает контактный палец 15, непосредственно от перемычки 13 отогнутый под прямым углом внутрь колодки и переходящий в своей нижней части в пружинный контакт 16, расположенный на осевой линии 17 корпуса 2. Благодаря описанной конструкции ножевых зажимных контактных элементов 10, изготовленных из листового пружинного электропроводного материала, емкость, образующаяся между обоими контактными элементами 10 расположенной в одном ряду пары, существенно снижается, чем достигаются низкие переходные и перекрестные помехи. В корпусе 2 между обоими рядами ножевых зажимных контактных элементов 10 выполнен ряд врубных отверстий 18 для штекеров 19, служащих для размыкания контактного соединения между пружинными контактами 16. Пластмассовый корпус каждого отдельного штекера 19 снабжен коромыслообразным фиксирующим элементом 20. Для обеспечения упора для очень коротких, плоских ножевых зажимных контактных элементов 10, необходимого при приложении к ним присоединительного усилия, в нижней части 4 корпуса 2 расположены образующие опорные перегородки 21 внутренние стенки 22, возвышающиеся над верхней кромкой внешних стенок 23 и являющиеся противоупором . для ножевых зажимных контактных элементов 10. Последние упираются в опорную поверхность участком контактного 26581 пальца 15, изогнутым под прямым углом, как показано на фиг. 4. Нижняя часть корпуса имеет показанные на фиг. 1 кабельные направляющие 24, 25 и попарно расположенные фиксирующие ребра 26, с помощью которых соединительная колодка 1 может быть закреплена на не показанном каркасе, состоящем из параллельных штанг. Как показано на фиг. 1 штриховыми линиями, соединительная,ко лодка 1 может быть закреплена также на U-образной монтажной скобе 27, боковые стенки ?28 которой имеют язычки, западающие в соединительную колодку 1. К ножевым зажимным контактным элементам 10 могут быть присоединены пары 29 жил кабеля, имеющих поперечное сечение от 0,40 до 0,64 мм2. Затухание перекрестных помех составляет от 42 до 48 дБ. Соединительная колодка 30 согласно второй форме осуществления, показанной на фиг. 6-11, отличается от соединительной колодки 1 согласно первой форме осуществления, показанной на фиг. 1-5, тем, что ножевые зажимные контактные элементы 10 пары в верхней части 33 корпуса 32 расположены глубже, чем пара чго ножевых зажимных контактных элементов 10 противолежащего ряда и чем оба соседствующих по бокам ножевых зажимных контактных элемента 10 того же ряда, причем длина контакт 10 15 20 25 30 35 8 ных пальцев 15, 45 различна, как видно из фиг. 9. Перекрестные затухания составляют 46-52 дБ. В случае третьей формы осуществления соединительной колодки 41, показанной на фиг. 12-17, ножевые зажимные контактные элементы 10 пары расположены на противолежащих верхней и нижней сторонах корпуса 42, образованного почти идентично выполненными верхней и нижней частями 43 и 44. При этом расстояние D между двумя парами расположенных в ряд ножевых зажимных контактных элементов 10 составляет 19,5 мм. Принадлежащие паре ножевые зажимные контактные элементы 10 расположены на противоположных сторонах верхней и нижней частей 43 и 44 корпуса 42, как показано на сечениях фиг. 16 и 17. Исполнение ножевых зажимных контактных элементов 10 с контактными пальцами 15 в основном соответствует исполнению согласно фиг. 4, причем, ножевые зажимные контактные элементы 10 для третьей формы осуществления соединительной колодки 41 диаметрально смещены. Для монтажа обеих сторон соединительная колодка 41 может быть повернута на 180°. При использовании соединительной колодки согласно фиг. 1-5 на частоте передачи данных около 100 МГц достигается затухание переходных помех около 49 дБ. ч ФИГ. 1 Я '.ШФ t' ЛИФ "ЗСГ С ЧИФ 8, і -61 18592 26581 П 4 ФИГ. 7 31 ФИГ 6 32 \ H llj /ІІ І I !M ..J •31 \1 0 Р \ гт с/ J 35 ФИГ. 9 .ФИГ. 8 8-35 ФИГ.10 ФИГ. 11 [I ФИГ. 12 .J^ 26581 ФИГ. \ . ли, ,¥. ж ФИГ. 14 чй -10 -15 15' N 10Л ФИГ. 16 ФИГ. 1 7 ФИГ. 15 Упорядник Техред М. Келемеш Коректор Замовлення 517 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
