Електроакустичний перетворювач

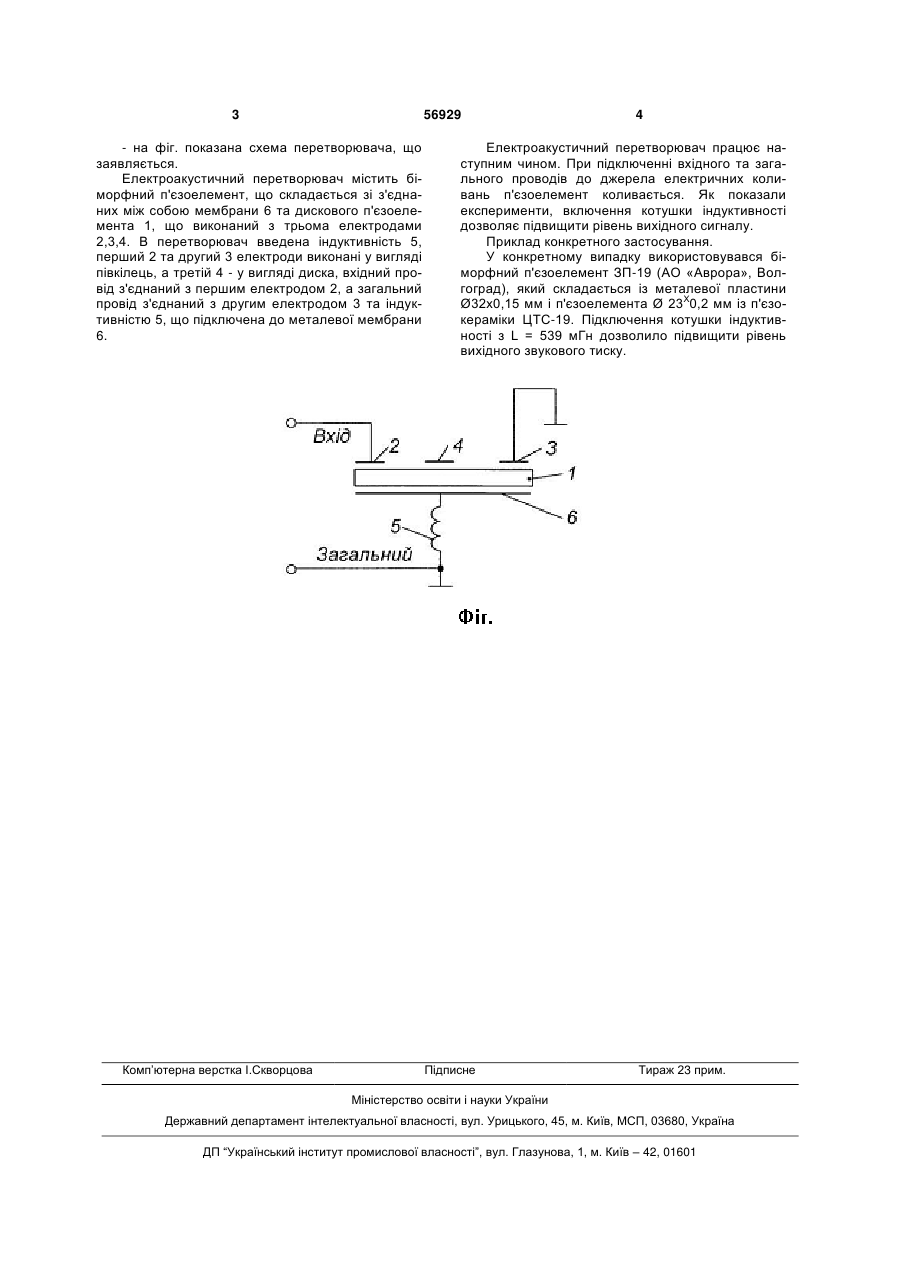

Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, який відрізняється тим, що п'єзоелемент виконаний з трьома електродами, а також в перетворювач введена індуктивність, перший та другий електроди виконані у вигляді півкілець, а третій - у вигляді диска, вхідний провід з'єднаний з першим електродом, а загальний провід з'єднаний з другим електродом та індуктивністю, що підключена до металевої мембрани, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента утворює коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою Корисна модель відноситься до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач за патентом Російської Федерації №2003238, Н04 R 17/00. /Шарапов В.М. и др., Б.И., 1993, № 41-42, який містить біморфний п'єзоелемент з трьома електродами, вхідні та загальний проводи для підключення до джерела сигналу. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент з двома електродами, закріплений у корпусі, проводи для під'єднання до джерела сигналу (див. В.М. Шарапов. Пьезоэлектрические датчики. М: Техносфера, 2006, рис. 12.1, в). Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача котушки індуктивності. Електроакустичний перетворювач містить біморфний п'єзоелемент, що складається зі з'єдна них між собою мембрани та дискового п'єзоелемента з електродами. Електроакустичний перетворювач відрізняється тим, що п'єзоелемент виконаний з трьома електродами, а також в перетворювач введена індуктивність, перший та другий електроди виконані у вигляді півкілець, а третій - у вигляді диска, вхідний провід з'єднаний з першим електродом, а загальний провід з'єднаний з другим електродом та індуктивністю, що підключена до металевої мембрани, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента створює коливальний контур, причому резонансна частота цього контура дорівнює резонансній частоті п'єзоелемента, а величину цієї індуктивності визначають за формулою 1 L 2 2 4 fpneCne L 1 4 f C ne 2 2 pne , Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: (13) 56929 (11) UA (19) f2 де pne - резонансна частота п'єзоелемента; Cne - міжелектродна ємність п'єзоелемента. U де fpne - резонансна частота п'єзоелемента; Cne - міжелектродна ємність п'єзоелемента. 3 56929 - на фіг. показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани 6 та дискового п'єзоелемента 1, що виконаний з трьома електродами 2,3,4. В перетворювач введена індуктивність 5, перший 2 та другий 3 електроди виконані у вигляді півкілець, а третій 4 - у вигляді диска, вхідний провід з'єднаний з першим електродом 2, а загальний провід з'єднаний з другим електродом 3 та індуктивністю 5, що підключена до металевої мембрани 6. Комп’ютерна верстка І.Скворцова 4 Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, включення котушки індуктивності дозволяє підвищити рівень вихідного сигналу. Приклад конкретного застосування. У конкретному випадку використовувався біморфний п'єзоелемент ЗП-19 (АО «Аврора», Волгоград), який складається із металевої пластини Ø32x0,15 мм і п'єзоелемента Ø 23Х0,2 мм із п'єзокераміки ЦТС-19. Підключення котушки індуктивності з L = 539 мГн дозволило підвищити рівень вихідного звукового тиску. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
