Електроакустичний перетворювач

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 67641

Опубліковано: 27.02.2012

Автори: Сотула Жанна Василівна, Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Савін Віктор Гурійович, Моргун Ігор Олегович

Завантажити PDF файл.

Формула / Реферат

Електроакустичний перетворювач, що містить дисковий п'єзоелемент з електродами, вхідний та загальний проводи, який відрізняється тим, що п'єзоелемент виконаний з двома електродами, нанесеними на його протилежні грані, причому проекції електродів не перетинаються, перший електрод виконаний у вигляді кільця, а другий - у вигляді диска, вхідний провід з'єднаний з кільцевим електродом, а загальний провід підключений до дискового електрода.

Текст

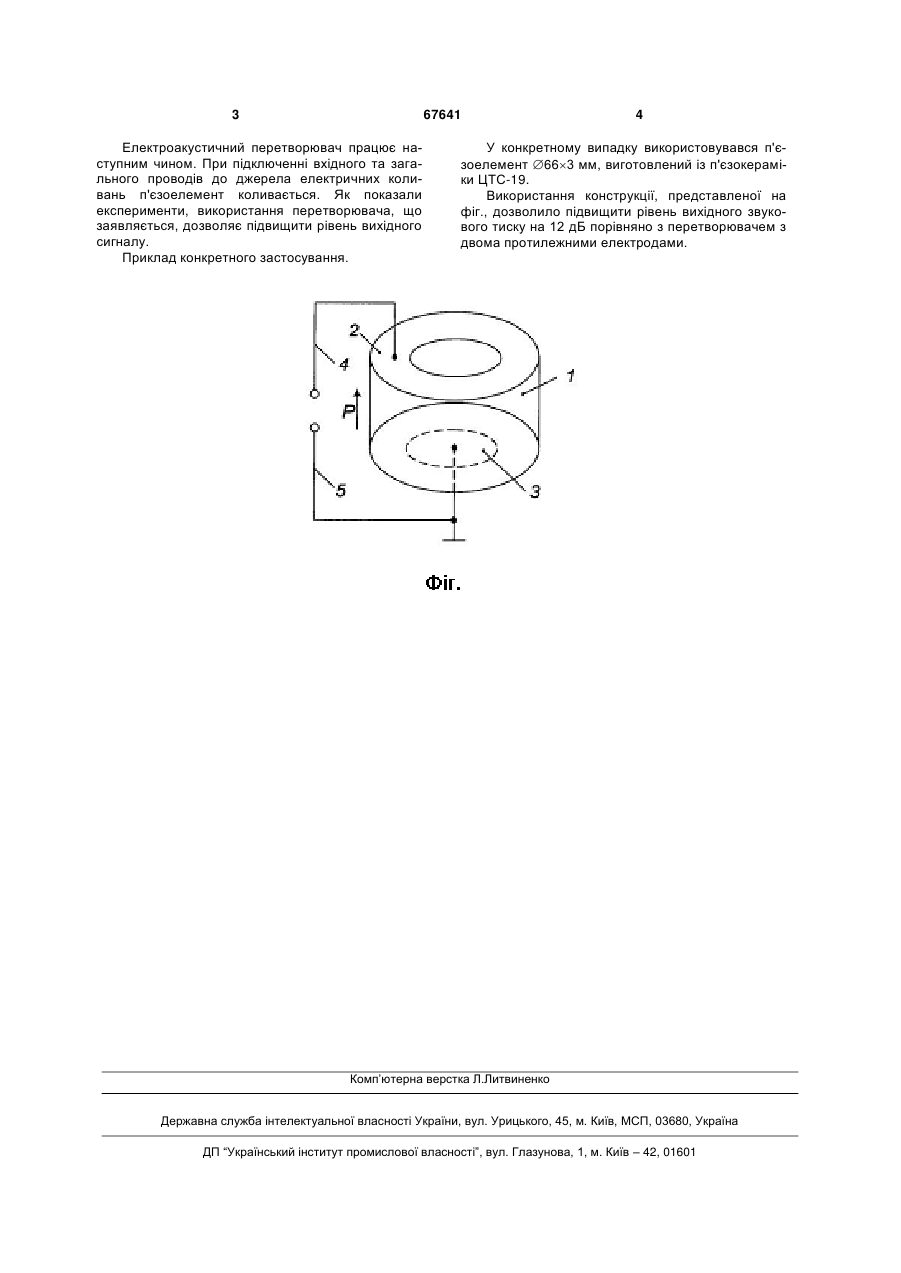

Електроакустичний перетворювач, що містить дисковий п'єзоелемент з електродами, вхідний та 3 67641 Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, використання перетворювача, що заявляється, дозволяє підвищити рівень вихідного сигналу. Приклад конкретного застосування. 4 У конкретному випадку використовувався п'єзоелемент 663 мм, виготовлений із п'єзокераміки ЦТС-19. Використання конструкції, представленої на фіг., дозволило підвищити рівень вихідного звукового тиску на 12 дБ порівняно з перетворювачем з двома протилежними електродами. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electroacoustic transducer

Автори англійською

Sharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Savin Viktor Huriiovych, Sotula Zhanna Vasylivna, Morhun Ihor Olehovych

Назва патенту російською

Электроакустический преобразователь

Автори російською

Шарапов Валерий Михайлович, Базило Константин Викторович, Савин Виктор Гурьевич, Сотула Жанна Васильевна, Моргун Игорь Олегович

МПК / Мітки

МПК: H04R 17/00

Мітки: електроакустичний, перетворювач

Код посилання
