Ситовий сепаратор

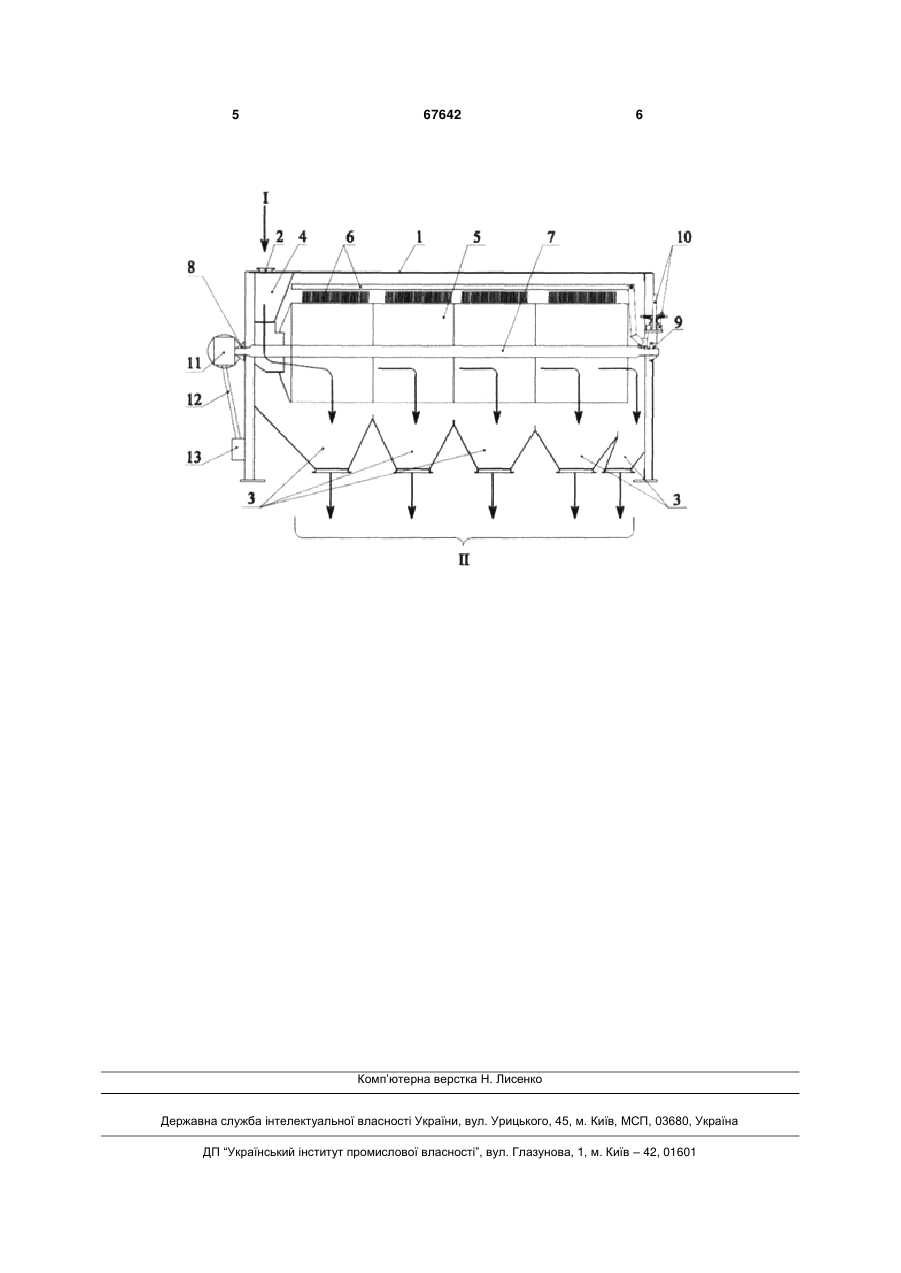

Ситовий сепаратор, що містить корпус з патрубком для подачі вихідного зерна і патрубками для випуску очищеного зерна і відходів, живильник, ситовий барабан з пристроєм для очищення сит, розміщений всередині корпусу на валу, закрі 3 В основу корисної моделі поставлено задачу створити ситовий сепаратор, в якому шляхом установлення приводу ситового барабана на кінці вала з боку подачі зерна, закріпленні цього кінця валу в опорі, яка жорстко зафіксована на зовнішній стороні корпусу, а також виконання цієї опори у вигляді сферичного підшипника, забезпечити спрощення конструкції і підвищення надійності роботи пристрою. Поставлена задача вирішена конструкцією ситового сепаратора, що містить корпус з патрубком для подачі зерна і патрубками для випуску очищеного зерна і відходів, живильник, ситовий барабан з механізмом очистки сит, розміщений всередині корпусу на валу, закріпленому на опорах, а також привід обертання і механізм регулювання кута нахилу ситового барабана, згідно з корисною моделлю, привід обертання і механізм регулювання кута нахилу ситового барабана розташовані з протилежних сторін корпусу, при цьому привід обертання ситового барабана установлений на кінці вала з боку подачі зерна, який спирається на опору, жорстко закріплену на зовнішній стороні корпусу і виконану у вигляді сферичного підшипника. Новим у корисній моделі, що заявляється, є наявність наступних суттєвих ознак: - привід обертання ситового барабана і механізм регулювання кута нахилу ситового барабана розташовані з протилежних сторін корпусу; - привід обертання ситового барабана установлений на кінці вала з боку подачі зерна; - кінець вала, на якому установлений привід ситового барабана, закріплений в опорі, яка жорстко зафіксована на зовнішній стороні корпусу; - дана опора виконана у вигляді сферичного підшипника. З науково-технічної і патентної літератури невідомо конструкції ситових сепараторів, які містять заявлену сукупність суттєвих ознак. Ситовий сепаратор зображений на кресленні. Римськими цифрами на кресленні вказані наступні умовні позначення: I - вихідне зерно; II - продукти очистки (зерно та відходи). Ситовий сепаратор містить корпус 1, патрубок для подачі зерна 2 та патрубки 3 для випуску очи 67642 4 щеного зерна і відходів. Всередині корпусу 1 розміщено живильник 4, ситовий барабан 5 з механізмом очистки сит 6, змонтований на валу 7, що з боку подачі зерна спирається на опору 8, виконану у вигляді сферичного підшипника. Вказана опора 8 знаходиться зовні корпусу 1 і жорстко до нього прикріплена. Протилежна опора 9 вала 7 також розміщена зовні корпусу на механізмі регулювання кута нахилу 10 ситового барабана 5. Привід 11 (мотор-редуктор) обертання ситового барабана 5 змонтовано на валу 7 з протилежного боку до механізму регулювання кута нахилу 10 ситового барабана 5, та забезпечено реактивною тягою 12, що вільно спирається на кронштейн 13 корпусу 1. Працює ситовий сепаратор у такий спосіб. Зерно, що підлягає очистці, самопливом надходить через патрубок для подачі зерна 2 та живильник 4 всередину ситового барабана 5, що обертається. Під дією тиску зернової маси і нахилу ситового барабана 5 зерно рухається вздовж осі ситового барабана 5 по його ситовій поверхні. При перекочуванні по ситовій поверхні, зерно просіюється через сита. Зерна, що застрягли в отворах сит проштовхуються під час обертання барабана 5 всередину під дією механізму очистки сит 6. Частина зернової маси, що не пройшла крізь сито, надходить на подальші сита і в кінці ситового барабана 5 виводиться сходом з останнього сита. Очищене зерно та відходи виводяться з пристрою самопливом через відповідні патрубки 3. Обертання ситового барабана 5 забезпечується мотор редуктором 11, що передає момент обертання на вал 7. Мотор - редуктор 11 розміщено безпосередньо на валу 7, а обертання самого моторредуктора 11 унеможливлене реактивною тягою 12. Регулювання кута нахилу ситового барабана 5 виконується за допомогою механізму 10. Зміна положення опори 9 у вертикальному напрямку забезпечує зміну кута нахилу вала 7, та, відповідно, ситового барабана 5. При цьому з боку подачі зерна вал 7 обертається у вертикальній площині за допомогою сферичного підшипника опори 8, а реактивна тяга 12 ковзає також у вертикальній площині вздовж кронштейну 13. 5 67642 6 Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
