Імітатор повітряних цілей
Формула / Реферат
1. Імітатор повітряних цілей, що має вигляд кулі з поверхнею радіовідбивача, всередині якої встановлені перехідники, вироби з внутрішніми каналами, балон зі стиснутим повітрям, джерело теплового випромінювання, висотомір, фіксатор, штовхач, чутливий елемент включення та виключення останнього, функціонально з'єднаний із зазначеним висотоміром, який відрізняється тим, що вироби з внутрішніми каналами виступають за межі зовнішньої поверхні кулі.
2. Імітатор за п. 1, який відрізняється тим, що виступає один виріб з внутрішніми каналами.
Текст

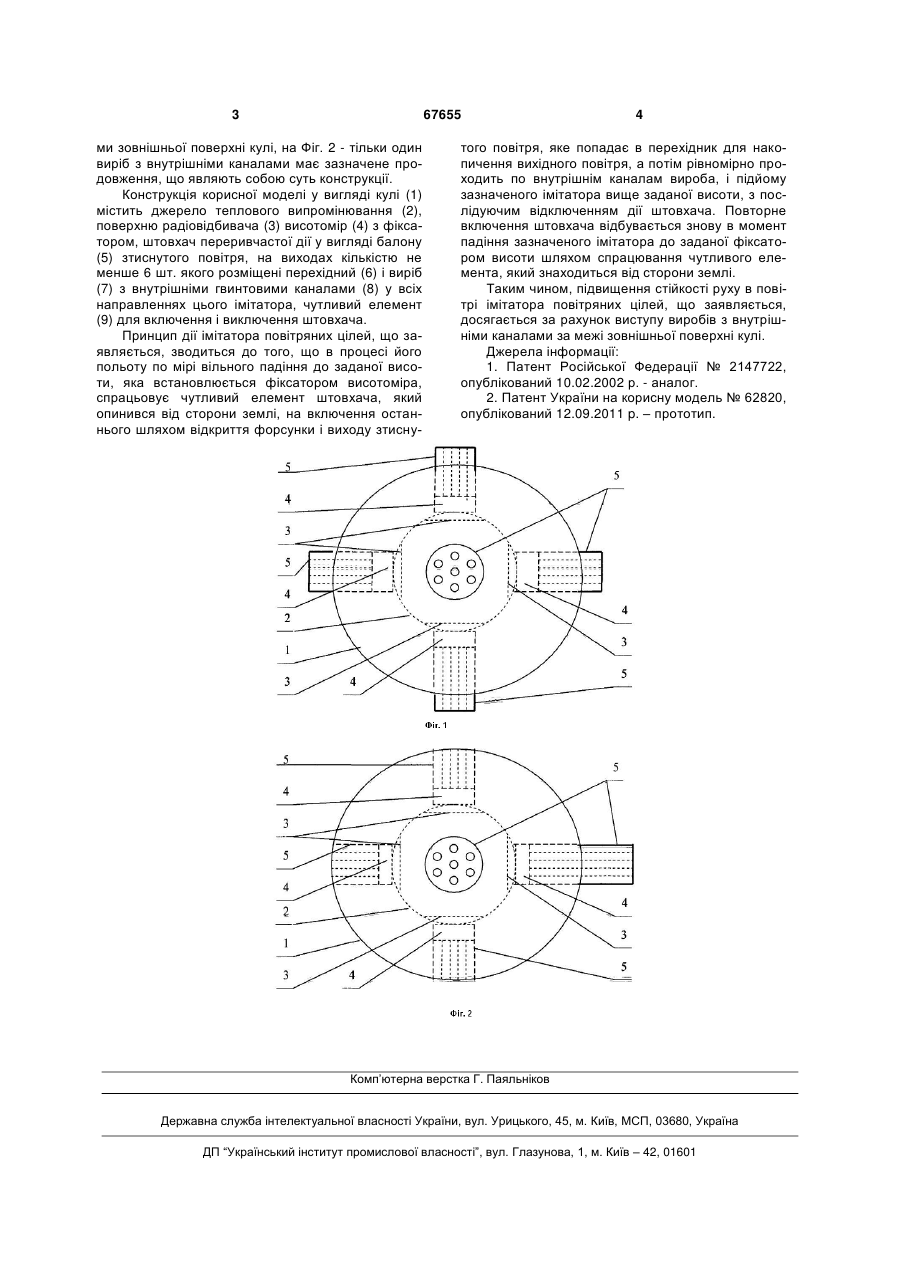

1. Імітатор повітряних цілей, що має вигляд кулі з поверхнею радіовідбивача, всередині якої встановлені перехідники, вироби з внутрішніми 3 67655 ми зовнішньої поверхні кулі, на Фіг. 2 - тільки один виріб з внутрішніми каналами має зазначене продовження, що являють собою суть конструкції. Конструкція корисної моделі у вигляді кулі (1) містить джерело теплового випромінювання (2), поверхню радіовідбивача (3) висотомір (4) з фіксатором, штовхач переривчастої дії у вигляді балону (5) зтиснутого повітря, на виходах кількістю не менше 6 шт. якого розміщені перехідний (6) і виріб (7) з внутрішніми гвинтовими каналами (8) у всіх направленнях цього імітатора, чутливий елемент (9) для включення і виключення штовхача. Принцип дії імітатора повітряних цілей, що заявляється, зводиться до того, що в процесі його польоту по мірі вільного падіння до заданої висоти, яка встановлюється фіксатором висотоміра, спрацьовує чутливий елемент штовхача, який опинився від сторони землі, на включення останнього шляхом відкриття форсунки і виходу зтисну 4 того повітря, яке попадає в перехідник для накопичення вихідного повітря, а потім рівномірно проходить по внутрішнім каналам вироба, і підйому зазначеного імітатора вище заданої висоти, з послідуючим відключенням дії штовхача. Повторне включення штовхача відбувається знову в момент падіння зазначеного імітатора до заданої фіксатором висоти шляхом спрацювання чутливого елемента, який знаходиться від сторони землі. Таким чином, підвищення стійкості руху в повітрі імітатора повітряних цілей, що заявляється, досягається за рахунок виступу виробів з внутрішніми каналами за межі зовнішньої поверхні кулі. Джерела інформації: 1. Патент Російської Федерації № 2147722, опублікований 10.02.2002 р. - аналог. 2. Патент України на корисну модель № 62820, опублікований 12.09.2011 p. – прототип. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSimulator of air targets
Автори англійськоюHolub Valentyn Antonovych
Назва патенту російськоюИмитатор воздушных целей
Автори російськоюГолуб Валентин Антонович
МПК / Мітки
МПК: F41H 3/00
Мітки: імітатор, повітряних, цілей
Код посилання
<a href="https://ua.patents.su/2-67655-imitator-povitryanikh-cilejj.html" target="_blank" rel="follow" title="База патентів України">Імітатор повітряних цілей</a>
Імітатор повітряних цілей
Номер патенту: 62820
Опубліковано: 12.09.2011
Автори: Голуб Валентин Антонович, Василенко Олександр Васильович
МПК: F41H 3/00
Мітки: імітатор, повітряних, цілей
Формула / Реферат:
Імітатор повітряних цілей, що містить джерело теплового випромінювання, поверхню радіовідбивача, висотомір з фіксатором, штовхач переривчастої дії стиснутого повітря, чутливий елемент включення та виключення останнього, функціонально з'єднаний із зазначеним висотоміром, який відрізняється тим, що має вигляд кулі, всередині якої на виходах штовхача встановлені перехідник і виріб з внутрішніми гвинтовими каналами.
Імітатор повітряних цілей
Номер патенту: 64682
Опубліковано: 10.11.2011
Автори: Василенко Олександр Васильович, Висікан Олександр Олександрович, Петченко Ігор Арсентійович, Голуб Валентин Антонович, Крилов Олександр Володимирович, Наконечний Володимир Сергійович, Матіїшен Руслан Васильович, Вакаренко Анатолій Володимирович, Пляцук Дмитро Леонідович, Гапотченко Ігор Олегович, Кириленко Сергій Федорович
МПК: F41H 3/00
Мітки: імітатор, цілей, повітряних
Формула / Реферат:
Імітатор повітряних цілей, що містить джерело теплового випромінювання, поверхню радіовідбивача, висотомір з фіксатором, штовхач переривчастої дії стиснутого повітря, чутливий елемент включення та виключення штовхача, функціонально з'єднаного з висотоміром, який відрізняється тим, що має вигляд кулі, всередині якої на виходах штовхача встановлені перехідник і виріб з внутрішніми прямолінійними каналами.
Імітатор повітряних цілей
Номер патенту: 66317
Опубліковано: 26.12.2011
Автори: Василенко Олександр Васильович, Голуб Валентин Антонович
МПК: F41H 3/00
Мітки: імітатор, повітряних, цілей
Формула / Реферат:
1. Імітатор повітряних цілей, що містить джерело теплового випромінювання, поверхню радіовідбивача, висотомір з фіксатором, штовхач переривчастої дії, чутливий елемент включення та виключення штовхача, який з'єднаний із висотоміром, а також кулю, усередині якої знаходиться даний чутливий елемент, який відрізняється тим, що кулю виконано з можливістю вільного обертання навколо тіла цього імітатора.2. Імітатор за п. 1, який...
Імітатор повітряних цілей
Номер патенту: 61855
Опубліковано: 25.07.2011
Автори: Василенко Олександр Васильович, Голуб Валентин Антонович, Наконечний Володимир Сергійович
МПК: F41H 3/00
Мітки: цілей, імітатор, повітряних
Формула / Реферат:
Імітатор повітряних цілей, що містить джерело теплового випромінювання, поверхню радіовідбивача, штовхач переривчастої дії стиснутого повітря, який відрізняється тим, що тіло імітатора має зміщений центр тяжіння і автоматизовану систему включення та виключення електронних клапанів на виходах стиснутого повітря.
Імітатор повітряних цілей для випробувань зенітних ракетних комплексів
Номер патенту: 66316
Опубліковано: 26.12.2011
Автори: Голуб Валентин Антонович, Наконечний Володимир Сергійович, Комаров Володимир Олександрович
МПК: F41H 3/00
Мітки: імітатор, повітряних, цілей, зенітних, випробувань, ракетних, комплексів
Формула / Реферат:
Імітатор повітряних цілей для випробувань зенітних ракетних комплексів, що має джерело теплового випромінювання, поверхню радіовідбивача, штовхач із стиснутим повітрям і автоматизовану систему включення та виключення електронних клапанів на виходах стиснутого повітря, який відрізняється тим, що додатково містить акселерометр, пристрій GPS-навігації і передавач, який функціонально з'єднаний із зазначеною автоматизованою системою.
