Пристрій для підвищення межі вимірювань розривних машин

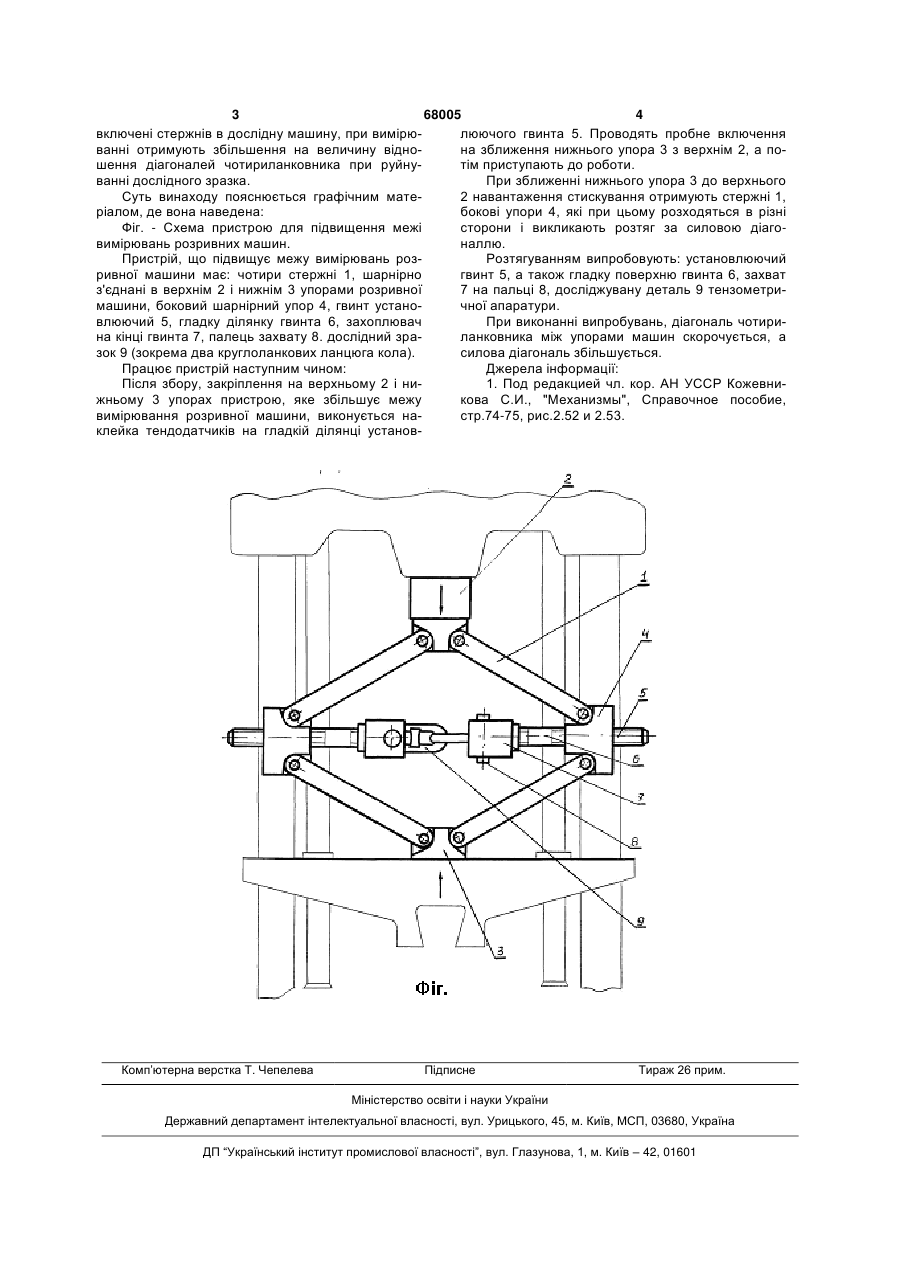

1. Пристрій для підвищення межі вимірювань розривних машин, який має замкнутий чотириланковик, який містить чотири стрижні і чотири шарніри, який відрізняється тим, що чотириланковик має симетричну конструкцію ромба, де два його стрижні кінцями шарнірно з'єднані з нижнім і верхнім упорами випробувальної машини, а двома іншими кінцями шарнірно з'єднані з боковими упорами, зв'язаними встановлювальними гвинтами з деталями, які підлягають дослідженню. 2. Пристрій за п. 1, який відрізняється тим, що на зразках встановлені дротяні датчики, підключені до тензометричного обладнання. Винахід відноситься до машинобудування з вимірювальної техніки, зокрема до машин для випробування деталей на розрив. Відомі шарнірні чотириланковники, які застосовуються в стержневих пристроях механізмів і машин [Под редакцией чл. кор. АН Кожевникова С.Η., "Механизмы", Справочное пособие, стр.7476, рис.2.52 и 2.53], які мають чотириланкове замкнуте кільце, включаючи чотири стержні і чотири шарніри. Прототип має недоліки в тому, що межа вимірювання має обмежене значення, що не дав можливості використовувати його у різних випадках випробувань. В основу винаходу пристрою для підвищення межі вимірювань розривних машин, в якому чотириланковник перетворено в елемент будівельних конструкцій за допомогою застосування чотириланковника, який за формою відповідає геометричній фігурі ромба, в якому два стержні кінцями шарнірно сполучені з верхнім і нижнім упорами дослідженої машини, утворюючі діагональ навантаження, а два інших стержні кінцями шарнірно сполучені з боковими упорами, які розташовані на силовій діагоналі і сполучені з дослідним зразком за допомогою установлюючих гвинтів і захоплювачів, за безпечується можливість дослідження на навантаження, перевищуючи межу, встановлену для даної розривної машини і за рахунок цього розширюється коло застосування розривної машини, зменшується їх кількість, знижуються економічні витрати. Поставлена задача вирішується за рахунок того, що пристрій для підвищення межі вимірювань розривної машини, який мав чртириланкове замкнуте кільце, включаючі чотири стержні і чотири шарніри згідно винаходу: - чотириланковник має симетричну конструкцію ромба, де два його стержні кінцями шарнирно з'єднані з нижнім і верхнім упорами випробуваної машини, а двома іншими кінцями шарнірно з'єднані з боковими упорами, зв'язаними з установлюючими гвинтами деталями, які підлягають дослідженню; - на зразках встановлюють дротяні датчики, застосовують тензаметричне обладнання. Між сукупністю істотних ознак заявленого винаходу і отриманим технічним результатом в слідуючий зв'язок. Включення в чотириланковник силової діагоналі з деталлю створює будівельний елемент, для практичного використання якого він виконується симетричним за формою і при вище вказаному (19) UA (11) 68005 (13) C2 (21) 2003087781 (22) 18.08.2003 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Куліков Володимир Андрійович, Шебанов Володимир Олександрович, Щербіна Ніла Павлівна, Яковлев Олег Володимирович (73) Куліков Володимир Андрійович, Шебанов Володимир Олександрович, Щербіна Ніла Павлівна, Яковлев Олег Володимирович (56) SU 1499170, G01N3/32, 07.08.89 SU 1629799, G01N3/10, 23.02.91 EP 0364919, G01N3/04, 25.04.90 RU 2194264, G01N3/08, 10.12.2002 US 4730498, 73/852, 15.03.88 3 68005 4 включені стержнів в дослідну машину, при вимірюлюючого гвинта 5. Проводять пробне включення ванні отримують збільшення на величину віднона зближення нижнього упора 3 з верхнім 2, а пошення діагоналей чотириланковника при руйнутім приступають до роботи. ванні дослідного зразка. При зближенні нижнього упора 3 до верхнього Суть винаходу пояснюється графічним мате2 навантаження стискування отримують стержні 1, ріалом, де вона наведена: бокові упори 4, які при цьому розходяться в різні Фіг. - Схема пристрою для підвищення межі сторони і викликають розтяг за силовою діаговимірювань розривних машин. наллю. Пристрій, що підвищує межу вимірювань розРозтягуванням випробовують: установлюючий ривної машини має: чотири стержні 1, шарнірно гвинт 5, а також гладку поверхню гвинта 6, захват з'єднані в верхнім 2 і нижнім 3 упорами розривної 7 на пальці 8, досліджувану деталь 9 тензометримашини, боковий шарнірний упор 4, гвинт устаночної апаратури. влюючий 5, гладку ділянку гвинта 6, захоплювач При виконанні випробувань, діагональ чотирина кінці гвинта 7, палець захвату 8. дослідний зраланковника між упорами машин скорочується, а зок 9 (зокрема два круглоланкових ланцюга кола). силова діагональ збільшується. Працює пристрій наступним чином: Джерела інформації: Після збору,закріплення на верхньому 2 і ни1. Под редакцией чл. кор. AН УССР Кожевнижньому 3 упорах пристрою, яке збільшує межу кова С.И., "Механизмы", Справочное пособие, вимірювання розривної машини, виконується настр.74-75, рис.2.52 и 2.53. клейка тендодатчиків на гладкій ділянці установ Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
