Пристрій для живлення волокном групи чесальних машин

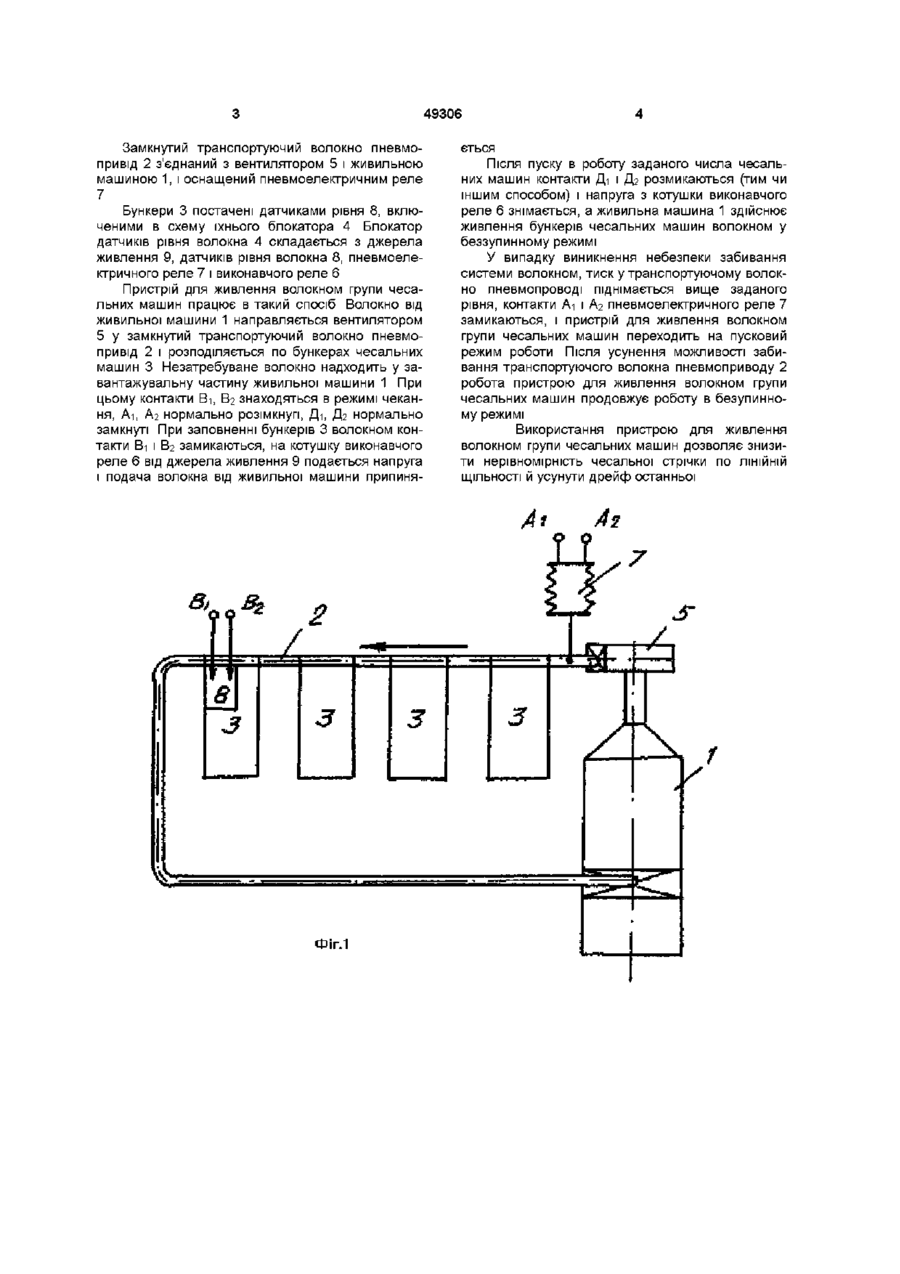

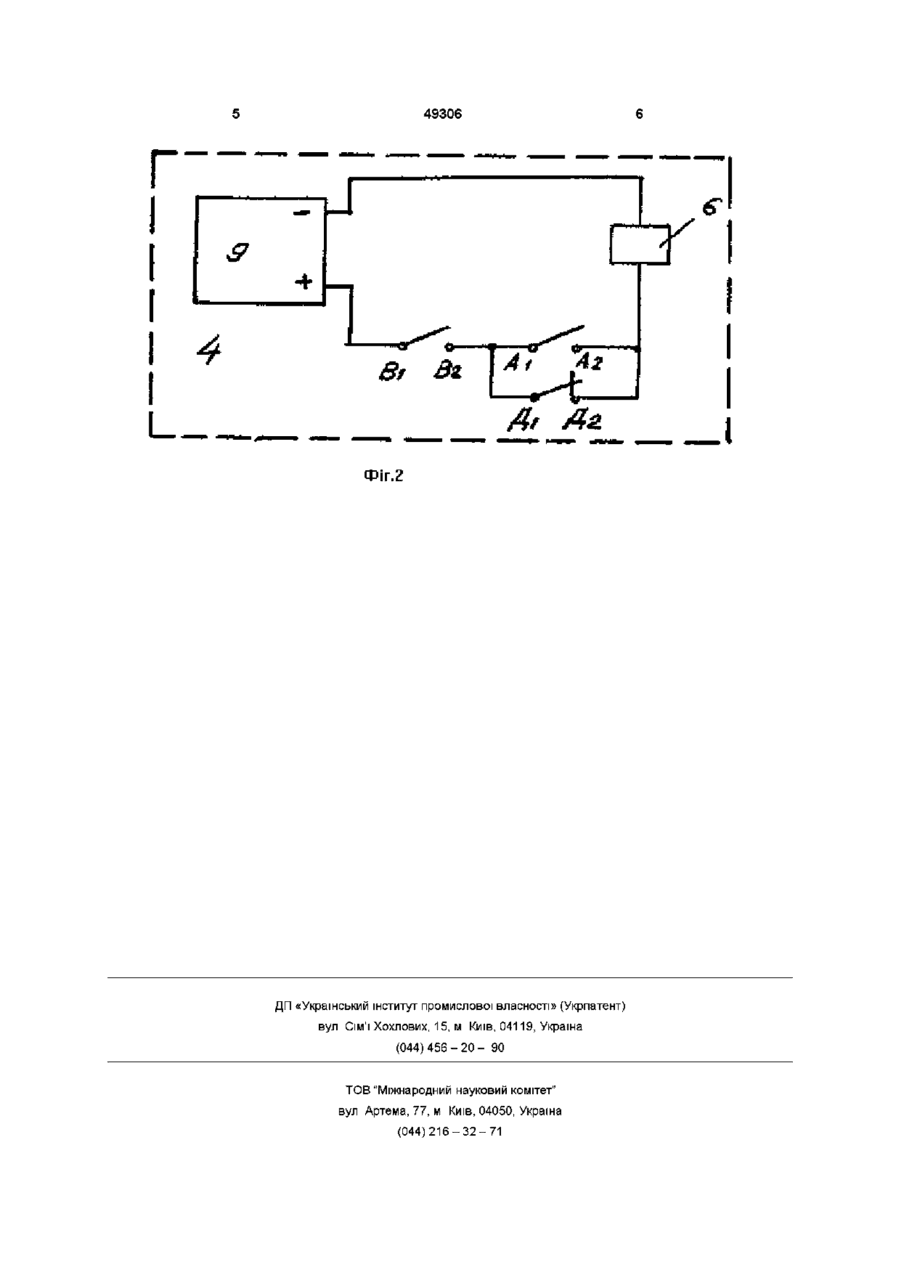

Пристрій для живлення волокном групи чесальних машин, що містить замкнутий транспор туючий волокно пневмопривід із звязаними з ним бункерами чесальних машин з датчиками рівня, що живлять машину, і механізм вмикання і вимикання живлення, який відрізняється тим, що транспортуючий волокно пневмопривід оснащений пневмоелектричним реле, а механізм вмикання і вимикання живлення представлений блокатором датчиків рівня волокна в бункерах чесальних машин Винахід відноситься до текстильної промисловості і може бути використаний наприклад, у системах бункерного живлення текстильних машин Відомий пневматичний розподільник волокнистого матеріалу по групі паралельно працюючих текстильних машин (А С СРСР № 503944 - аналог), що містить бункери з датчиками рівня волокна, що забезпечують надійність роботи пневматичного розподільника, тобто попереджуючі забивання його волокном Недоліком відомого винаходу є переривання живлення волокном бункерів текстильних машин, що дестабілізує аеродинамічний режим роботи пневматичного розподільника Найбільш близьким до описуваного винаходу є пристрій для живлення волокном групи чесальних машин (А С СРСР № 275797 - прототип), що містить замкнутий транспортуючий волокно пневмопривід, бункера з датчиками рівня волокна, що примикають до нього, і механізм вмикання і вимикання живлення волокном бункерів чесальних машин, що забезпечує надійність роботи системи Недолік даного пристрою складається в перериванні живлення бункерів чесальних машин волокном, що приводить до коливань рівня волокна і статичного тиску повітря в бункерах, що погіршує якість чесальної стрічки Задачею винаходу є створення пристрою для живлення волокном групи чесальних машин, у якому за рахунок конструктивних особливостей забезпечувалася б можливість безупинного живлення волокном бункерів чесальних машин після їхнього запуску в роботу Рішення задачі досягається тим, що пристрій для живлення волокном групи чесальних машин, що містить замкнутий транспортуючий волокно пневмопровід, з пов'язаними з ним бункерами чесальних машин з датчиками рівня волокна, і механізм вмикання і вимикання живлення, містить пневмоелектричне реле, яке встановлене на пневмоправоді, що транспортує, й блокатор датчиків рівня волокна в бункері чесальних машин У порівнянні з прототипом, у якому надійність роботи пристрою забезпечується механізмом вмикання і вимикання живлення бункерів чесальних машин волокном, що приводить до коливань рівня волокна і статичного тиску повітря в бункерах і погіршує якість чесальної стрічки, у передбачуваному пристрої для живлення волокном групи чесальних машин, надійність його роботи забезпечується установкою пневмоелектричного реле на замкнутому транспортуючому волокно пневмоприводі, а безперервність живлення волокном бункерів чесальних машин досягається шляхом використання блокатора датчиків рівня, установленого на останніх по ходу переміщення волокна бункерах чесальних машин, що забезпечує сталість рівня волокна і величин статичного тиску в бункерах і підвищення якості чесальної стрічки Схема пристрою для живлення волокном групи чесальних машин представлена на фіг 1 і фіг 2 Воно складається з живильної машини 1, замкнутого транспортуючого волокно пневмоприводу 2, бункерів чесальних машин 3 і блокатору датчиків рівня волокна 4 Живильна машина 1 постачена вентилятором 5 і виконавчим реле 6, що відключає живлення по сигнали блокатора датчиків рівня 4 (О о со 49306 Замкнутий транспортуючий волокно пневмопривід 2 з'єднаний з вентилятором 5 і живильною машиною 1, і оснащений пневмоелектричним реле 7 Бункери 3 постачені датчиками рівня 8, включеними в схему їхнього блокатора 4 Блокатор датчиків рівня волокна 4 складається з джерела живлення 9, датчиків рівня волокна 8, пневмоелектричного реле 7 і виконавчого реле 6 Пристрій для живлення волокном групи чесальних машин працює в такий спосіб Волокно від живильної машини 1 направляється вентилятором 5 у замкнутий транспортуючий волокно пневмопривід 2 і розподіляється по бункерах чесальних машин 3 Незатребуване волокно надходить у завантажувальну частину живильної машини 1 При цьому контакти В-і, Вг знаходяться в режимі чекання, А-і, Аг нормально розімкнуп, Ді, Ца нормально замкнуті При заповненні бункерів 3 волокном контакти Ві і В>2 замикаються, на котушку виконавчого реле 6 від джерела живлення 9 подається напруга і подача волокна від живильної машини припиня ФІГ.1 ється Після пуску в роботу заданого числа чесальних машин контакти Ді і Ца розмикаються (тим чи іншим способом) і напруга з котушки виконавчого реле 6 знімається, а живильна машина 1 здійснює живлення бункерів чесальних машин волокном у беззупинному режимі У випадку виникнення небезпеки забивання системи волокном, тиск у транспортуючому волокно пневмопровод і піднімається вище заданого рівня, контакти Аі і Аг пневмоелектричного реле 7 замикаються, і пристрій для живлення волокном групи чесальних машин переходить на пусковий режим роботи Після усунення можливості забивання транспортуючого волокна пневмоприводу 2 робота пристрою для живлення волокном групи чесальних машин продовжує роботу в безупинному режимі Використання пристрою для живлення волокном групи чесальних машин дозволяє знизити нерівномірність чесальної стрічки по ЛІНІЙНІЙ ЩІЛЬНОСТІ й усунути дрейф останньої 49306 I Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
