Пристрій для живлення волокном групи чесальних машин

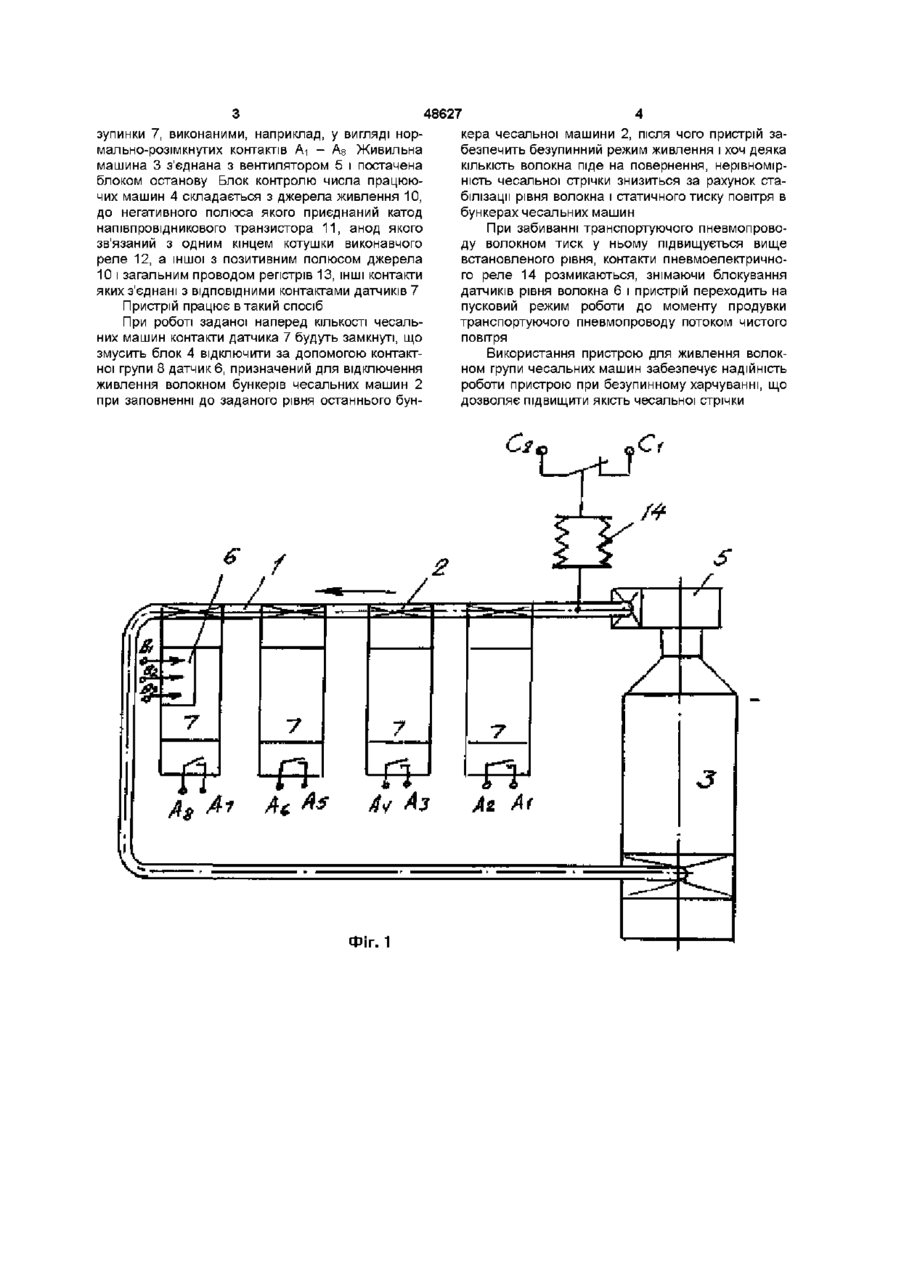

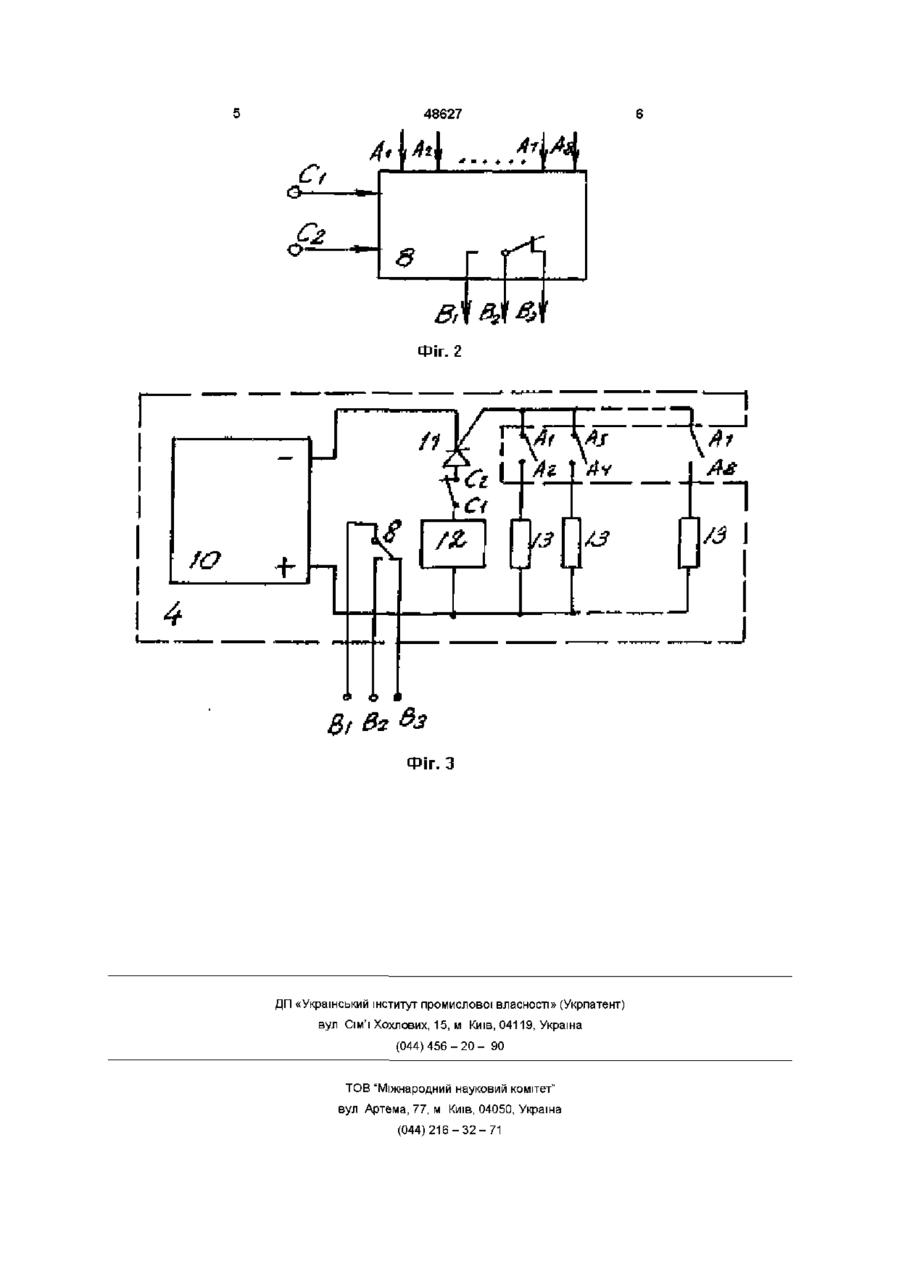

Пристрій для живлення волокном групи чесальних машин, що містить замкнутий на живиль ну машину транспортуючий пневмопривід із звязаними з ним бункерами чесальних машин і блок контролю числа працюючих машин, що блокує датчики рівня волокна, які установлені на останньому по ходу переміщення волокна бункері чесальної машини, який відрізняється тим, що транспортуючий пневмопривід оснащений пневмоелектричним реле, зв'язаним з блоком контролю числа працюючих машин Винахід відноситься до текстильної промисловості і може бути використаній в системах бункерного живлення чесальних машин Відомий пристрій для живлення волокном групи чесальних машин (А С СРСР № 275797 - аналог), що містить замкнутий транспортуючий волокно пневмопровід, бункери чесальних машин, що примикають до нього, і механізм вмикання і вимикання живлення Недоліком відомого винаходу є періодичне відключення живлення, що викликає коливання рівня волокна і статичного тиску повітря в бункерах, що приводить до зниження якості чесальної стрічки Найбільш близьким до описуваного винаходу є пристрій для живлення волокном групи чесальних машин (АС СРСР № 1640225 - прототип), що містить транспортуючий пневмопровід, замкнутий на живильну машину, що примикають до нього бункера чесальних машин, кожна з який має датчик зупинки і блок контролю числа працюючих машин, ВИХІДНІ датчики рівня, що блокують, волокна, встановлені в останньому по ходу переміщення волокна бункері чесальної машини Недолік цього пристрою складається в зниженні надійності його роботи після переходу на безупинне живлення бункерів чесальних машин, наприклад, через непередбачене підвищення продуктивності живильної машини Задачею винаходу є створення пристрою для живлення волокном групи чесальних машин, у якому за рахунок конструктивних особливостей можливо було б забезпечувати надійність роботи пристрою Рішення задачі досягається тим, що пристрій для живлення волокном групи чесальних машин, що містить транспортуючий пневмопровід, замкнутий на живильну машину, що примикають до нього бункера чесальних машин, кожна з який має датчик зупинки і блок контролю числа працюючих машин, ВИХІДНІ датчики рівня, що блокують, волокна, встановлені в останньому по ходу переміщення волокна бункері чесальної машини, має пневмоелектричне реле, нормально-замкнуті контакти якого включені в схему блоку контролю числа працюючих машин У порівнянні з прототипом, у якому при безупинному живленні знижується надійність роботи пристрою, у передбачуваному винаході надійність роботи забезпечується пневмоелектричним реле, установленому на транспортуючому пневмопроводі, і включеному у схему блоку контролю числа працюючих машин На фіг 1 показана схема пристрою для живлення волокном групи чесальних машин, на фіг 2 - схема зв'язків блоку контролю числа працюючих машин На фіг 3 - варіант блоку контролю числа працюючих машин Пристрій складається з транспортуючого пневмопроводу 1, що примикають до нього бункерів чесальних машин 2, що живить машини 3 і блоки контролю числа працюючих машин 4 Транспортуючий пневмопровід з'єднаний з вентилятором 5, бункерами чесальних машин 2, замикається на живильну машину 3 і оснащений пневмоелектричним реле 14 з нормально-замкнутими контактами Бункери чесальних машин 2, оснащені датчиком рівня волокна 6, а чесальні машини - датчиками (О 00 48627 зупинки 7, виконаними, наприклад, у вигляді нормально-розімкнутих контактів Аі - As Живильна машина 3 з'єднана з вентилятором 5 і постачена блоком останову Блок контролю числа працюючих машин 4 складається з джерела живлення 10, до негативного полюса якого приєднаний катод напівпровідникового транзистора 11, анод якого зв'язаний з одним кінцем котушки виконавчого реле 12, а іншої з позитивним полюсом джерела 10 і загальним проводом регістрів 13, ІНШІ контакти яких з'єднані з ВІДПОВІДНИМИ контактами датчиків 7 Пристрій працює в такий спосіб При роботі заданої наперед КІЛЬКОСТІ чесальних машин контакти датчика 7 будуть замкнуті, що змусить блок 4 відключити за допомогою контактної групи 8 датчик 6, призначений для відключення живлення волокном бункерів чесальних машин 2 при заповненні до заданого рівня останнього бун д$ Аі At. As 4
