Система регулювання співвідношення газ-повітря в інжекційних газових пальниках

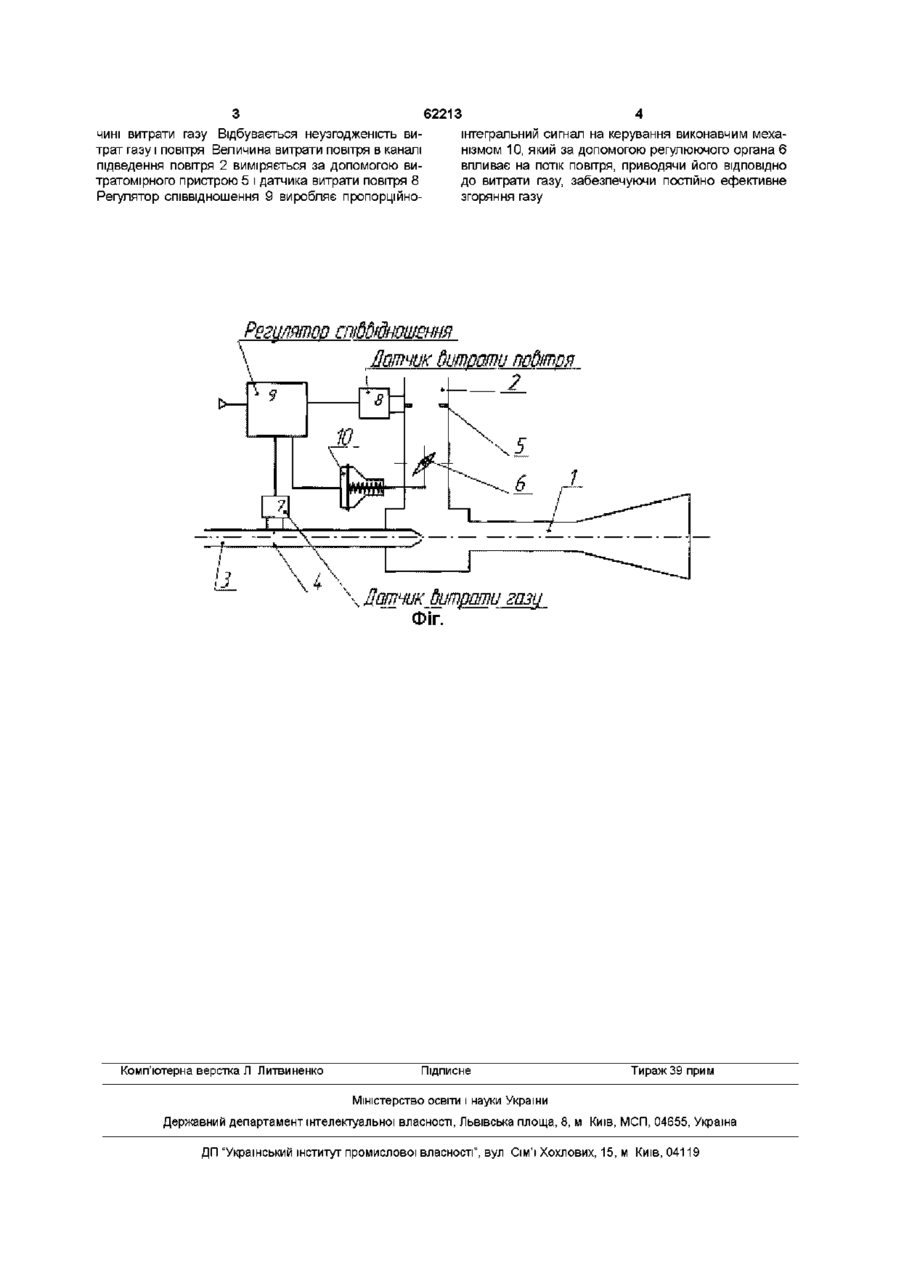

Система регулювання співвідношення газповітря в інжекційних газових пальниках, що містить пальник, канали підведення повітря і газу, витратомірні пристрої, регулювальний орган та виконавчий механізм, яка відрізняється тим, що система оснащена датчиками витрати повггря і газу, регулятором співвідношення з інтегруючими властивостями Винахід відноситься до галузі теплогазопостачання і може бути використаний в котельних установках на газовому паливі Відомо систему регулювання співвідношення між КІЛЬКІСТЮ газового палива і повітрям, що містить пальник, канали підведення повітря і газу, витратомірні пристрої, регулювальний орган, виконавчий механізм (див книгу Кязимов К Г, Гусев В Е Основы газового хозяйства - Москва Высшая школа, 2000 - 462с), обрана за прототип Недоліком такої системи регулювання є невисока точність підтримки постійного значення коефіцієнта надлишку повітря при ЗМІНІ режиму роботи пальника і, як наслідок, зниження економічності використання газового палива в газових приладах Цей недолік викликаний тим, що в системі регулювання відсутній чуттєвий елемент витрати повітря, тобто відсутній контроль за співвідношенням між витратами газу і повітря, немає зворотного зв'язку по відхиленню від заданого оптимального режиму В основу винаходу поставлено задачу удосконалення системи регулювання за рахунок використання регулятора співвідношення інтегруючого типу і датчиків витрати газу і повітря, що знизить витрату газового палива в газових приладах Поставлена задача досягається тим, що система регулювання співвідношення газ-повггря в інжекційних газових пальниках, що містить пальник, канали підведення газу і повітря, витратомірні пристрої, ре гулювальний орган, виконавчий механізм, ВІДПОВІДНО до винаходу, постачена датчиками витрати газу і повітря та регулятором співвідношення, що має інтегруючі властивості Наявність датчиків витрати газу і повітря дозволяє системі виділити сигнал неузгодженості, тобто відхилення співвідношення газповітря від заданого і, за рахунок регулятора співвідношення з інтегруючими властивостями, впливати на положення органа, що регулює витрату повітря, поки не установиться задане співвідношення між витратою газу і повітря Це дозволить підтримувати постійне значення коефіцієнта надлишку повітря у всьому робочому діапазоні роботи газового пальника і, ВІДПОВІДНО, забезпечення більш ефективного використання газового палива Суть винаходу пояснюється схемою, де зображена система регулювання співвідношення газповітря в інжекційному газовому пальникові, що містить пальник 1, канал підведення повітря 2 і газу З, витратомірні пристрої 4 і 5, регулювальний орган 6, датчики витрати газу 7 і повітря 8, регулятор співвідношення 9, виконавчий механізм 10 Система працює наступним чином При ЗМІНІ режиму роботи газового пальника 1 регулювання співвідношення газ-повітря інжекційного типу внаслідок ЗОВНІШНІХ умов, таких, як тиск у каналі підведення газу 3, або атмосферних умов, відбувається зміна показань витрато мірного пристрою 4, у датчику витрати газу 7 формується сигнал, пропорційний вели СО (О чині витрати газу Відбувається неузгодженість витрат газу і повітря Величина витрати повітря в каналі підведення повітря 2 виміряється за допомогою витратомірного пристрою 5 і датчика витрати повітря 8 Регулятор співвідношення 9 виробляє пропорційно 62213 інтегральнии сигнал на керування виконавчим механізмом 10, який за допомогою регулюючого органа 6 впливає на потік повітря, приводячи його ВІДПОВІДНО до витрати газу, забезпечуючи постійно ефективне згоряння газу (питрати Фіг. Комп'ютерна верстка Л Литвиненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
