Пристрій для виводу інформації

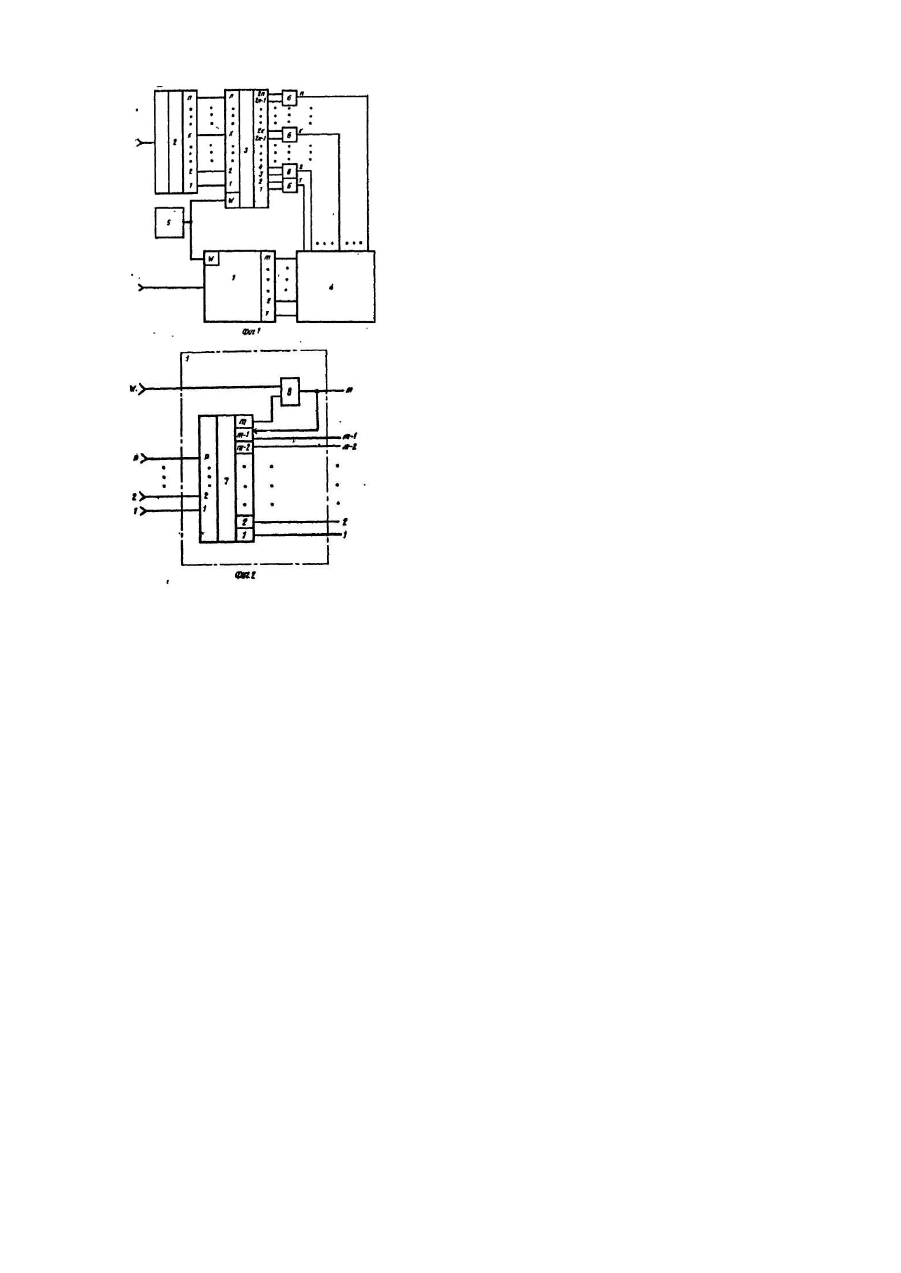

Изобретение относится к области измерительной техники, в частности к конструкции узлов представления результатов измерения, и может быть использовано при создании приборов со световой шкалой, в системах регистрации информации на светочувствительный носитель, а также в приборах с механическими индикаторными и регистрирующими устройствами. Целью изобретения является упрощение устройства. На фиг.1 показана функциональная схема устройства; на фиг.2 - схема первого блока преобразования кодов. Устройство содержит (фиг.1) первый 1, второй 2 и третий 3 блоки преобразования кодов, блок 4 регистрации, генератор 5,. группу элементов і исключающее или-не 6. Первый блок преобразования кодов (фиг.2) содержит преобразователь кода 7 и элемент или 8. Устройство работает следующим образом. При выводе числа "N.M"=10 N+Μ на входы устройства подается двоичный семисегментный код числа "N.M": на входы блока 1 поступает код младшего десятичного разряда М, а на входы блока 2 - код старшего разряда N. Устройство работает в два такта. Такту А соответствует логическая единица на выходе генератора 5, а такту Б - логический нуль. В такт А блок 1 преобразовывает семисегментный код числа Μ в mразрядную кодовую комбинацию вида 11...1, где m - количество младших разрядов в блоке 4. Блок 2 трансформирует семисегментный код числа N в n-разрядную кодовую комбинацию 00...010...0, содержащую единицу на (N+1)-й позиции. Этот код поступает на входы блока 3 и преобразовывается в две n-разрядные кодовые комбинации: 11...101...1 (с нулем на (N+1)-й позиции) и 00...011...1 (имеющую N+1 единицу) на четных и нечетных выходах соответственно. Первый из этих кодов поступает на вторые, а второй - на первые входы элементов исключающее или-не 6, формирующи х n-разрядный код 000.,.011...1, содержащий N единиц. Следовательно, в такт А на входы блока 4 по младшим разрядам подводится m-разрядный код 11...1, а по старшим разрядам - n-разрядный код 00...011...1, содержащий N единиц. В такт Б блок 1 преобразовывает семисегментный код числа Μ в m-разрядную кодовую комбинацию 00...011...1, содержащую (М+1) единицу. Блок 2 трансформирует семисегментный код числа N в n-разрядную кодовую комбинацию 00...011...1, содержащую единицу на (M+1)-й позиции. Этот код поступает на вход блока 3 и трансформируется в две n-разрядные кодовые комбинации: 11...101...1 (с нулем на Ν+1)-й позиции) и 00...0 на четных и нечетных вы ходах соответственно. Первый из этих кодов поступает на вторые, а второй - на первые входы элементов исключающее или-не 6, формирующи х n-разрядный код 00...010...0, содержащий единицу на (N+1)-й позиции. Следовательно, в такт Б на входы блока 4 по младшим разрядам подводится mразрядный код 00...011... 1, содержащий М+1 единиц, а по старшим разрядам - n-разрядный код 00...010...0, содержащий единицу на (N+1)-й позиции. В результате, в такт А возбуждается N полных старших разрядов блока 4 из 10 N элементов, а такт Б -(N+1)-й неполный старший разряд из М+1 элементов. Частота импульсов тактового генератора выбирается таким образом, чтобы приемник информации воспринимал выходной сигнал в виде непрерывной контрастной относительно фона линии из 10 Ν+Μ+1 возбужденных элементов блока 4, что соответствует выводу числа вида 10 N+М. Пример работы устройства при выводе числа "46" (на индикаторе блока 4 отображается 100 значений от "00" до "99"). На вход устройства поступает код "1001100.0100000". Устройство работает в два такта. Такту А соответствует наличие логической единицы на выходе тактового генератора 5 (см. фиг.1), а такту Б потенциал логического нуля. Работа устройства описывается картой потенциалов, приведенной в табл. 1 и 2. В них использованы следующие условные обозначения: Б1 - первый блок преобразования кодов; Б2 - второй блок преобразования кодов; Б3 - третий блок преобразования кодов; ЧВЭЭ - четные входы элементов исключающее или-не; НВЭЭ - нечетные входы элементов исключающее или-не; ШСБ4 - входы старши х разрядов блока регистрации; ШМБ4 - входы младших разрядов блока регистрации; ЭЭ - выходы элементов исключающее или-не. В такт А возбуждаются четыре полных старших разряда из АО светодиодов, а в такт Б - пятый неполный старший разряд из семи светодиодов. Частота тактового генератора - 100Гц. В результате оператор наблюдает на шкале светящуюся линию из 47 светодиодов, что соотве тствуе т индикации числа "46". Таблица 1 Входные кодовое комбинация элементе» м блоков устройства Такт А В Б1 0100000 0100000 Б2 1001100 1001100 Б3 0000010000 0000010000 ЧВЭЭ 1111101111 1111101111 НВЭЭ 0000011111 0000000000 ИСВ4 0000001111 0000010000 ШНБ4 1111111111 0001111111 Таблица 2 Выходные кодовые комбинации элементов и блоков устройства Такт А Б Б1 1111111111 0001111111 Б2 0000010000 0000010000 БЗ 10101010100111111111 10101010100010101010 ЭЭ 0000001111 00000100000
