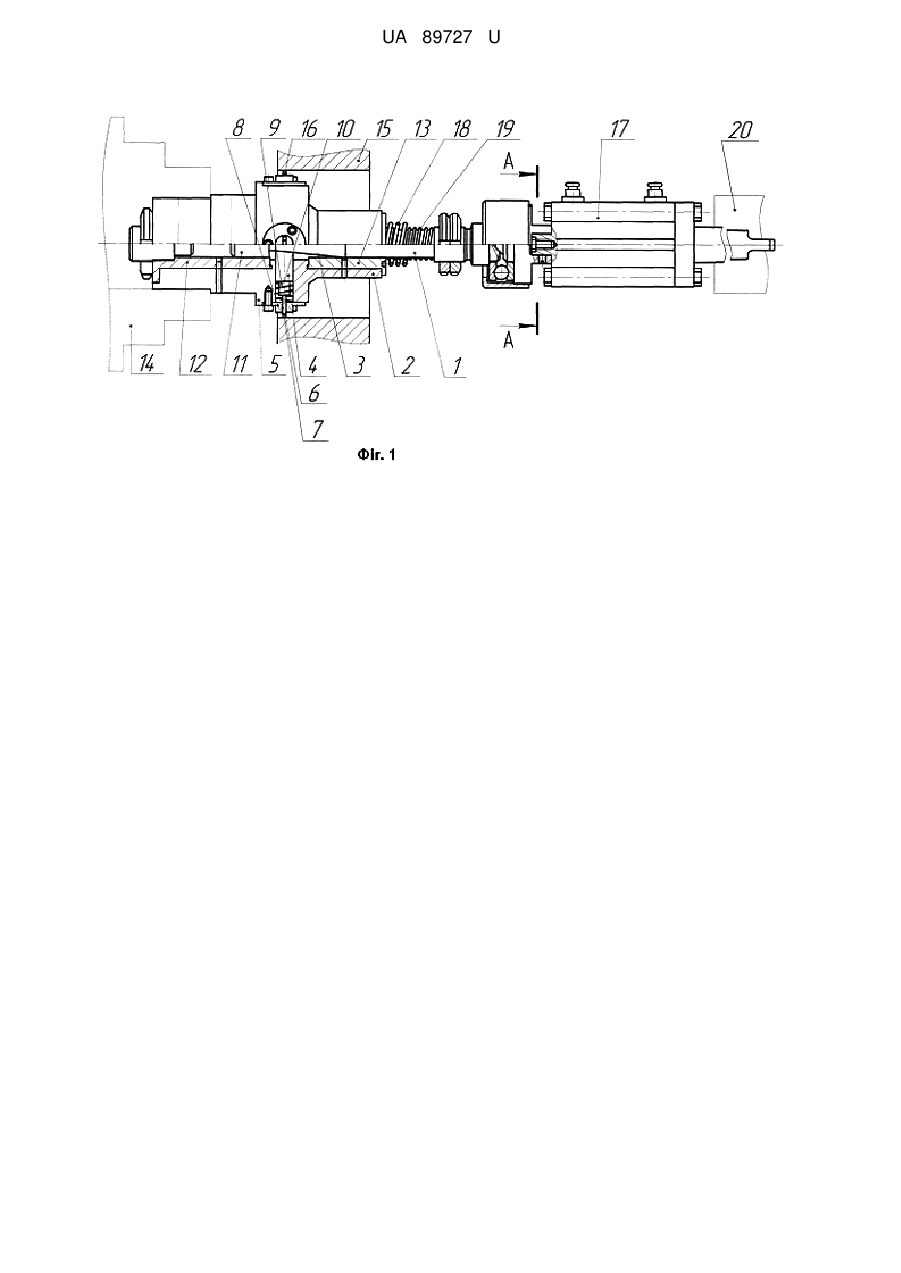

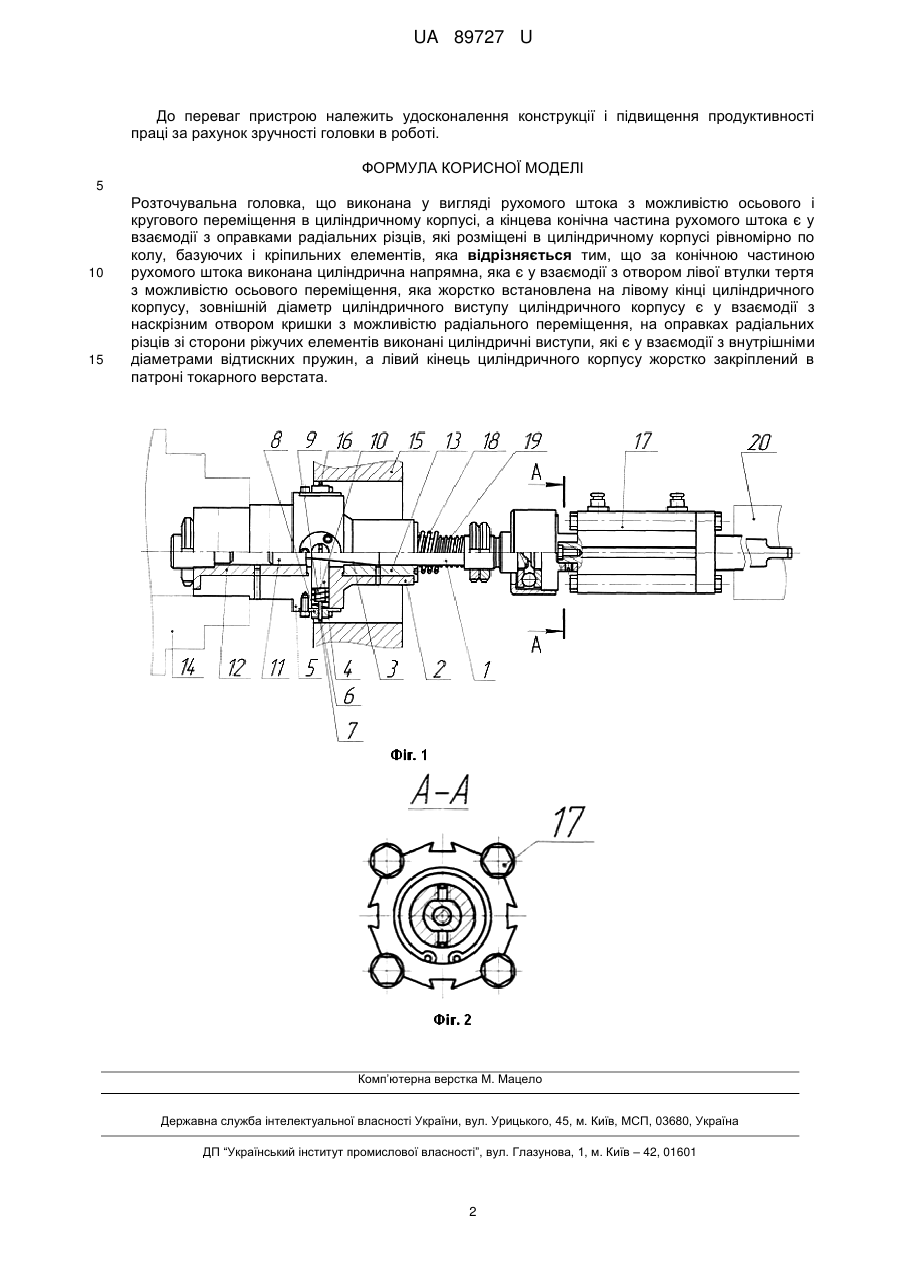

Розточувальна головка

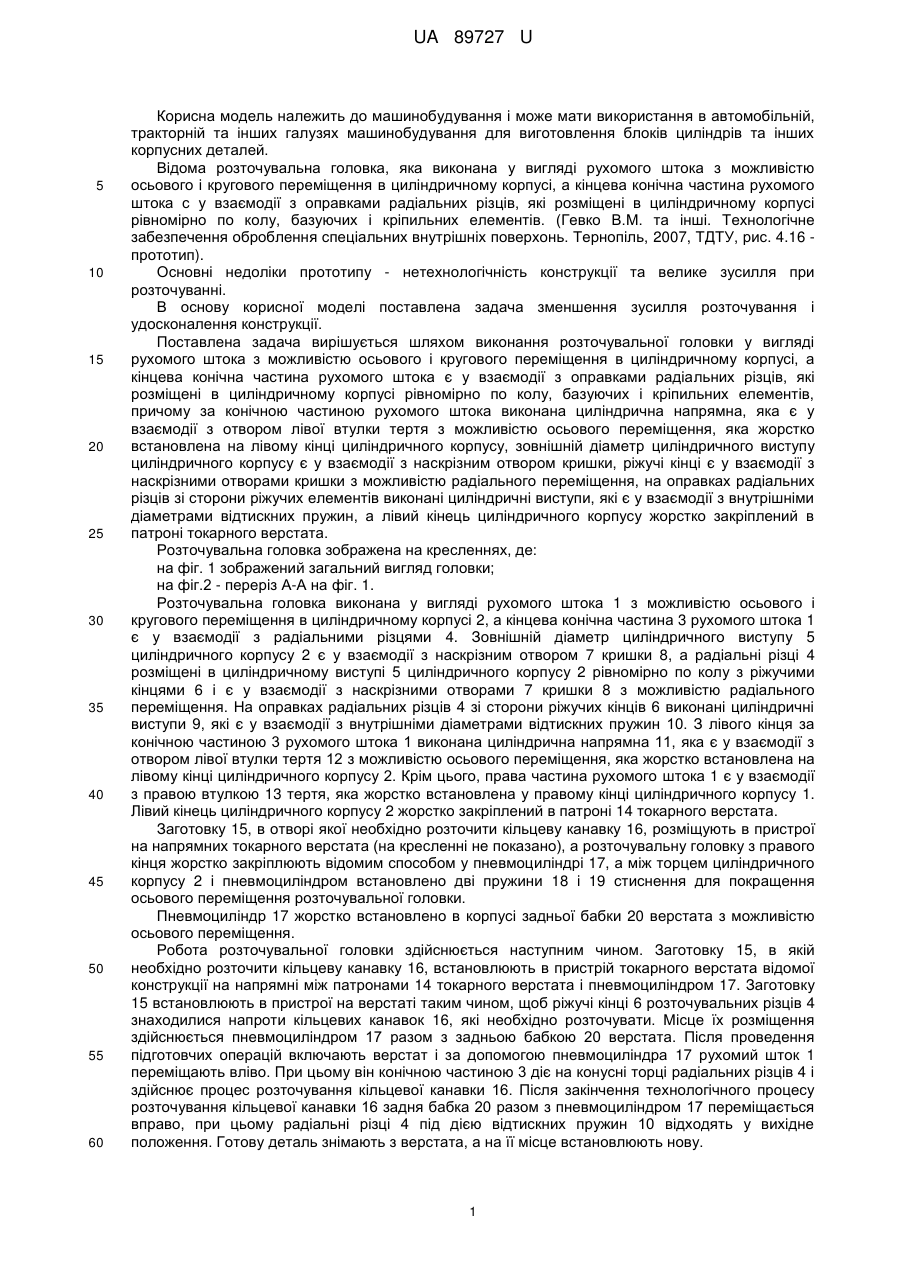

Реферат: Розточувальна головка виконана у вигляді рухомого штока з можливістю осьового і кругового переміщення в циліндричному корпусі, а кінцева конічна частина рухомого штока є у взаємодії з оправками радіальних різців, які розміщені в циліндричному корпусі рівномірно по колу. За конічною частиною рухомого штока виконана циліндрична напрямна, яка є у взаємодії з отвором лівої втулки тертя з можливістю осьового переміщення, яка жорстко встановлена на лівому кінці циліндричного корпусу. Зовнішній діаметр циліндричного виступу циліндричного корпусу є у взаємодії з наскрізним отвором кришки з можливістю радіального переміщення. На оправках радіальних різців зі сторони ріжучих елементів виконані циліндричні виступи, які є у взаємодії з внутрішніми діаметрами відтискних пружин. Лівий кінець циліндричного корпусу жорстко закріплений в патроні токарного верстата. UA 89727 U (12) UA 89727 U UA 89727 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може мати використання в автомобільній, тракторній та інших галузях машинобудування для виготовлення блоків циліндрів та інших корпусних деталей. Відома розточувальна головка, яка виконана у вигляді рухомого штока з можливістю осьового і кругового переміщення в циліндричному корпусі, а кінцева конічна частина рухомого штока с у взаємодії з оправками радіальних різців, які розміщені в циліндричному корпусі рівномірно по колу, базуючих і кріпильних елементів. (Гевко В.М. та інші. Технологічне забезпечення оброблення спеціальних внутрішніх поверхонь. Тернопіль, 2007, ТДТУ, рис. 4.16 прототип). Основні недоліки прототипу - нетехнологічність конструкції та велике зусилля при розточуванні. В основу корисної моделі поставлена задача зменшення зусилля розточування і удосконалення конструкції. Поставлена задача вирішується шляхом виконання розточувальної головки у вигляді рухомого штока з можливістю осьового і кругового переміщення в циліндричному корпусі, а кінцева конічна частина рухомого штока є у взаємодії з оправками радіальних різців, які розміщені в циліндричному корпусі рівномірно по колу, базуючих і кріпильних елементів, причому за конічною частиною рухомого штока виконана циліндрична напрямна, яка є у взаємодії з отвором лівої втулки тертя з можливістю осьового переміщення, яка жорстко встановлена на лівому кінці циліндричного корпусу, зовнішній діаметр циліндричного виступу циліндричного корпусу є у взаємодії з наскрізним отвором кришки, ріжучі кінці є у взаємодії з наскрізними отворами кришки з можливістю радіального переміщення, на оправках радіальних різців зі сторони ріжучих елементів виконані циліндричні виступи, які є у взаємодії з внутрішніми діаметрами відтискних пружин, а лівий кінець циліндричного корпусу жорстко закріплений в патроні токарного верстата. Розточувальна головка зображена на кресленнях, де: на фіг. 1 зображений загальний вигляд головки; на фіг.2 - переріз А-А на фіг. 1. Розточувальна головка виконана у вигляді рухомого штока 1 з можливістю осьового і кругового переміщення в циліндричному корпусі 2, а кінцева конічна частина 3 рухомого штока 1 є у взаємодії з радіальними різцями 4. Зовнішній діаметр циліндричного виступу 5 циліндричного корпусу 2 є у взаємодії з наскрізним отвором 7 кришки 8, а радіальні різці 4 розміщені в циліндричному виступі 5 циліндричного корпусу 2 рівномірно по колу з ріжучими кінцями 6 і є у взаємодії з наскрізними отворами 7 кришки 8 з можливістю радіального переміщення. На оправках радіальних різців 4 зі сторони ріжучих кінців 6 виконані циліндричні виступи 9, які є у взаємодії з внутрішніми діаметрами відтискних пружин 10. З лівого кінця за конічною частиною 3 рухомого штока 1 виконана циліндрична напрямна 11, яка є у взаємодії з отвором лівої втулки тертя 12 з можливістю осьового переміщення, яка жорстко встановлена на лівому кінці циліндричного корпусу 2. Крім цього, права частина рухомого штока 1 є у взаємодії з правою втулкою 13 тертя, яка жорстко встановлена у правому кінці циліндричного корпусу 1. Лівий кінець циліндричного корпусу 2 жорстко закріплений в патроні 14 токарного верстата. Заготовку 15, в отворі якої необхідно розточити кільцеву канавку 16, розміщують в пристрої на напрямних токарного верстата (на кресленні не показано), а розточувальну головку з правого кінця жорстко закріплюють відомим способом у пневмоциліндрі 17, а між торцем циліндричного корпусу 2 і пневмоциліндром встановлено дві пружини 18 і 19 стиснення для покращення осьового переміщення розточувальної головки. Пневмоциліндр 17 жорстко встановлено в корпусі задньої бабки 20 верстата з можливістю осьового переміщення. Робота розточувальної головки здійснюється наступним чином. Заготовку 15, в якій необхідно розточити кільцеву канавку 16, встановлюють в пристрій токарного верстата відомої конструкції на напрямні між патронами 14 токарного верстата і пневмоциліндром 17. Заготовку 15 встановлюють в пристрої на верстаті таким чином, щоб ріжучі кінці 6 розточувальних різців 4 знаходилися напроти кільцевих канавок 16, які необхідно розточувати. Місце їх розміщення здійснюється пневмоциліндром 17 разом з задньою бабкою 20 верстата. Після проведення підготовчих операцій включають верстат і за допомогою пневмоциліндра 17 рухомий шток 1 переміщають вліво. При цьому він конічною частиною 3 діє на конусні торці радіальних різців 4 і здійснює процес розточування кільцевої канавки 16. Після закінчення технологічного процесу розточування кільцевої канавки 16 задня бабка 20 разом з пневмоциліндром 17 переміщається вправо, при цьому радіальні різці 4 під дією відтискних пружин 10 відходять у вихідне положення. Готову деталь знімають з верстата, а на її місце встановлюють нову. 1 UA 89727 U До переваг пристрою належить удосконалення конструкції і підвищення продуктивності праці за рахунок зручності головки в роботі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Розточувальна головка, що виконана у вигляді рухомого штока з можливістю осьового і кругового переміщення в циліндричному корпусі, а кінцева конічна частина рухомого штока є у взаємодії з оправками радіальних різців, які розміщені в циліндричному корпусі рівномірно по колу, базуючих і кріпильних елементів, яка відрізняється тим, що за конічною частиною рухомого штока виконана циліндрична напрямна, яка є у взаємодії з отвором лівої втулки тертя з можливістю осьового переміщення, яка жорстко встановлена на лівому кінці циліндричного корпусу, зовнішній діаметр циліндричного виступу циліндричного корпусу є у взаємодії з наскрізним отвором кришки з можливістю радіального переміщення, на оправках радіальних різців зі сторони ріжучих елементів виконані циліндричні виступи, які є у взаємодії з внутрішніми діаметрами відтискних пружин, а лівий кінець циліндричного корпусу жорстко закріплений в патроні токарного верстата. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
