Воронка для формування і ущільнення волокнистих стрічок

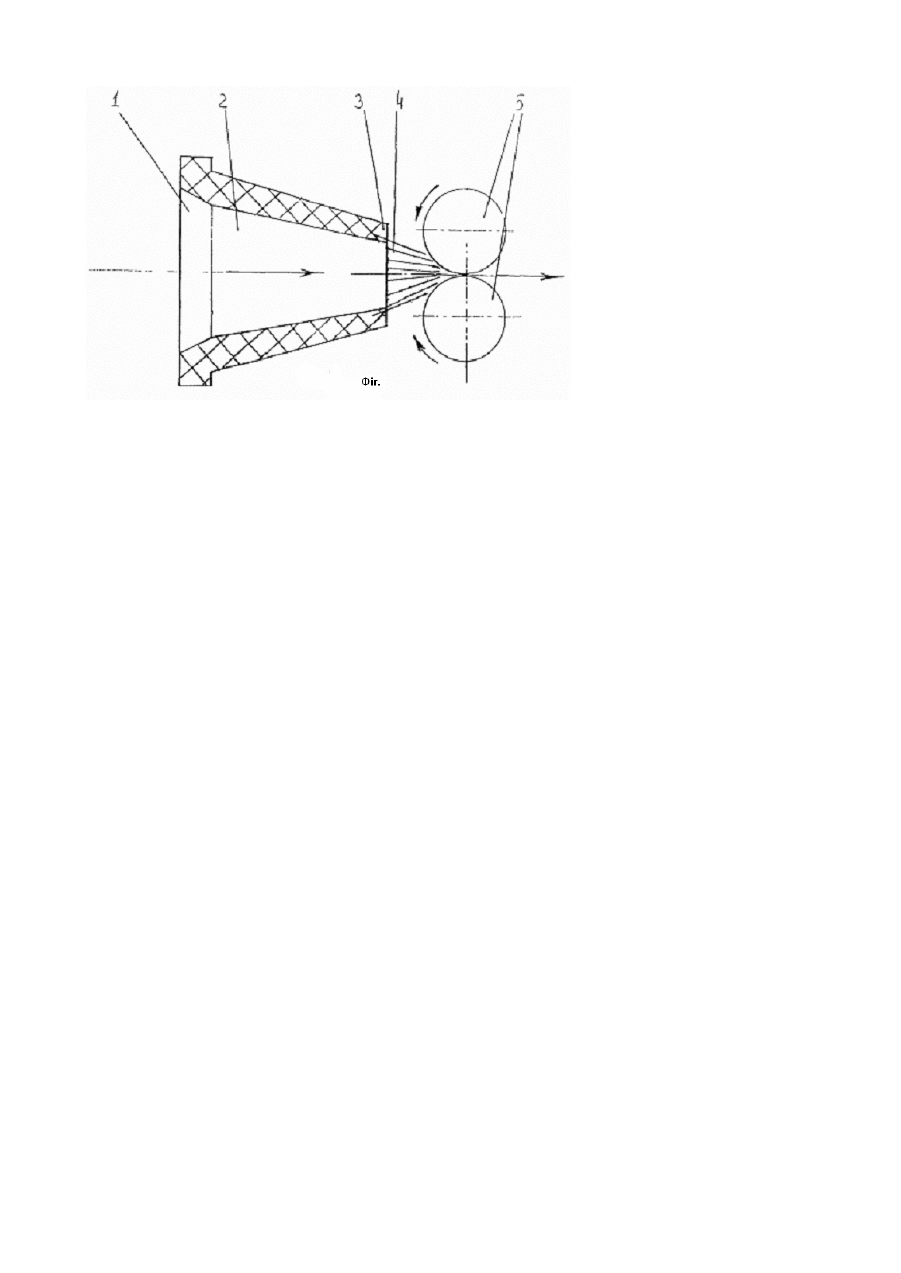

Винахід відноситься до текстильної промисловості, а саме до чесальних машин. Відомо, що існує воронка [див. Механическая технология текстильних материалов: Учебник для втузов. / Севастьянов А.Г., Осьмин Н.А., Щербаков В.П. и др. - М.: Легпромбытиздаг, 1989. - 512 с.. - ил.] Недоліками цієї воронки є: відсутність умов для розпрямлення та взаємної паралелізації волокон у стрічці, яка формується і ущільнюється та, як наслідок цього, низька ступінь ущільнення цієї волокнистої стрічки, обумовлена відсутністю засобу для розпрямлення, взаємної паралелізації і повздовжньої орієнтації волокон. За прототип прийнято воронку [див. Прядение хлопка и химических волокон, приготовление холстов, чесальной и гребенной ленты: Учебник для втузов. / Борзунов И.Г., Бадалов И.И. и др. - 2-е изд., перераб. и дополн. - М.: Легкая и пищевая промышленность, 1982. - 367 с.]. Ця воронка містить засіб для підвищення ступеня ущільнення вихідного продукту у вигляді додаткової воронки - вкладиша, який розміщено частково у внутрішньому боці основної (зовнішньої) воронки. Така конструкція воронки дозволяє підвищити масу стрічки у тазу за рахунок скорочення кількості та розмірів повітряного проміжку між волокнами у стрічці. Недоліками цього технічного рішення є: відсутність умов для розпрямлення, взаємної паралелізації і повздовжньої орієнтації волокон у стрічці, яка формується та ущільнюється, а також недостатня ступінь ущільнення стрічки, обумовлена відсутністю засобу для розпрямлення, взаємної паралелізації та повздовжньої орієнтації волокон. Задачею винаходу є: створення воронки для формування і ущільнення волокнистих стрічок на чесальних машинах, в якій за рахунок конструктивних особливостей, можливо було б покращити якість чесальних стрічок, та пряжі яка з них виробляється, та одночасно підвищити масу чесальної стрічки у тазу. Це досягається тим, що воронка, яка містить засіб для підвищення ступеня ущільнення вихідної стрічки, додатково вміщує засіб для розпрямлення, взаємної паралелізації та повздовжньої орієнтації волокон у стрічці, що формується та ущільнюється, у вигляді сукупності голок, у яких затуплені кінчики жорстко закріплені по периметру ви хідного отвору воронки наприклад впаяні, а гострі кінчики зближені між собою у вигляді кола, або у вигляді еліпсу, або у вигляді овалу, та максимально наближені до живильних валиків витяжного приладу чесальної машини або до плющильних валиків чесальної машини. Засіб для формування та ущільнення волокнистих стрічок, забезпечує розпрямлення, взаємну паралелізацію та повздовжню орієнтацію волокон у стрічці, яка формується і ущільнюється, що забезпечує: підвищення маси чесальної стрічки у тазу, за рахунок скорочення кількості і розмірів повітряних проміжків між волокнами цієї стрічки, зменшення кількості неконтрольованих або плаваючих волокон в цій стрічці, шляхом підвищення довжини її волокон, при їх розпрямленні, взаємної паралелізації та повздовжньої орієнтації. Таким чином запропонований пристрій має цілу низку властивостей, які не співпадають з властивостями, що проявляють ознаки у відомих технічних рішеннях, і які не дорівнюють сумі цих властивостей, що дозволяє зробити висновок, запропоноване технічне рішення відповідає критерію "Суттєві відмінності". На Фіг. зображена схема запропонованого пристрою. Воронка містить вихідний отвір 1, ущільнюючий канал 2 та вихідний отвір 3 на кінці якого жорстко закріплені голки 4, наприклад впаяні, кінчики яких зближуються між собою у вигляді кола, або у вигляді еліпсу, або у вигляді овалу і які прочісують продукт. При цьому кінчики голок направлені до плющильних валиків 5, чесальної машини або до живильних валиків 6 витяжного приладу чесальної машини. Воронка працює наступним чином: ватка прочосу, входить у вхідний отвір 1, та пересувається до ущільнюючого каналу 2, до зони взаємодії з голками 4, які проникають у глибину ущільненого волокнистого потоку, що проходить крізь воронку. При цьому прочісуючі голки 4 прочісують задні кінчики волокон, що зажаті між плющильними або живильними валиками 5. Таким чином задні кінчики, цих волокон, розпрямляються, взаємно паралелізуються і орієнтуються уздовж свого руху. Завдяки цьому, підвищується маса стрічки у таз у, за рахунок скорочення кількості і розмірів повітряних проміжків між волокнами у стрічці, зменшується нерівність волокнистих напівфабрикатів і пряжі, яка виробляється із цієї стрічки, за рахунок підвищення довжини більш розпрямлених, взаємно паралелізованих та повздовж орієнтованих волокон, зменшується відсоток вміщення у стрічці волокон, які під час процесу витягування є неконтрольованими. Зменшення кількості неконтрольованих волокон здійснюється шляхом розпрямлення волокон, які містить стрічка. Запропонована авторами як винахід воронка, при її застосуванні, наприклад на чесальних машинах ЧМ-50 або "Текстіма" мод-1453, дозволить підвищити масу стрічки у тазу та зменшити нерівність напівфабрикатів та пряжі, знизити завантаження операторів чесальних машин та зменшити рівень обривності пряжі на прядильних машинах.
