Робочий орган землерийної машини

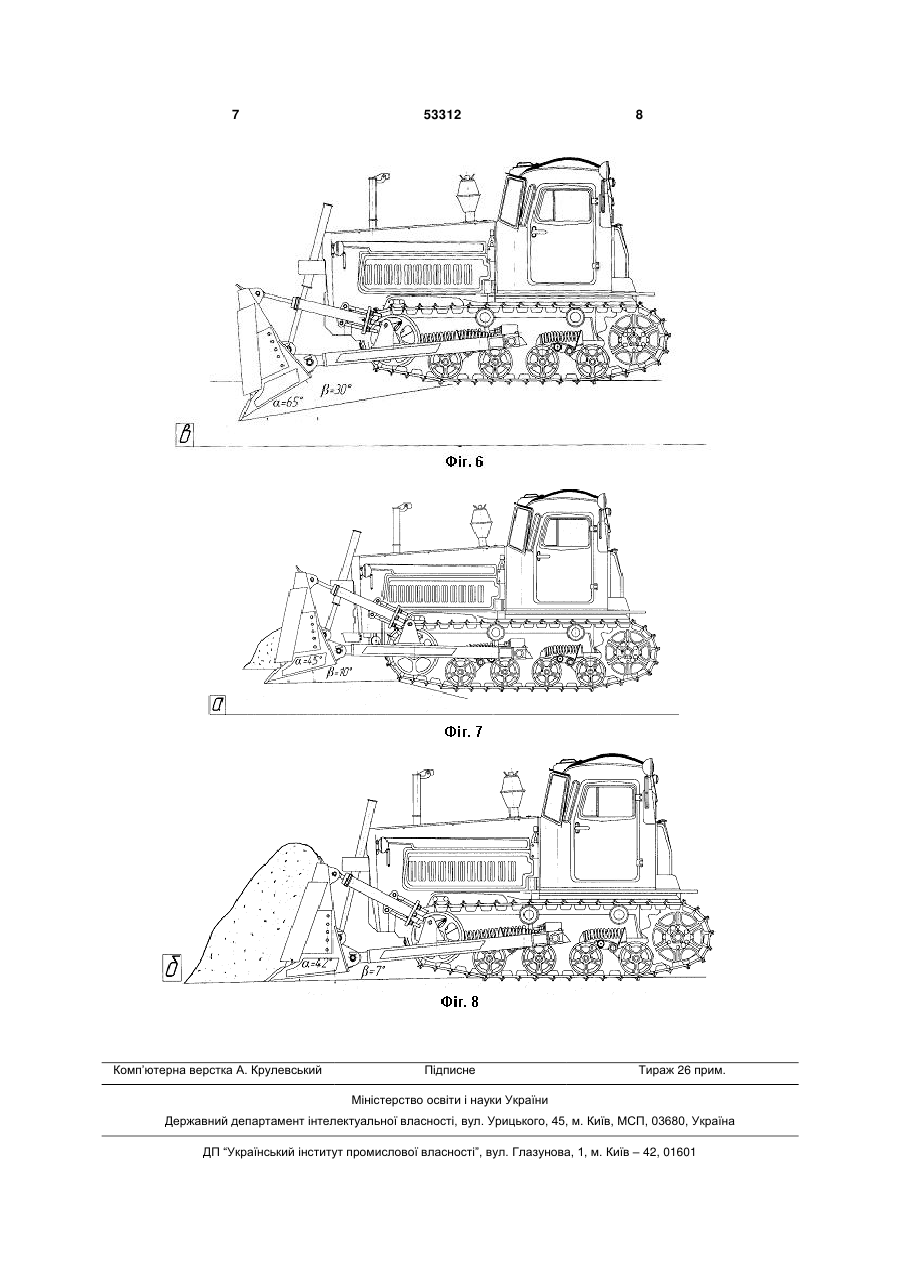

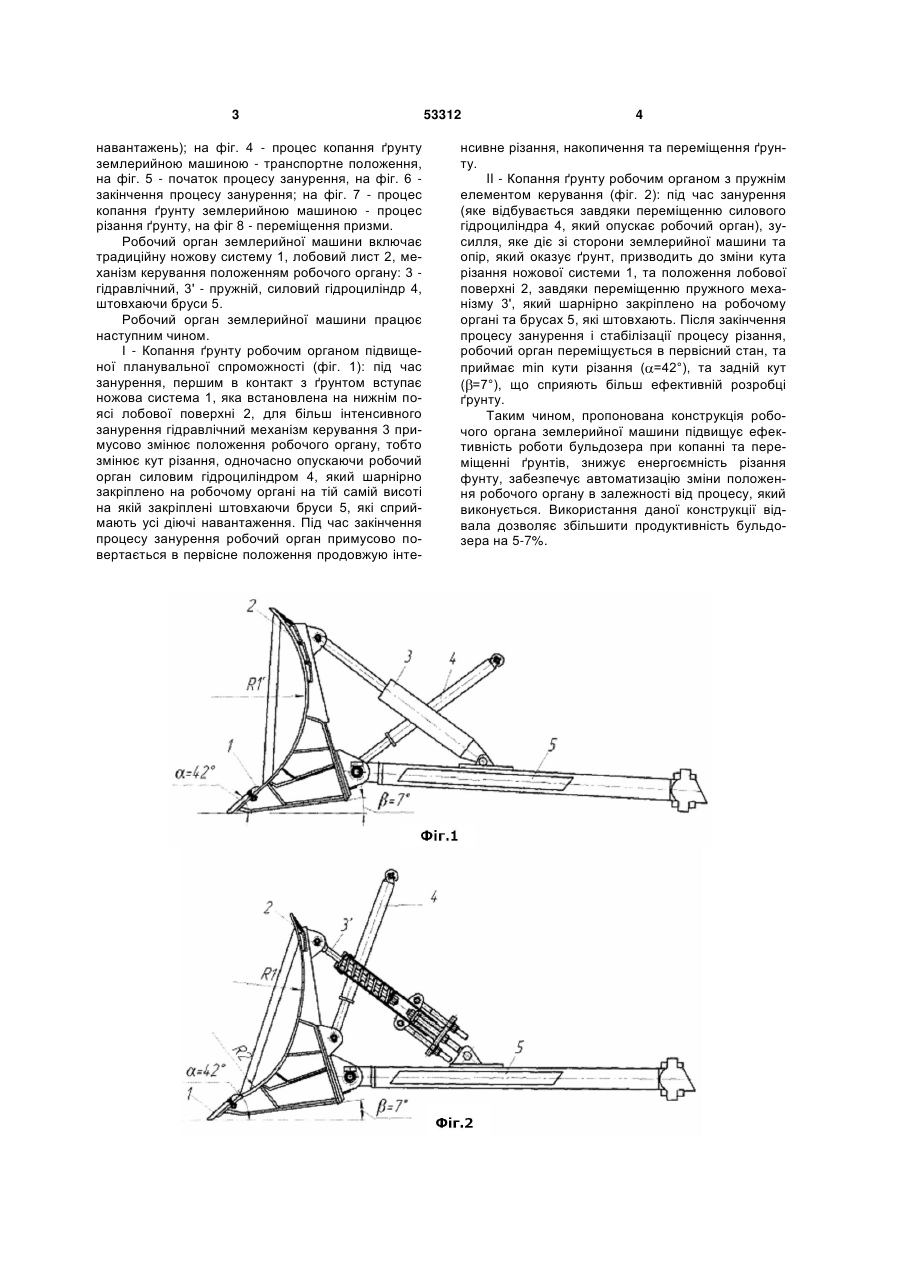

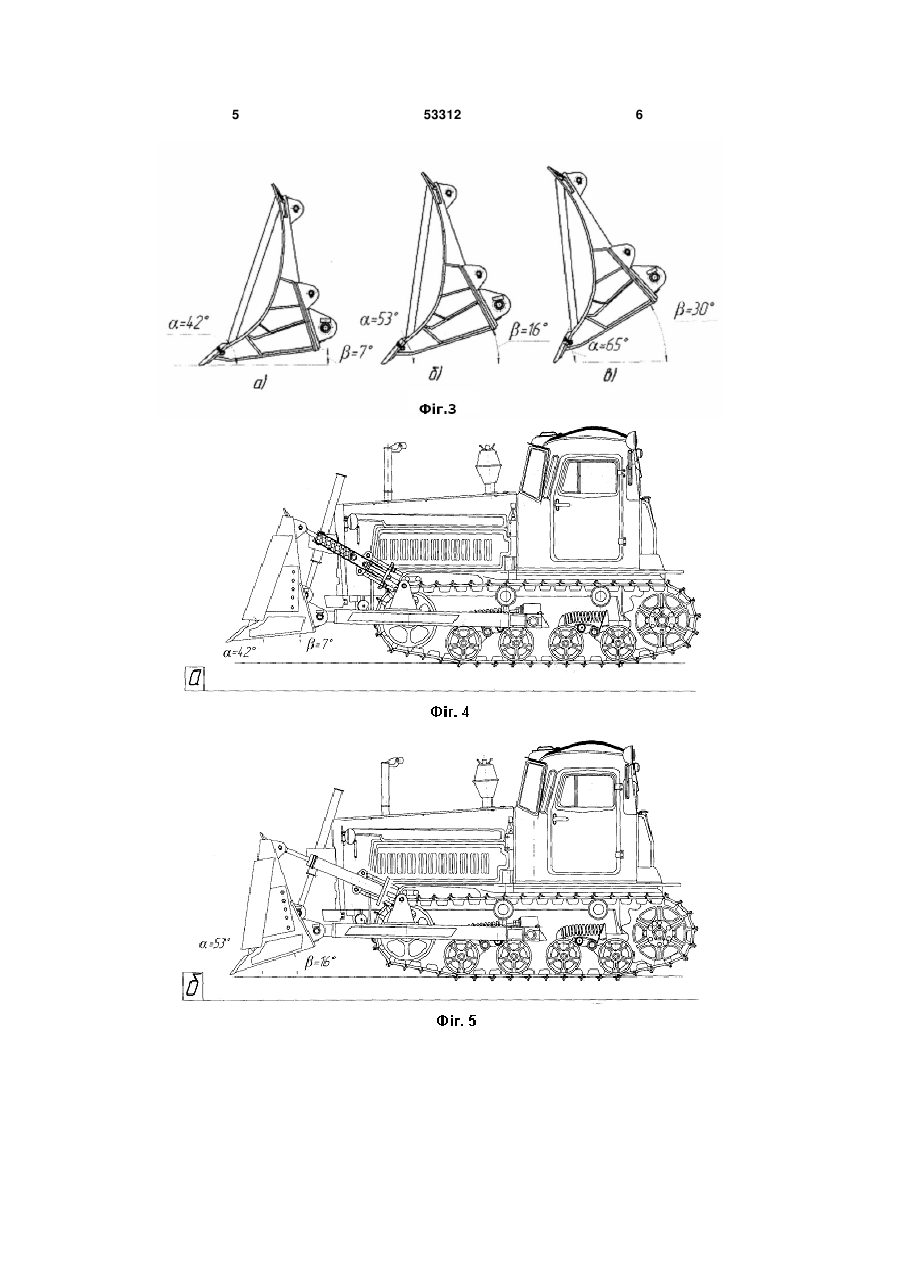

Робочий орган землерийної машини, що включає традиційну лобову поверхню з ножовою системою та традиційним заднім кутом, а також 3 навантажень); на фіг. 4 - процес копання ґрунту землерийною машиною - транспортне положення, на фіг. 5 - початок процесу занурення, на фіг. 6 закінчення процесу занурення; на фіг. 7 - процес копання ґрунту землерийною машиною - процес різання ґрунту, на фіг 8 - переміщення призми. Робочий орган землерийної машини включає традиційну ножову систему 1, лобовий лист 2, механізм керування положенням робочого органу: 3 гідравлічний, 3' - пружній, силовий гідроциліндр 4, штовхаючи бруси 5. Робочий орган землерийної машини працює наступним чином. І - Копання ґрунту робочим органом підвищеної планувальної спроможності (фіг. 1): під час занурення, першим в контакт з ґрунтом вступає ножова система 1, яка встановлена на нижнім поясі лобової поверхні 2, для більш інтенсивного занурення гідравлічний механізм керування 3 примусово змінює положення робочого органу, тобто змінює кут різання, одночасно опускаючи робочий орган силовим гідроциліндром 4, який шарнірно закріплено на робочому органі на тій самій висоті на якій закріплені штовхаючи бруси 5, які сприймають усі діючі навантаження. Під час закінчення процесу занурення робочий орган примусово повертається в первісне положення продовжую інте 53312 4 нсивне різання, накопичення та переміщення ґрунту. II - Копання ґрунту робочим органом з пружнім елементом керування (фіг. 2): під час занурення (яке відбувається завдяки переміщенню силового гідроциліндра 4, який опускає робочий орган), зусилля, яке діє зі сторони землерийної машини та опір, який оказує ґрунт, призводить до зміни кута різання ножової системи 1, та положення лобової поверхні 2, завдяки переміщенню пружного механізму 3', який шарнірно закріплено на робочому органі та брусах 5, які штовхають. Після закінчення процесу занурення і стабілізації процесу різання, робочий орган переміщується в первісний стан, та приймає min кути різання ( =42°), та задній кут ( =7°), що сприяють більш ефективній розробці ґрунту. Таким чином, пропонована конструкція робочого органа землерийної машини підвищує ефективність роботи бульдозера при копанні та переміщенні ґрунтів, знижує енергоємність різання фунту, забезпечує автоматизацію зміни положення робочого органу в залежності від процесу, який виконується. Використання даної конструкції відвала дозволяє збільшити продуктивність бульдозера на 5-7%. 5 53312 6 7 Комп’ютерна верстка А. Крулевський 53312 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
