Апарат для розширення верхньої та нижньої щелеп

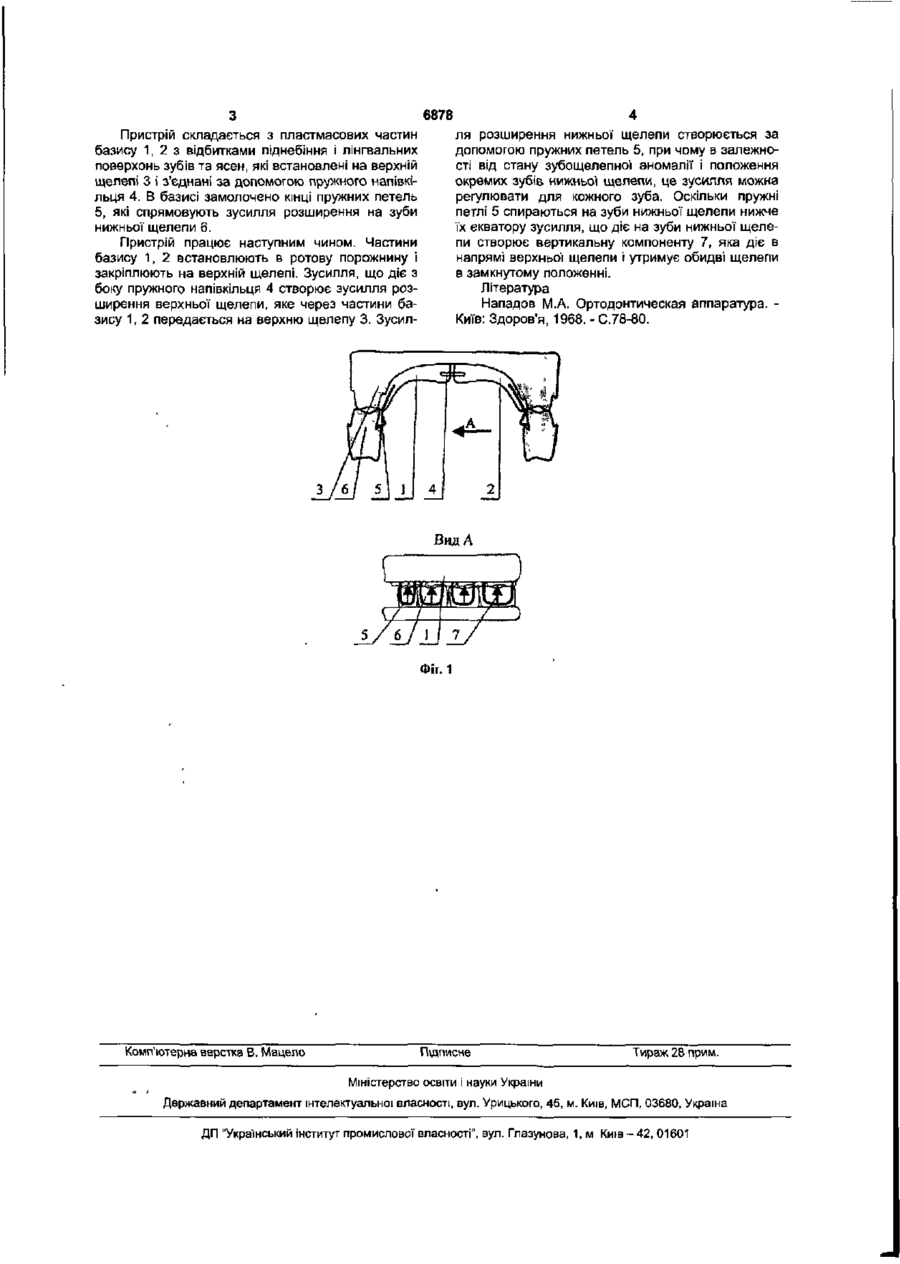

Апарат для розширення верхньої та нижньої щелеп, що містить складений з двох частин базис, який має відбитки лінгвальних поверхонь зубного ряду та пружне півкільце, що з'єднує частини базису, який відрізняється тим, що він додатково містить пружні петлі, які замолочені кінцями в базисі і спираються на зуби нижньої щелепи нижче їх екватора. Корисна модель відноситься до медицини, а точніше до пристроїв, що призначені для виправлення зубощелепних аномалій, зокрема для розширення верхньої та нижньої щелеп Найбільш близьким за технічною сутністю до пристрою, що заявляється, є пристрій [1] для розширення верхньої та нижньої щелеп, що містить складений з двох частин базис, який має відбитки лінгвальних поверхонь зубного ряду та пружне напівкільце, що з'єднує частини базису. Недоліком прототипу є неможливість індивідуального регулювання зусиль розширення, що діють на кожний окремий зуб нижньої щелепи. Для лікування необхідно, що б верхня та нижня щелепи були в замкненому (закритому) положенні При розмиканні щелеп зусилля розширення прикладається в основному на кінцеву частину коронки зуба, що призводить не до поступального переміщення зубів, а до їх повороту. Розширення щелеп проводиться не тільки вдень, але й вночі, коли пацієнт спить. В стані сну жувальні м'язи розслабляються і щелепи розмикаються Недоліком прототипу є те, що він не утримує зуби верхньої' та нижньої щелеп в замкненому положенні в стані розслаблення жувальних м'язів пацієнта. Корисна модель, що заявляється, вирішує задачу підвищення ефективності ортодонтичного лікування пацієнтів, за рахунок раціонального розподілення зусиль, що діють на зуби нижньої щелепи і в запобіганні ускладнень, лікування, що полягають у повороті зубів нижньої щелепи навколо горизонтальної' осі під дією сил розширення. Технічний результат, що досягається, полягає в можливості регулювання зусиль розширення, які прикладаються до кожного окремого зуба нижньої щелепи, та утриманні зубів верхньої та нижньої щелеп в замкнутому положенні в стані розслаблення жувальних м'язів. Зазначена задача вирішується завдяки тому, що запропонований апарат для розширення верхньої та нижньої щелеп, що містить складений з двох частин базис, який має відбитки лінгвальних поверхонь зубного ряду та пружне напівкільце, що з'єднує частини базису, згідно корисної моделі додатково містить пружні петлі, які замолочені кінцями в базисі і спираються на зуби нижньої щелепи нижче їх екватору Відмінною особливістю пристрою, який заявляється, є те, що запропонований пристрій додатково містить пружні петлі, які замолочені кінцями в базисі і те, що вони спираються на зуби нижньої щелепи нижче їх екватору. Наявність пружних петель, які замолочені кінцями в базисі і спираються окремо на кожний зуб нижньої щелепи дозволяє регулювати зусилля розширення, що прикладається до кожного окремого зуба Завдяки тому, що петлі спираються на зуби нижньої щелепи нижче їх екватору, з боку пружної петлі на зуби нижньої" щелепи діє вектор зусилля, що має вертикальну складову, яка діє в напрямі верхньої щелепи. Ця складова утримує обидві щелепи в замкнутому положенні в стані розслаблення жувальних м'язів і дозволяє проводити лікування під час сну пацієнта Сутність корисної моделі пояснюється за допомогою Фіг.1, на якій подано схему запропонованого пристрою. 00 ОО CO 6878 Пристрій складається з пластмасових частин базису 1, 2 з відбитками піднебіння і лінгвальних поверхонь зубів та ясен, які встановлені на верхній щелепі 3 і з'єднані за допомогою пружного напівкільця 4. В базисі замолочено кінці пружних петель 5, які спрямовують зусилля розширення на зуби нижньої щелепи 6. Пристрій працює наступним чином. Частини базису 1, 2 встановлюють в ротову порожнину і закріплюють на верхній щелепі. Зусилля, що діє з боку пружного напівкільця 4 створює зусилля розширення верхньої щелепи, яке через частини базису 1, 2 передається на верхню щелепу 3. Зусил ля розширення нижньої щелепи створюється за допомогою пружних петель 5, при чому в залежності від стану зубощелепної аномалії і положення окремих зубів нижньої щелепи, це зусилля можна регулювати для кожного зуба. Оскільки пружні петлі 5 спираються на зуби нижньої щелепи нижче їх екватору зусилля, що діє на зуби нижньої щелепи створює вертикальну компоненту 7, яка діє в напрямі верхньої щелепи і утримує обидві щелепи в замкнутому положенні. Література Нападов М.А. Ортодонтическая аппаратура, Київ: Здоров'я, 1968. - С.78-80. Вид А Комп'ютерна верстка В. Мацепо Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
