Роликова центрифуга для формування тіл обертання

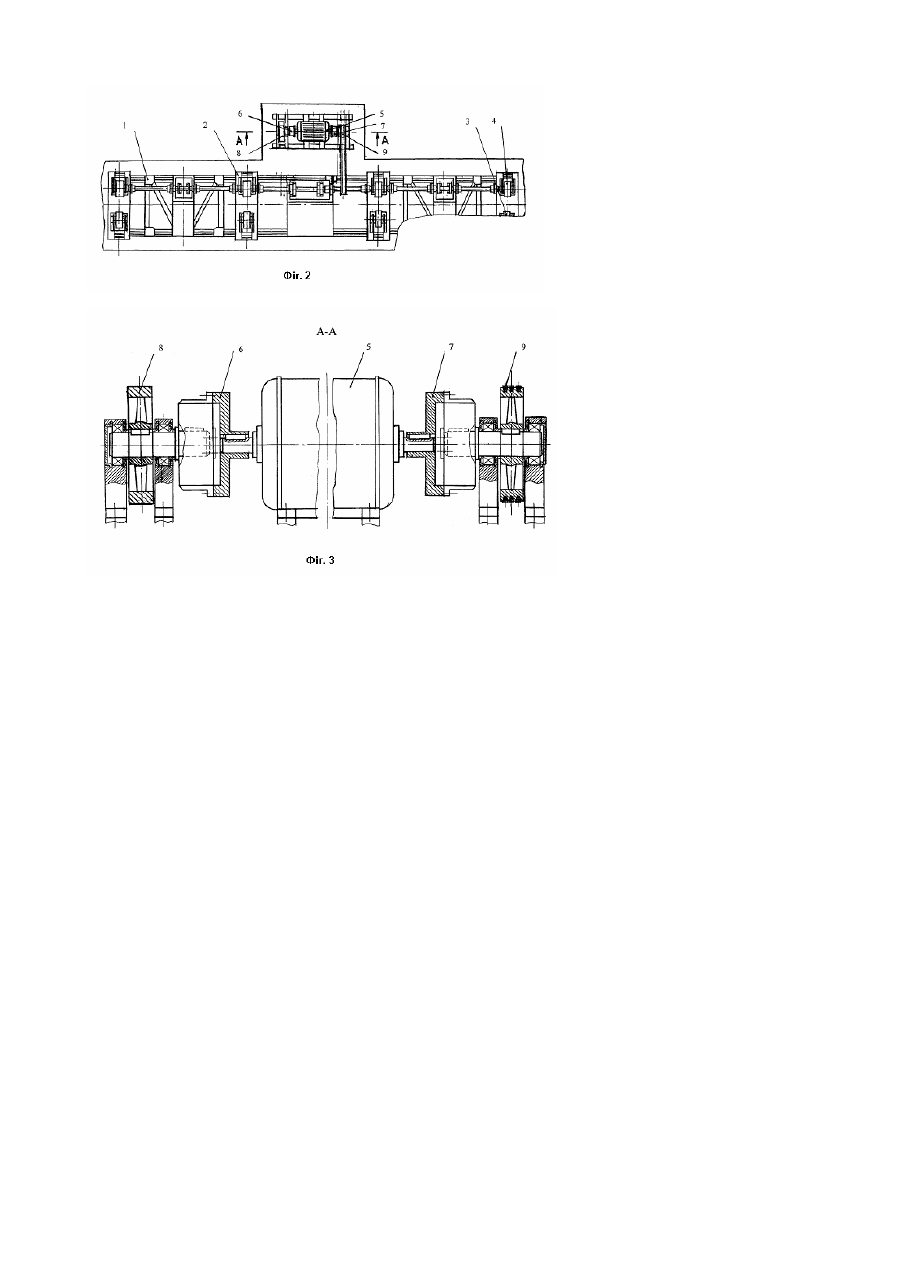

Винахід відноситься до промисловості збірного залізобетону і призначений для відцентрового формування тіл обертання, переважно довгомірних, типу труб, опор ЛЕП і т.д. В основу винаходу покладено завдання по зниженню потужності і спрощенню конструкції роликових центрифуг. Відомі центрифуги для формування тіл обертання, які містять раму з парно зблокованими з приводними і холостими котками, клинопасову передачу і електродвигун, (див. книгу А.Н.Попова „Оборудование для производства бетонних и железобетонных тр уб", М, Ма шиностроение, 1965, стр.80). Недоліком цих центрифуг є підвищений пусковий момент привода, викликаний асиметричним розміщенням бетонної суміші в формі в початковий момент формування. В зв'язку з цим центрифуги оснащують додатковим приводом, який застосовується тільки в початковий момент формування, а потім, після розподілу бетонної суміші, відключається. Найбільш близьким аналогом, що обраний авторами як прототип, є двомісна центрифуга для формування тіл обертання, (авторське свідоцтво СРСР №1759641, В28В21/30), в якій з метою зниження енергомісткості формування електродвигун розміщений між рядами приводних катків і з'єднаний з ними за допомогою муфт зчеплення і клинопасових передач. Недоліком даного пристрою є обов'язкове застосування саме двомісної центрифуги, а також необхідність синхронізації формування на одній центрифузі з монтажно - демонтажними і допоміжними операціями на інший, що є дуже складним. В зв'язку з цим в основу винаходу покладено удосконалення приводу одномісної центрифуги для формування тіл обертання. Поставлена задача вирішена шляхом введення в конструкцію центрифуги маховика, з'єднаного з електродвигуном за допомогою зчіпної муфти. Центрифуга складається з рами, попарно зблокованих приводних і холостих катків, клинопасової передачі і електродвигуна. Вал останнього з одного кінця з'єднаний за допомогою зчіпної муфти з шківом клинопасової передачі, а з іншого - також за допомогою зчіпної муфти з маховиком. Таке конструктивне рішення дозволяє полегшити запуск центрифуги за рахунок застосування енергії маховика. На фіг.1 показана роликова центрифуга для формування тіл обертання, на фіг.2 - її вид в плані, на фіг.3 - розріз А-А.(фіг.2). Роликова центрифуга для формування тіл обертання містить раму 1, на якій в підшипникових опорах 2 встановлені парно - зблоковані холості З і привідні котки 4 і електродвигун 5. Вал електродвигуна з одного кінця з'єднаний за допомогою зчіпної муфти 6 з шківом клинопасової передачі, а з іншого за допомогою зчіпної муфти 7 з маховиком 8. Центрифуга працює таким чином. На початку процесу під час монтажу і демонтажу форм і допоміжних операцій розкручується маховик 8. При цьому муфта 6 відключена, а муфта 7 включена. Після цього вмикається муфта 6 і форма з бетонною сумішшю приводиться в обертання сумісною енергією маховика 8 і електродвигуна 5. Після запуску центрифуги маховик 8 відключається за допомогою муфти 7 і центрифуга працює в звичайному режимі. Застосування запропонованої роликової центрифуги дозволяє одержати такі переваги: - зниження встановленої потужності центрифуги; - зниження енергомісткості формування; - спрощення конструкції центрифуги в зв'язку з відсутністю додаткового пускового приводу.
