Прилад для резонансної низькоінтенсивної фізіотерапії з використанням зовнішнього носія інформації

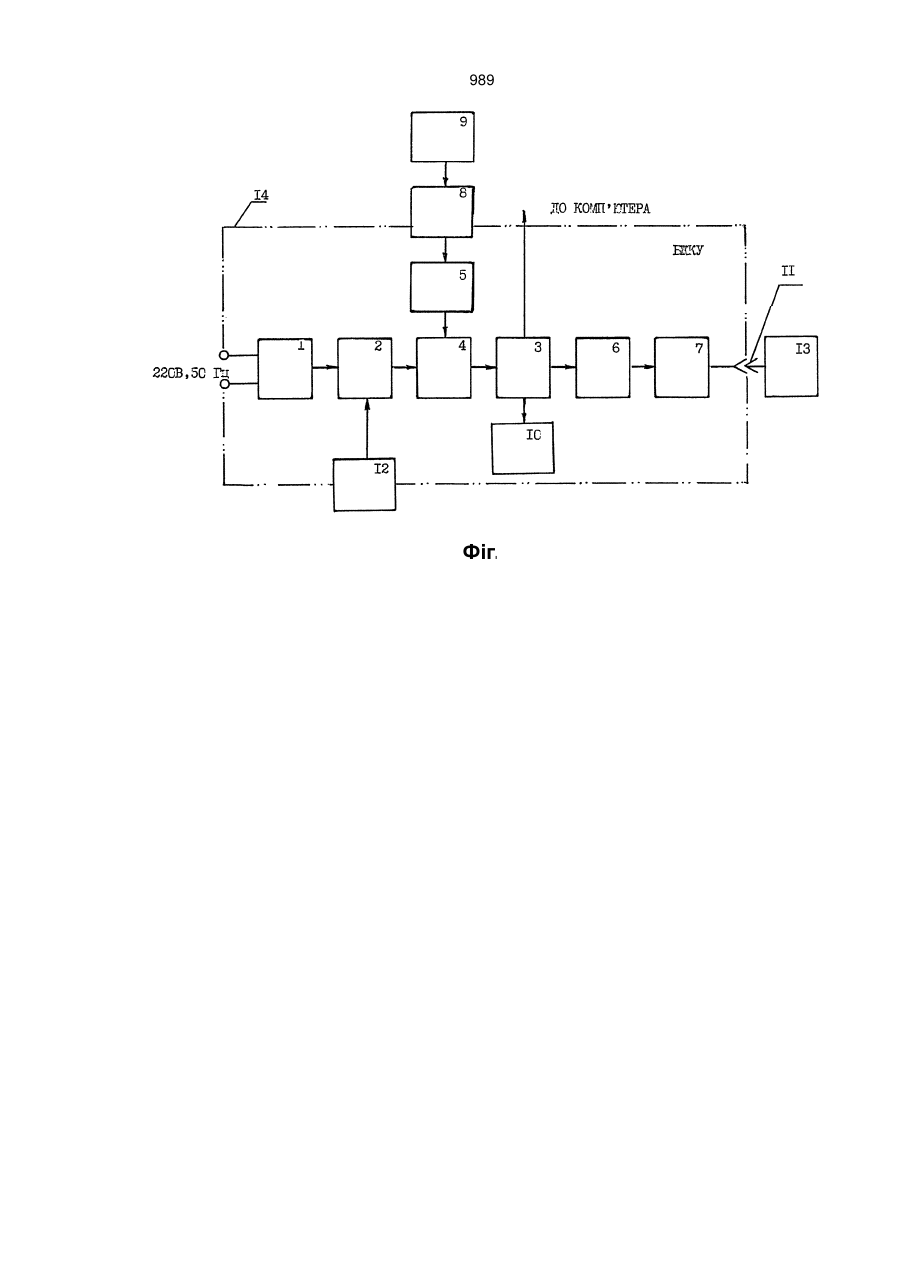

Прилад для резонансної низькоінтенсивної фізіотерапії з використанням зовнішнього носія інформації, що містить корпус, в якому встановлені блок живлення, контролю, автономного управління і/або управління з використанням зовнішнього носія інформації, та органи керування і індикації (БЖКУ), який включає субблок живлення, мікро-ЕОМ, обладнану пристроєм для підключення її до зовнішнього комп'ютера, пристрій створення цифрової, світлової та звукової індикацій режимів управління змінним виконуючим пристроєм (ЗВП), посилювач потужності вихідних сигналів управління, розняття, встановлене на корпусі для підключення до БЖКУ ЗВП, та ЗВП, призначений для забезпечення лікувальної дії визначеного фізичного фактора на рецепторне поле (РП), рефлексогенну зону (РЗ) або біологічно-активну точку (БАТ) тіла пацієнта, який відрізняється тим, що мікро-ЕОМ доповнена пристроєм зчитування, обладнаним приймальним вікном, закріпленим на корпусі, і контактною групою для прийому й механічної фіксації ЧІП-карти - зовнішнього носія інформації, а мікро-ЕОМ виконана у вигляді гальванічне поєднаних пристрою управління, мікроконтролера. першого узгоджувального пристрою буфера, призначеного для узгодження виходу пристрой управління та виходу контактної групи з входом мікроконтролера, другого узгоджувального пристрою - буфера, призначеного для узгодження виходу мікроконтролера з входом посилювача потужності вихідних сигналів управління, при цьому вхід субблока живлення БЖКУ призначений для підключення до мережі живлення, а вихід субблока живлення підключений до першого входу пристрою управління мікро-ЕОМ, до другого входу пристрою управління мікро-ЕОМ підключені зовнішні органи керування, а вихід пристрою управління мікро-ЕОМ - до першого входу першого узгоджувального пристрою - буфера, до другого входу якого підключений вихід контакної групи, вхід контактної групи підключений до виходу приймального вікна, призначеного для прийому ЧІП-карти, а вихід першого узгоджувального пристрол) - буфера  підключений до входу мікроконтролера, перший вихід якого підключений до входу другого узгоджувального пристрою -буфера, другий вихід мікроконтролера підключений до входу пристрою формування сигналів цифрової, світлової та звукової індикацій режимів управління, а третій вихід мікроконтролера призначений для підключення до інтерфейсу зовнішнього комп'ютера, вихід другого узгоджувального пристрою -буфера   підключений до входу посилювача потужності вихідних сигналів управління, вихід якого обладнаний розняттям, встановленим на корпусі, призначеного для підключення до БЖКУ ЗВП для забезпечення лікувальної дії визначеного фізичного фактора на РП. РЗ або БАТ тіла пацієнта.
