Дисковий копач коренеплодів

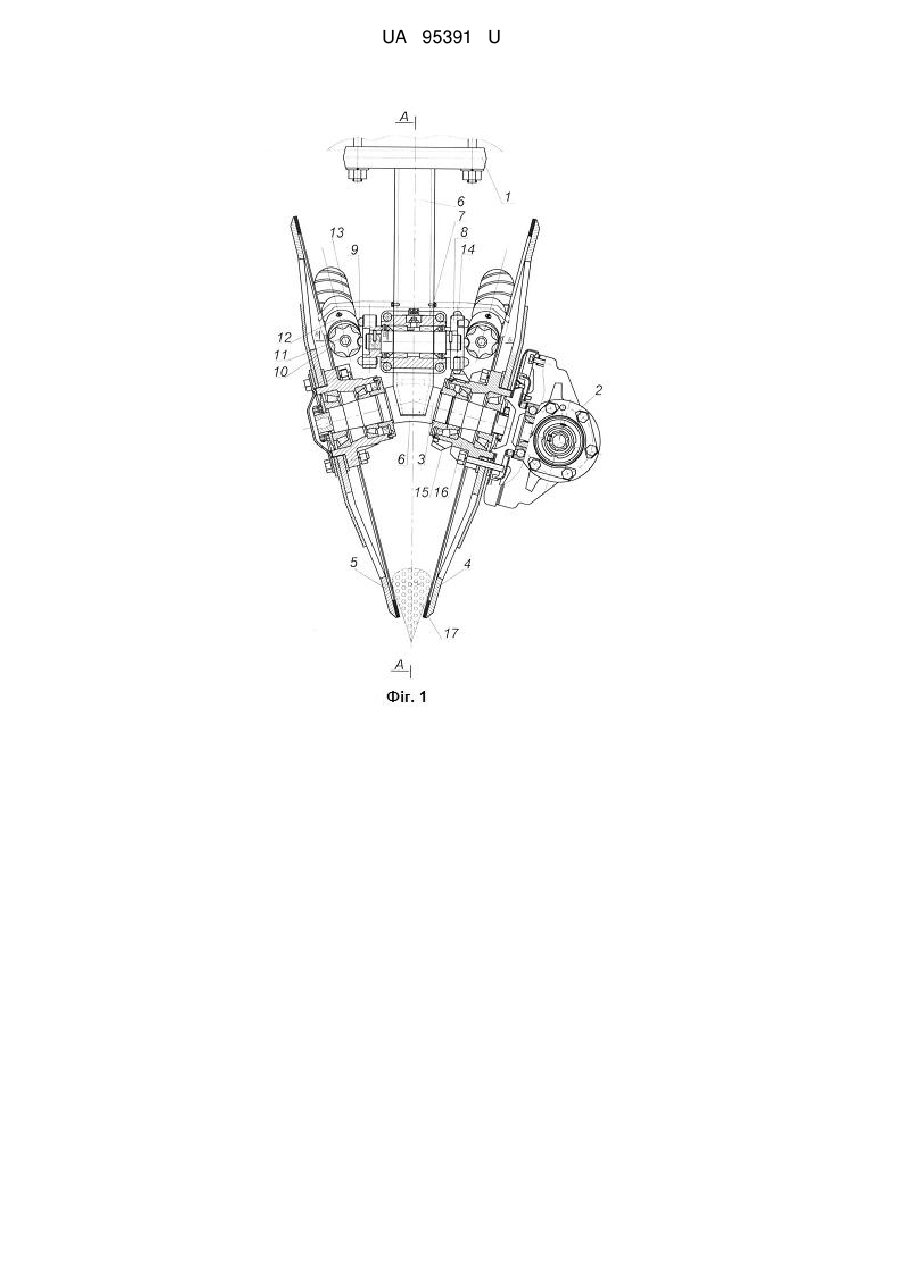

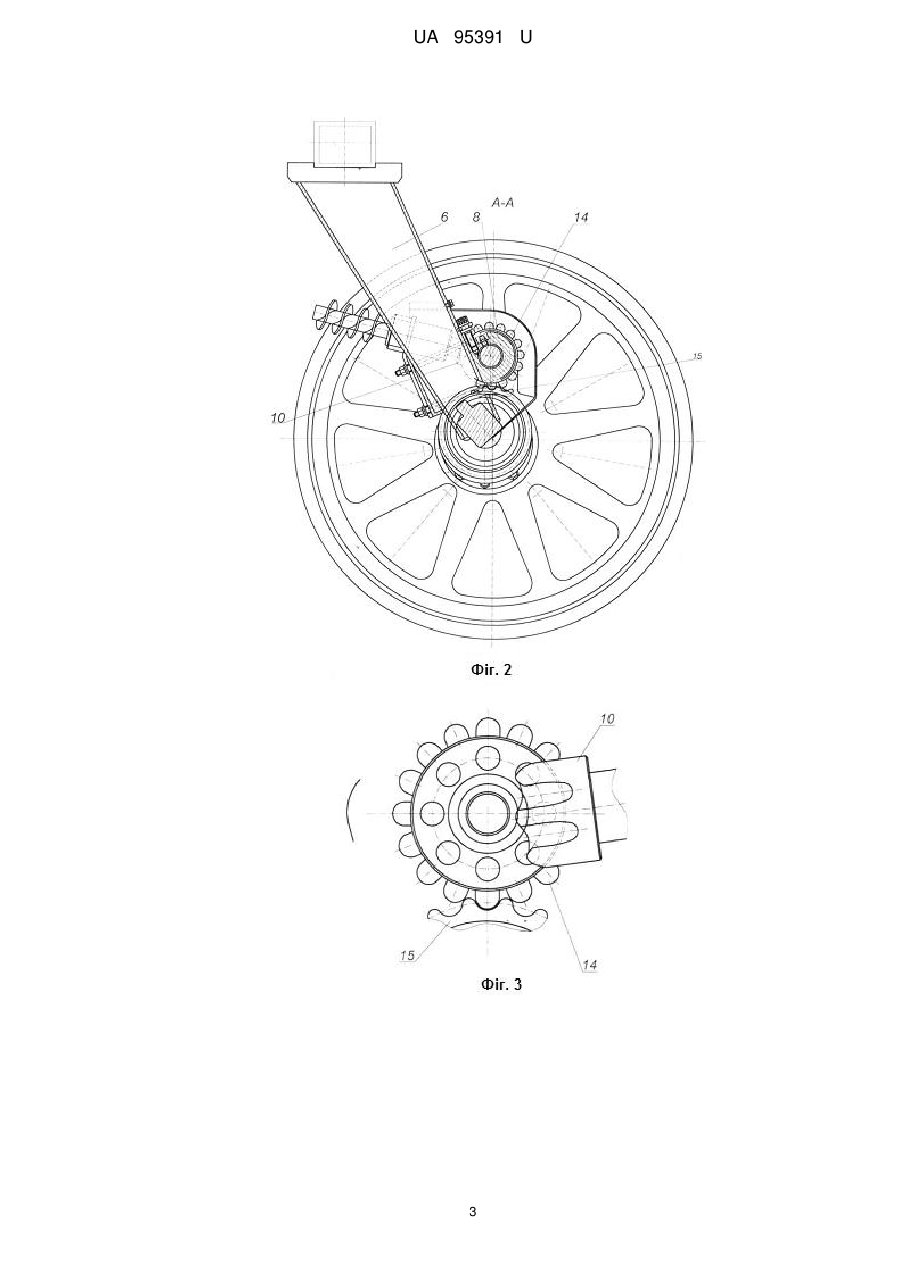

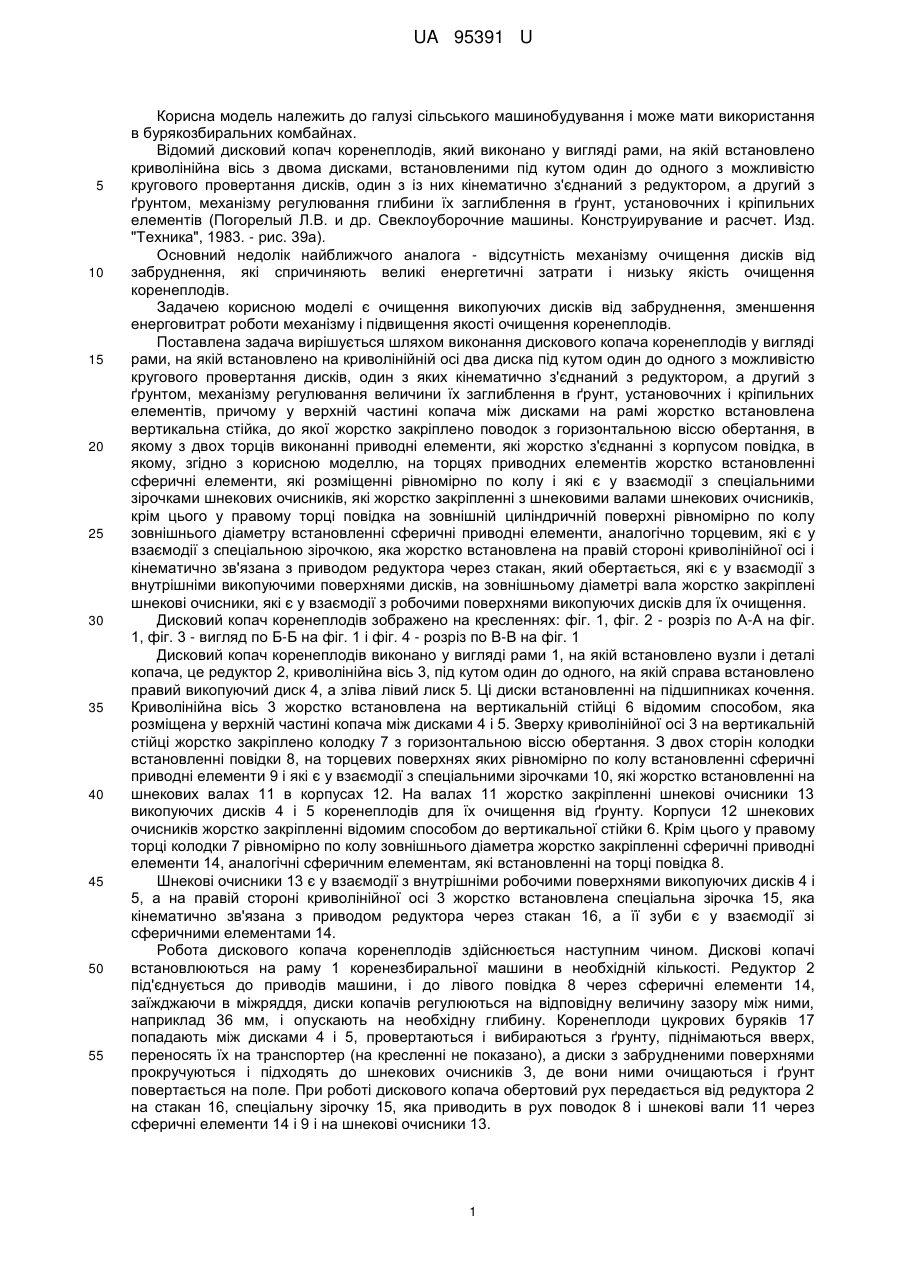

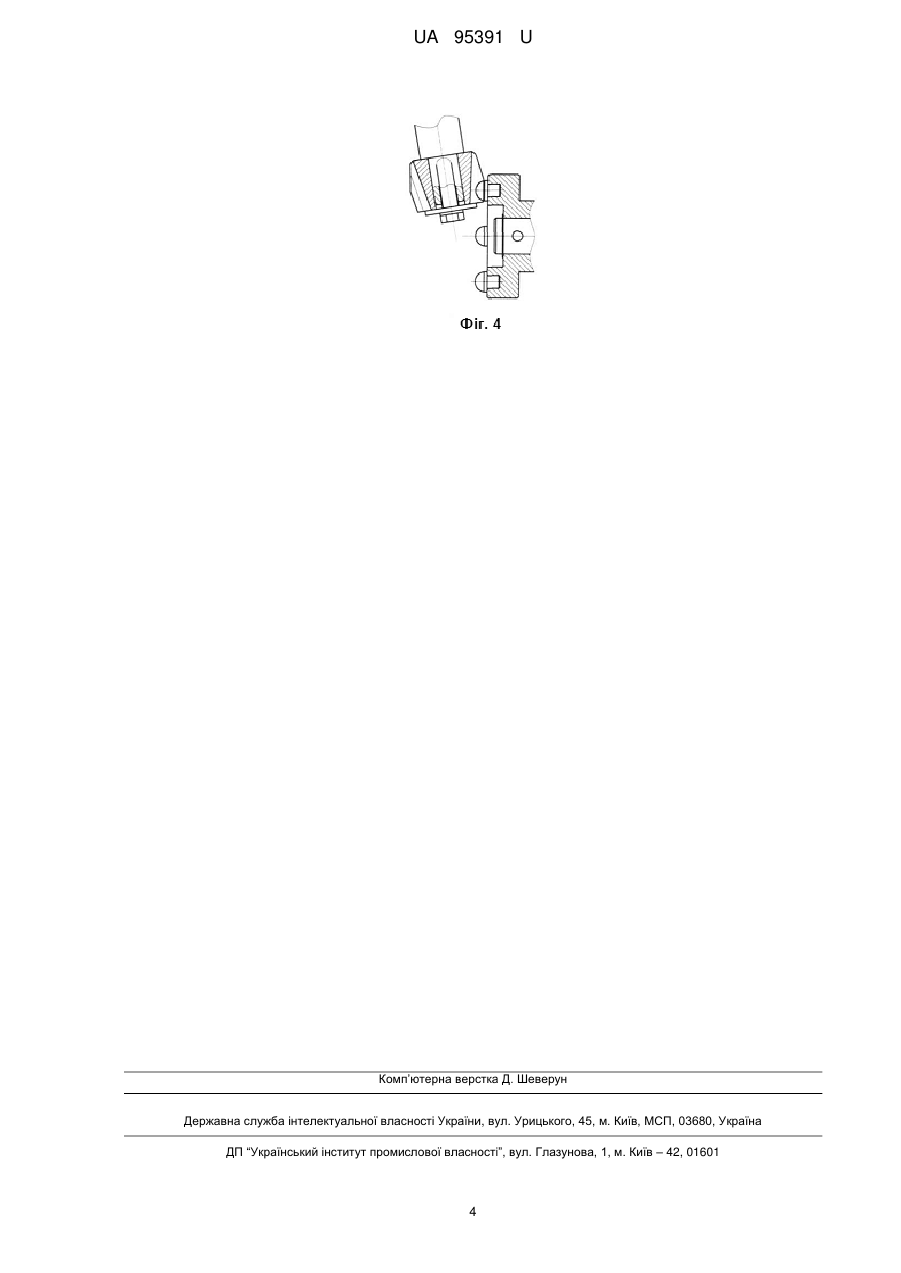

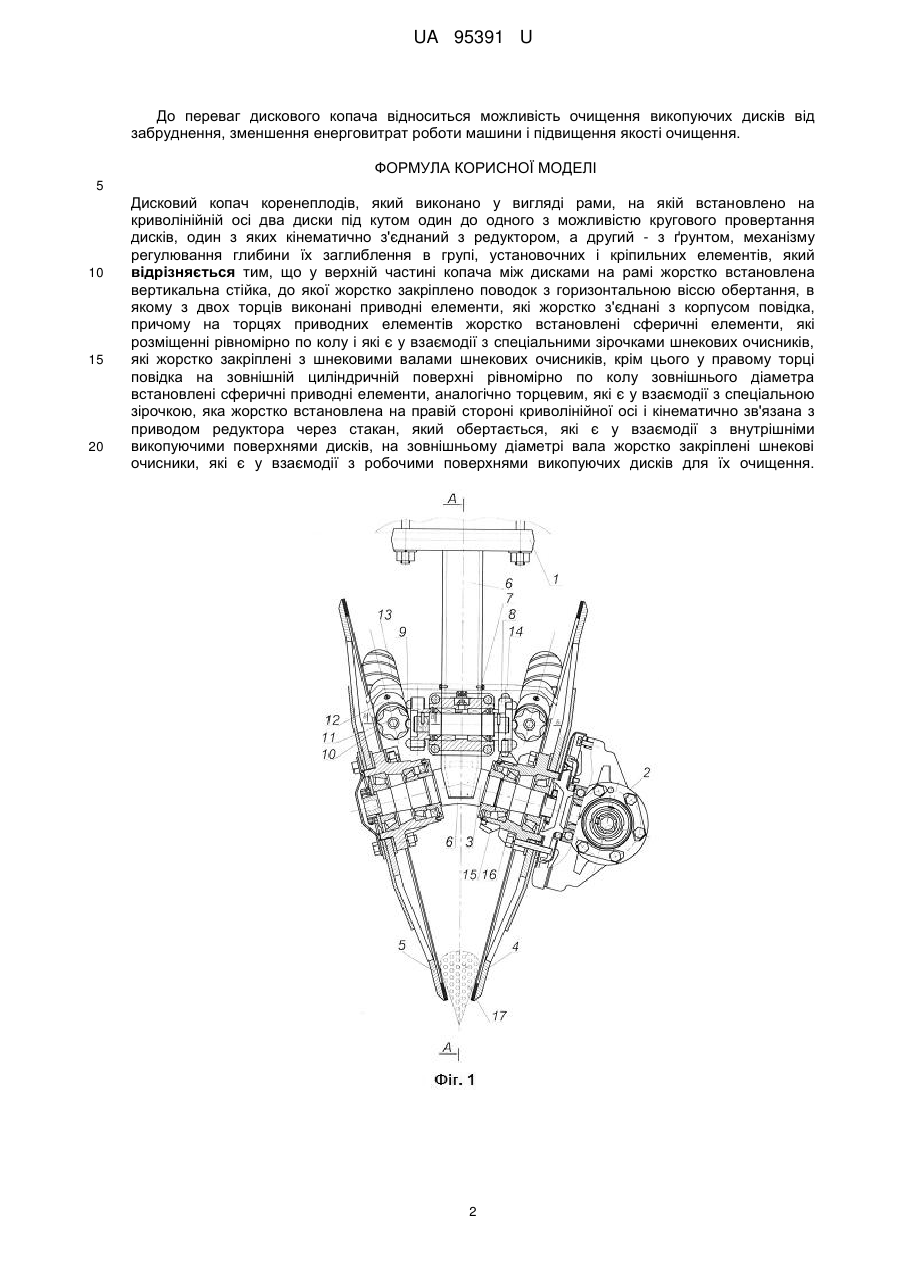

Реферат: Дисковий копач коренеплодів виконано у вигляді рами, на якій встановлено на криволінійній осі два диски під кутом один до одного з можливістю кругового провертання дисків, один з яких кінематично з'єднаний з редуктором а другий з ґрунтом, механізму регулювання глибини їх заглиблення в групі, установочних і кріпильних елементів. У верхній частині копача між дисками на рамі жорстко встановлена вертикальна стійка, до якої жорстко закріплено поводок з горизонтальною віссю обертання, в якому з двох торців виконані приводні елементи, які жорстко з'єднані з корпусом повідка. На торцях приводних елементів жорстко встановленні сферичні елементи, які розміщенні рівномірно по колу і які є у взаємодії з спеціальними зірочками шнекових очисників, які жорстко закріплені з шнековими валами шнекових очисників. У правому торці повідка на зовнішній циліндричній поверхні рівномірно по колу зовнішнього діаметру встановлені сферичні приводні елементи, аналогічно торцевим, які є у взаємодії з спеціальною зірочкою, яка жорстко встановлена на правій стороні криволінійної осі і кінематично зв'язана з приводом редуктора через стакан, який обертається, які є у взаємодії з внутрішніми викопуючими поверхнями дисків. На зовнішньому діаметрі вала жорстко закріплені шнекові очисники, які є у взаємодії з робочими поверхнями викопуючих дисків для їх очищення. UA 95391 U (12) UA 95391 U UA 95391 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського машинобудування і може мати використання в бурякозбиральних комбайнах. Відомий дисковий копач коренеплодів, який виконано у вигляді рами, на якій встановлено криволінійна вісь з двома дисками, встановленими під кутом один до одного з можливістю кругового провертання дисків, один з із них кінематично з'єднаний з редуктором, а другий з ґрунтом, механізму регулювання глибини їх заглиблення в ґрунт, установочних і кріпильних елементів (Погорелый Л.В. и др. Свеклоуборочние машины. Конструирувание и расчет. Изд. "Техника", 1983. - рис. 39а). Основний недолік найближчого аналога - відсутність механізму очищення дисків від забруднення, які спричиняють великі енергетичні затрати і низьку якість очищення коренеплодів. Задачею корисною моделі є очищення викопуючих дисків від забруднення, зменшення енерговитрат роботи механізму і підвищення якості очищення коренеплодів. Поставлена задача вирішується шляхом виконання дискового копача коренеплодів у вигляді рами, на якій встановлено на криволінійній осі два диска під кутом один до одного з можливістю кругового провертання дисків, один з яких кінематично з'єднаний з редуктором, а другий з ґрунтом, механізму регулювання величини їх заглиблення в ґрунт, установочних і кріпильних елементів, причому у верхній частині копача між дисками на рамі жорстко встановлена вертикальна стійка, до якої жорстко закріплено поводок з горизонтальною віссю обертання, в якому з двох торців виконанні приводні елементи, які жорстко з'єднанні з корпусом повідка, в якому, згідно з корисною моделлю, на торцях приводних елементів жорстко встановленні сферичні елементи, які розміщенні рівномірно по колу і які є у взаємодії з спеціальними зірочками шнекових очисників, які жорстко закріпленні з шнековими валами шнекових очисників, крім цього у правому торці повідка на зовнішній циліндричній поверхні рівномірно по колу зовнішнього діаметру встановленні сферичні приводні елементи, аналогічно торцевим, які є у взаємодії з спеціальною зірочкою, яка жорстко встановлена на правій стороні криволінійної осі і кінематично зв'язана з приводом редуктора через стакан, який обертається, які є у взаємодії з внутрішніми викопуючими поверхнями дисків, на зовнішньому діаметрі вала жорстко закріплені шнекові очисники, які є у взаємодії з робочими поверхнями викопуючих дисків для їх очищення. Дисковий копач коренеплодів зображено на кресленнях: фіг. 1, фіг. 2 - розріз по А-А на фіг. 1, фіг. 3 - вигляд по Б-Б на фіг. 1 і фіг. 4 - розріз по В-В на фіг. 1 Дисковий копач коренеплодів виконано у вигляді рами 1, на якій встановлено вузли і деталі копача, це редуктор 2, криволінійна вісь 3, під кутом один до одного, на якій справа встановлено правий викопуючий диск 4, а зліва лівий лиск 5. Ці диски встановленні на підшипниках кочення. Криволінійна вісь 3 жорстко встановлена на вертикальній стійці 6 відомим способом, яка розміщена у верхній частині копача між дисками 4 і 5. Зверху криволінійної осі 3 на вертикальній стійці жорстко закріплено колодку 7 з горизонтальною віссю обертання. З двох сторін колодки встановленні повідки 8, на торцевих поверхнях яких рівномірно по колу встановленні сферичні приводні елементи 9 і які є у взаємодії з спеціальними зірочками 10, які жорстко встановленні на шнекових валах 11 в корпусах 12. На валах 11 жорстко закріпленні шнекові очисники 13 викопуючих дисків 4 і 5 коренеплодів для їх очищення від ґрунту. Корпуси 12 шнекових очисників жорстко закріпленні відомим способом до вертикальної стійки 6. Крім цього у правому торці колодки 7 рівномірно по колу зовнішнього діаметра жорстко закріпленні сферичні приводні елементи 14, аналогічні сферичним елементам, які встановленні на торці повідка 8. Шнекові очисники 13 є у взаємодії з внутрішніми робочими поверхнями викопуючих дисків 4 і 5, а на правій стороні криволінійної осі 3 жорстко встановлена спеціальна зірочка 15, яка кінематично зв'язана з приводом редуктора через стакан 16, а її зуби є у взаємодії зі сферичними елементами 14. Робота дискового копача коренеплодів здійснюється наступним чином. Дискові копачі встановлюються на раму 1 коренезбиральної машини в необхідній кількості. Редуктор 2 під'єднується до приводів машини, і до лівого повідка 8 через сферичні елементи 14, заїжджаючи в міжряддя, диски копачів регулюються на відповідну величину зазору між ними, наприклад 36 мм, і опускають на необхідну глибину. Коренеплоди цукрових буряків 17 попадають між дисками 4 і 5, провертаються і вибираються з ґрунту, піднімаються вверх, переносять їх на транспортер (на кресленні не показано), а диски з забрудненими поверхнями прокручуються і підходять до шнекових очисників 3, де вони ними очищаються і ґрунт повертається на поле. При роботі дискового копача обертовий рух передається від редуктора 2 на стакан 16, спеціальну зірочку 15, яка приводить в рух поводок 8 і шнекові вали 11 через сферичні елементи 14 і 9 і на шнекові очисники 13. 1 UA 95391 U До переваг дискового копача відноситься можливість очищення викопуючих дисків від забруднення, зменшення енерговитрат роботи машини і підвищення якості очищення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Дисковий копач коренеплодів, який виконано у вигляді рами, на якій встановлено на криволінійній осі два диски під кутом один до одного з можливістю кругового провертання дисків, один з яких кінематично з'єднаний з редуктором, а другий - з ґрунтом, механізму регулювання глибини їх заглиблення в групі, установочних і кріпильних елементів, який відрізняється тим, що у верхній частині копача між дисками на рамі жорстко встановлена вертикальна стійка, до якої жорстко закріплено поводок з горизонтальною віссю обертання, в якому з двох торців виконані приводні елементи, які жорстко з'єднані з корпусом повідка, причому на торцях приводних елементів жорстко встановлені сферичні елементи, які розміщенні рівномірно по колу і які є у взаємодії з спеціальними зірочками шнекових очисників, які жорстко закріплені з шнековими валами шнекових очисників, крім цього у правому торці повідка на зовнішній циліндричній поверхні рівномірно по колу зовнішнього діаметра встановлені сферичні приводні елементи, аналогічно торцевим, які є у взаємодії з спеціальною зірочкою, яка жорстко встановлена на правій стороні криволінійної осі і кінематично зв'язана з приводом редуктора через стакан, який обертається, які є у взаємодії з внутрішніми викопуючими поверхнями дисків, на зовнішньому діаметрі вала жорстко закріплені шнекові очисники, які є у взаємодії з робочими поверхнями викопуючих дисків для їх очищення. 2 UA 95391 U 3 UA 95391 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
