Пристрій для включення охоронної сигналізації
Номер патенту: 69622
Опубліковано: 15.09.2004
Автори: Літвінов Леонід Григорович, Литвинов Леонід Леонідович
Формула / Реферат
Пристрій для включення охоронної сигналізації, що містить корпус, виконаний з немагнітного матеріалу, датчик прискорення, обладнаний тримачами з приєднаними до них підвісними нитками, а також магнітом і індуктивним елементом, таймер, підключений разом з виводами індуктивного елемента до вхідних ланцюгів підсилювача сигналу, електронний комутатор, ввімкнутий між виходом підсилювача сигналу та джерелом звуку, і монтажну плату, який відрізняється тим, що в датчику прискорення тримачі виконані у вигляді стрижнів і розміщені на рівних відстанях навколо окружності, що вписана у вільну ділянку монтажної плати, магніт жорстко зв'язаний з монтажною платою у центрі вписаної окружності, індуктивний елемент виконаний на кільцевому каркасі, підвісні нитки охоплюють кільцевий каркас у радіальних напрямках з можливістю забезпечення зворотно-поступальних коливань індуктивного елемента над віссю магніту, а кінці підвісних ниток зафіксовані на вершинах тримачів.

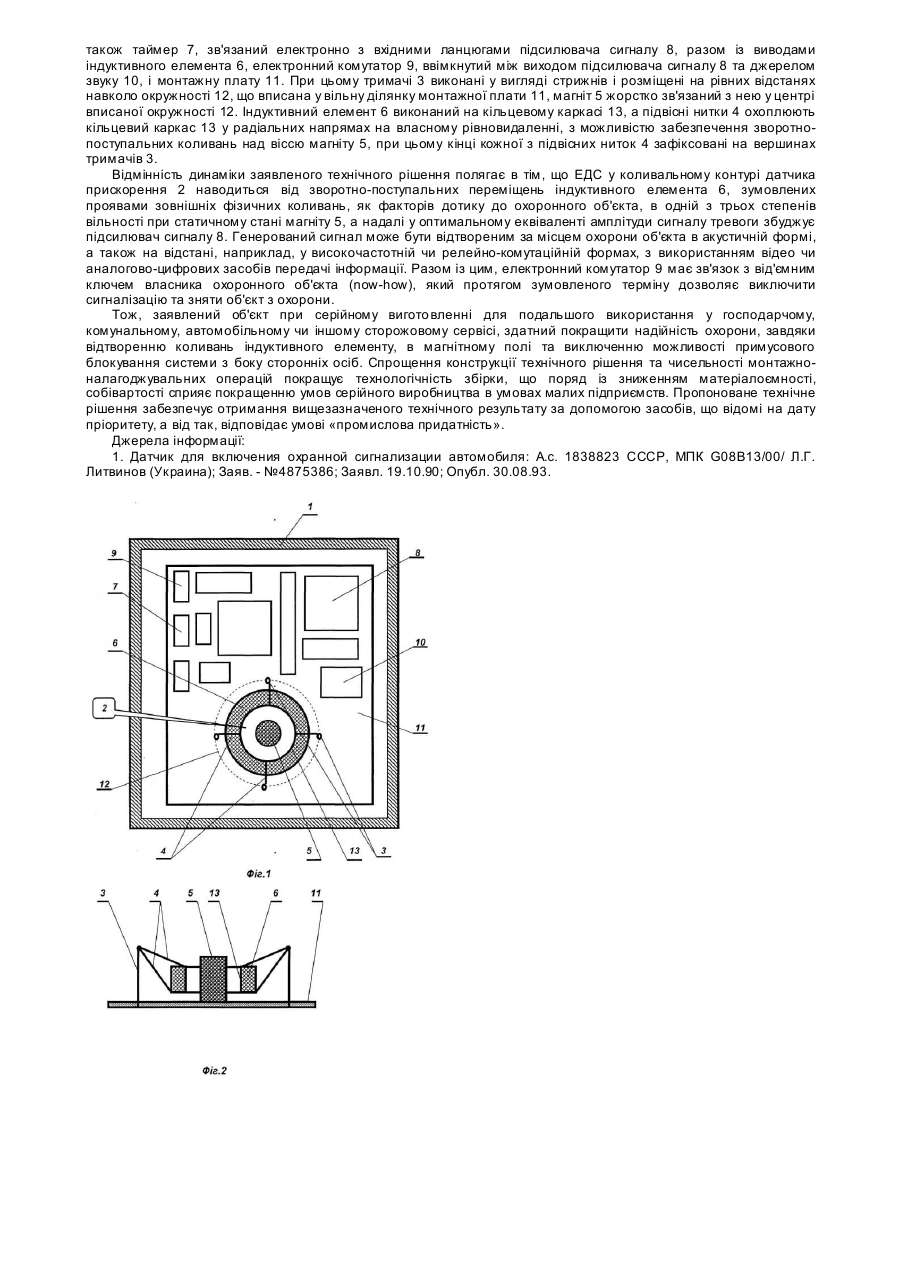

Текст
Винахід відноситься до сигналізації, а саме до засобів подачі тривоги, що реагують на прискорення, та може бути використаним у господарчому, комунальному чи автомобільному сторожовому сервісі. Найбільш близьким по кількості істотних ознак до винаходу, що заявляється, є пристрій для включення охоронної сигналізації, що включає корпус, виконаний з немагнітного матеріалу, датчик прискорення, обладнаний тримачами з приєднаними до них підвісними нитками, магнітом і індуктивним елементом, а також таймер, підключений разом із виводами індуктивного елемента до вхідних ланцюгів підсилювача сигналу, електронний комутатор, ввімкнутий між виходом підсилювача сигналу та джерелом звуку, і монтажну плату. У відповідності з відомим технічним рішенням, тримач датчика прискорення має порожнисту форму та постачений елементом регулювання положення, а підвісна нитка пропущена крізь його порожнину та жорстко зв'язана з магнітом, як маятником коливальної системи. Частина підвісної нитки послаблена та заблокована пружиною. Індуктивний елемент виконаний у вигляді дво х гр уп одношарових сплюснених котушок зі сформованими зазорами між внутрішніми поверхнями, що збігаються з напрямом намотування. Котушки індуктивності в кожній з груп встановлені з постійним кроком і взаємоперпендикулярних напрямах, за умови, що котушки індуктивності однієї групи розміщені у сформованих зазорах котушок іншої групи. Для компенсації розбіжності відстаней від основи коливного магніту до поверхонь котушок індуктивності, обидві групи останніх виконані зі сферичним прогином [1]. Хоча ви щезазначений пристрій и володіє достатньою чутливістю на порушення охоронного об'єкта, його використання характеризується недостатньою надійністю спрацьовування, а серійна збірка - низькою технологічністю. Низька надійність спрацьовування пристрою зумовлена можливістю блокування коливань магніту енергією зовнішнього магнітного поля, наприклад уламком магніту з більш високою силою притягання та виношуванням або послабленням фізичних властивостей пружини. Відведення коливного магніту у бік, за межі котушки може стримати наведення ЕДС у коливальному контурі та виключити реакцію пристрою на виникнення зовнішніх фізичних коливань, необхідних для спрацьовування системи. Низька технологічність зумовлена конструктивною та налагоджувальною складностями, наприклад, необхідністю послаблення підвісною нитки, її блокування пружиною, групуванням котушок у взаємоперпендикулярних напрямах, формуванням сферичних прогинів, регламентованих зазорів між магнітом та поверхнями котушок тощо. З рівня техніки, що встановлений авторами-заявниками, інші об'єкти аналогічного функціонального призначення, які по кількості істотних більше наближені до ознак до пропонованого об'єкта, не визначені. В основу винаходу поставлено задачу розробити такий пристрій для включення охоронної сигналізації, який шляхом ініціалізації коливань індуктивного елементу в магнітному полі при доопрацюванні конструкції датчика прискорення, підвищує надійність охорони та технологічність збірки при використанні. Вищезазначений технічний результат при здійсненні винаходу досягається тим, що у відомому пристрої для включення охоронної сигналізації, що включає корпус, виконаний з немагнітного матеріалу, датчик прискорення, обладнаний тримачами з приєднаними до них підвісними нитками, магнітом і індуктивним елементом, а також таймер, підключений разом із виводами індуктивного елемента до вхідних ланцюгів підсилювача сигналу, електронний комутатор, ввімкнутий між виходом підсилювача сигналу та джерелом звуку, і монтажну плату, у відповідності з винаходом, в датчику прискорення тримачі виконані у вигляді стрижнів і розміщені на рівних відстанях навколо окружності, що вписана у вільну ділянку монтажної плати, магніт жорстко зв'язаний з нею у центрі вписаної окружності, індуктивний елемент виконаний на кільцевому каркасі, підвісні нитки охоплюють кільцевий каркас у радіальних напрямах з можливістю забезпечення індуктивному елементу зворотнопоступальних коливань над віссю магніту, а кінці підвісних ниток зафіксовані на вершинах тримачів. Ознаки, які відрізняють пропонований пристрій для включення охоронної сигналізації від прототипу при доопрацюванні конструкції датчика прискорення, а саме, виконання тримачів в датчику прискорення у вигляді стрижнів, їх розміщення на рівних відстанях навколо окружності, що вписана у вільну ділянку монтажної плати, жорсткий зв'язок магніту з останньою в центрі вписаної окружності, виконання індуктивного елемента на кільцевому каркасі, охоплювання підвісними нитками кільцевого каркасу в радіальних напрямах з можливістю забезпечення індуктивному елементу зворотно-поступальних коливань над віссю магніту та фіксація кінців підвісних ниток на вершинах тримачів підвищують надійність охорони та технологічність збірки. Це зумовлене формуванням такої коливальної системи в датчику прискорення, в якій магніт залишається статичним і захищеним від примусового переміщення за межі коливального контуру. Жорсткий зв'язок тримачів, як точок опори коливальної системи, з поверхнею монтажної плати, їх розміщення на рівних відстанях навколо окружності, що вписана у вільну ділянку монтажної плати, та виконання у вигляді стрижнів забезпечують як урівноваження маятника в положенні спокою, так і реєстрацію його зворотно-поступальних переміщень у трьох степенях вільності (під впливом доторкання до об'єкта охорони). Фіксація кінців підвісних ниток на вершинах тримачів, охоплювання ними індуктивного елементу в радіальних напрямах, підвішування останнього над віссю магніту, як маятника коливальної системи, та формування на кільцевому каркасі, зберігає раніш досягнуту чутливість системи до зовнішніх фізичних коливань, як факторів дотику до об'єкта. При цьому жорсткий зв'язок магніту з монтажною платою виключає можливість блокування коливальної системи уламками магнітних матеріалів більш високої магнітної сили та сприяє відтворенню охоронної функції високої надійності. Покращення технологічності збірки зумовлене зміною форм тримача та індуктивного елемента, виключенням блокуючої пружини на ділянці підвісної нитки, а також низки монтажно-налагоджувальних операцій, щодо гр упування котушок контуру у взаємоперпендикулярних напрямах, формування регламентованих зазорів, сферичних прогинів котушок індуктивності, їх укладання, фіксації, блокування підвісної нитки пружиною тощо. Тож, сукупність ознак пропонованого технічного рішення є суттєвою, бо має причинно-слідчий зв'язок з покращенням технічного результату. Разом із цим. відмітні ознаки об'єкта відповідають критерію винаходу «новизна», бо явним чином не випливають з рівня техніки, що встановлений заявником, а відсутність в ньому еквівалентних засобів впливу на досягнення вищезазначеного технічного результату з боку тих ознак запропонованого рішення задачі, що визнані суттєвими, дозволяє дійти до висновку про відповідність останнього умові «винахідницький рівень». Відомості, які підтверджують можливість відтворення заявленого об'єкта з досягненням вищезазначеного технічного результату полягають в наступному. На фіг.1 зображена монтажна схема датчика прискорення (вигляд зверху), на фі г.2 - теж саме (вигляд збоку). Блок-схема пристрою для включення охоронної сигналізації надана в описі прототипу [1]. Пристрій для включення охоронної сигналізації містить корпус 1, виконаний з немагнітного матеріалу, датчик прискорення 2, що обладнаний тримачами 3 і приєднаними до них підвісними нитками 4, магнітом 5 та індуктивним елементом 6, а також таймер 7, зв'язаний електронно з вхідними ланцюгами підсилювача сигналу 8, разом із виводами індуктивного елемента 6, електронний комутатор 9, ввімкнутий між виходом підсилювача сигналу 8 та джерелом звуку 10, і монтажну плату 11. При цьому тримачі 3 виконані у вигляді стрижнів і розміщені на рівних відстанях навколо окружності 12, що вписана у вільну ділянку монтажної плати 11, магніт 5 жорстко зв'язаний з нею у центрі вписаної окружності 12. Індуктивний елемент 6 виконаний на кільцевому каркасі 13, а підвісні нитки 4 охоплюють кільцевий каркас 13 у радіальних напрямах на власному рівновидаленні, з можливістю забезпечення зворотнопоступальних коливань над віссю магніту 5, при цьому кінці кожної з підвісних ниток 4 зафіксовані на вершинах тримачів 3. Відмінність динаміки заявленого технічного рішення полягає в тім, що ЕДС у коливальному контурі датчика прискорення 2 наводиться від зворотно-поступальних переміщень індуктивного елемента 6, зумовлених проявами зовнішніх фізичних коливань, як факторів дотику до охоронного об'єкта, в одній з трьох степенів вільності при статичному стані магніту 5, а надалі у оптимальному еквіваленті амплітуди сигналу тревоги збуджує підсилювач сигналу 8. Генерований сигнал може бути відтвореним за місцем охорони об'єкта в акустичній формі, а також на відстані, наприклад, у високочастотній чи релейно-комутаційній формах, з використанням відео чи аналогово-цифрових засобів передачі інформації. Разом із цим, електронний комутатор 9 має зв'язок з від'ємним ключем власника охоронного об'єкта (now-how), який протягом зумовленого терміну дозволяє виключити сигналізацію та зняти об'єкт з охорони. Тож, заявлений об'єкт при серійному вигото вленні для подальшого використання у господарчому, комунальному, автомобільному чи іншому сторожовому сервісі, здатний покращити надійність охорони, завдяки відтворенню коливань індуктивного елементу, в магнітному полі та виключенню можливості примусового блокування системи з боку сторонніх осіб. Спрощення конструкції технічного рішення та чисельності монтажноналагоджувальних операцій покращує технологічність збірки, що поряд із зниженням матеріалоємності, собівартості сприяє покращенню умов серійного виробництва в умовах малих підприємств. Пропоноване технічне рішення забезпечує отримання вищезазначеного технічного результату за допомогою засобів, що відомі на дату пріоритету, а від так, відповідає умові «промислова придатність». Джерела інформації: 1. Датчик для включения охранной сигнализации автомобиля: А.с. 1838823 СССР, МПК G08B13/00/ Л.Г. Литвинов (Украина); Заяв. - №4875386; Заявл. 19.10.90; Опубл. 30.08.93.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for switching on a burglar alarm system
Назва патенту російськоюУстройство для включения охранной сигнализации
МПК / Мітки
МПК: G08B 13/00
Мітки: включення, охоронної, пристрій, сигналізації
