Пристрій для одержання аерозолю кам’яної солі

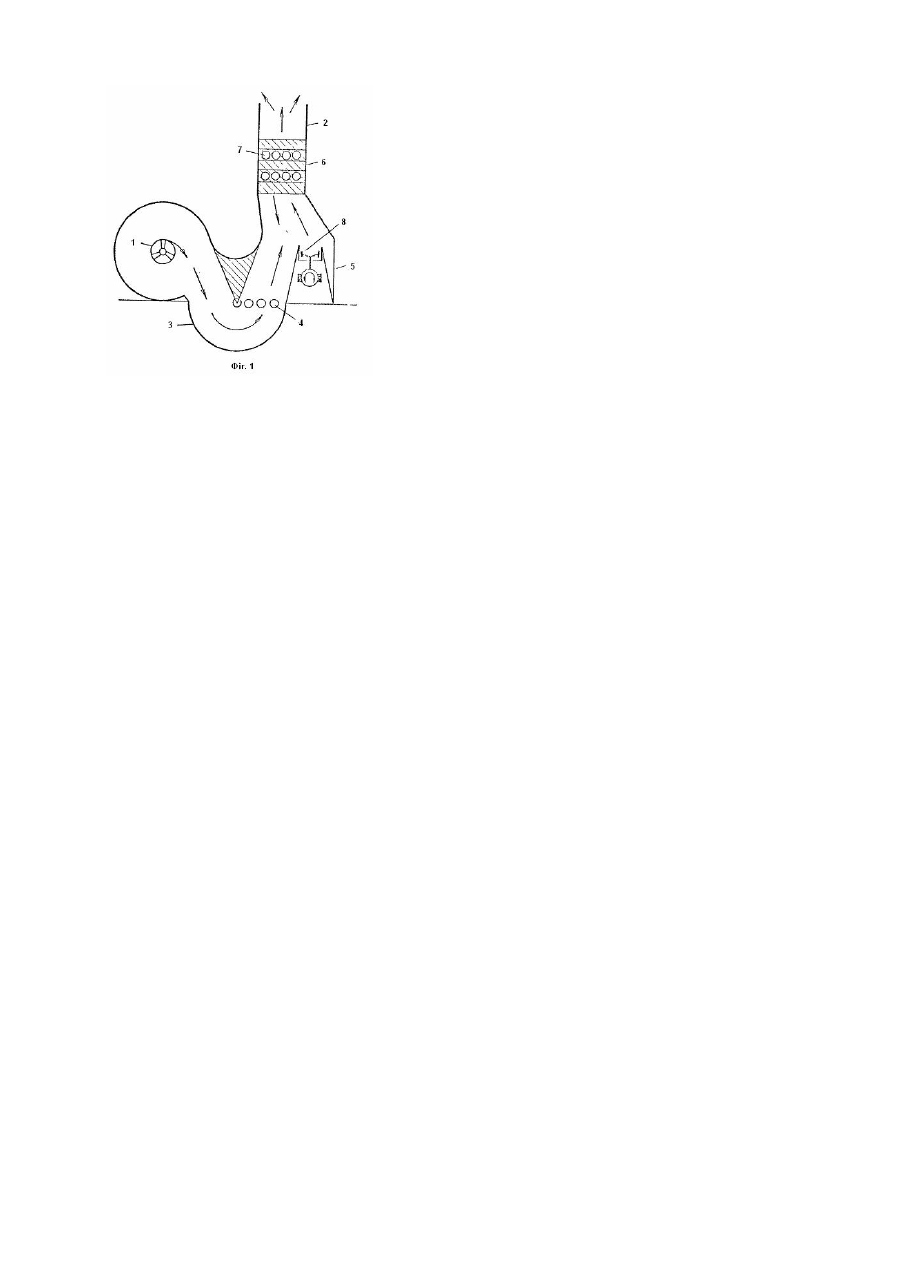

Винахід відноситься до медичної техніки, конкретно до пристроїв для розпилення лікувальних порошків і може бути використаний в пульмонології. Відомий пристрій для розпилення порошкоподібних речовин, складається з корпусу, вентилятора, повітряпроводу, лопастей для розмелювання крупних частинок, фільтруючої сітки, яка пропускає через себе частинки відповідних розмірів [1]. Однак, конструкція цього пристрою не дозволяє в повній мірі отримувати аерозоль кам'яної солі з дисперсією, яка необхідна для ефективного лікування деяких легеневих захворювань (наприклад бронхіальної астми). В цьому пристрої частинки кам'яної солі піддаються не повному впливові, тому мінімальний розмір частинок, що розпилюється, обмежений і визначається параметрами лопастей і фільтруючої сітки. Завданням винаходу є інтенсифікація розпилення за рахунок підвищення дисперсності отримуваного аерозолю. Поставлене завдання досягається таким чином, що пристрій згідно винаходу для одержання сухого аерозолю кам'яної солі, який містить в своєму складі корпус, вентилятор, млинок, фільтр і повітряпровід, додатково обладнаний нагрівальним елементом, який розміщений між вентилятором і млинком під фільтром і виконаний у вигляді багатьох розміщених поперечно один над одним рядів скляних стержнів. Крім того, у пристрої довжина повітряпроводу перевищує його діаметр у 8 разів, а форма ножа у млинку, який призначений для роздріблення кам'яної солі, має на кінцях загиби під прямим кутом і висотою в 2-2,5 міліметри. На фіг.1. подано принципову схему пристрою для одержання аерозолю кам'яної солі. Пристрій сухого аерозолю складається з корпусу (3), вентилятора (1), вертикального повітряпроводу (2) з розміщеним в ньому нагрівальним елементом (4) та млинком з дробильним ножем (5). В нижній частині повітряпроводу (2) розміщений фільтр (6), який складається з багатьох розміщених поперечно один над одним рядів скляних стержнів (7). Вертикальний повітряпровід (2) має форму циліндра (або прямокутника), довжина якого в вісім разів перевищує його діаметр. Млинок (5) має зверху кришки отвори для загрузки кам'яної солі та дробильний ніж (8). Пристрій сухого аерозолю функціонує за таким принципом: в млинок (5) засипають порцію кам'яної солі, потім вмикають вентилятор (1) і нагрівальний елемент (4), спіраль якого нагрівається до 1000-1200 градусів за Цельсієм. Нагріте повітря проходить через ряди скляних стержнів (7) і фільтр (6). Через декілька хвилин стержні (7) електризуються, після чого вмикають млинок (5). В млинкові кристали солі (розміром 10-20мм) розмелюються при цьому утворюються частинки різних розмірів (4-5мкм), які підхоплюються потоком повітря і направляються в фільтр (6). У фільтрі частинки вдаряються в скляні стержні (7), та отримують електричний заряд, протилежний по знаку заряду скляних стержнів, набутий під впливом теплого повітря. Мілкі частинки, розміром в основному 0,2-5мкм, проходять через фільтр (6) і потрапляють у вертикальний повітряпровід (2), в якому через відповідні параметри останнього відбувається додаткова селекція частинок. Після цього із пристрою вилітають тільки мілкі частинки, про що свідчать наступні показники: Розмір Кількість частинок (%) частинок По заявленому По прототипу (мкм) пристрою 10 і більше 0,2 0,1 7-10 0,6 0,5 4-7 10,0 7,0 0,1-4,0 89,2 92,4 Таким чином, наявність млинка з видозміненим ножем і нагрівального елементу в пристрої, а також фільтра, який створений з багатьох рядів скляних стержнів, дозволяє генерувати аерозоль повареної солі з досить високою дисперсією. Аерозоль кам'яної солі дає можливість ефективно проводити лікування бронхіальної астми і інших легеневих захворювань, при яких необхідне проникнення частинок кам'яної солі в найглибші ділянки легенів - альвеоли. Винахід може бути використаний для лікування хронічних обструктивних захворювань легень, зокрема бронхіальної астми в усіх лікувальних закладах та спелеостаціонарах. Джерела інформації: Авторське свідоцтво СРСР №11400296 МКИ2 А61 М13/00 1984р. – прототип.
