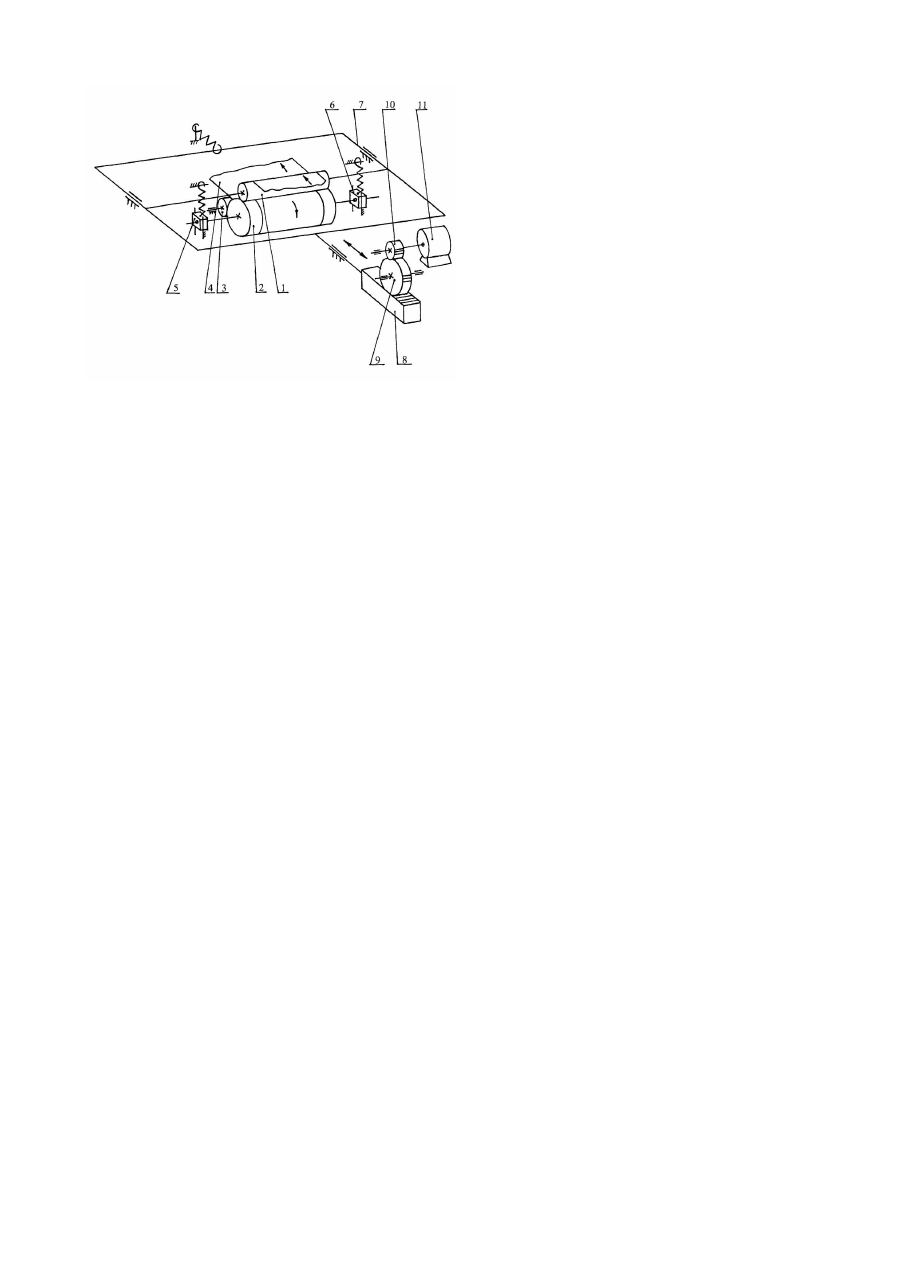

Механізм відтяжки полотна основов’язальної машини

Винахід відноситься до трикотажного машинобудування, зокрема до конструкцій механізмів основов'язальних машин для виготовлення трикотажного полотна. Відомий механізм відтяжки полотна основов'язальної машини, описаний в а.с. СРСР №1772250А1, МПК D04B27/34, 1992p., який містить систему відтяжних валів для відводу полотна та встановлений з можливістю коливального руху відбійний гребінь, який має штангу, розташовану паралельно вісям відтяжних валів. Недоліком цього механізму є те, що у періоди пуску та зупинці трикотажної машини на основов'язаному полотні виникає дефект - "поперечна смугастість". Відомий механізм відтяжки полотна основов'язальної машини, описаний в патенті України №10847А, МПК D04B27/34, 1996p., який містить систему відтяжних валів, встановлених на станині та кінематичне зв'язаних з головним валом машини, а також електромагніт, розташований по ходу руху полотна перед системою відтяжних валів, причому він додатково обладнаний валом, кінематичне зв'язаним з головним валом машини, верхньою та нижньою подушками, причому нижня подушка жорстко закріплена, верхня підпружена, а електромагніт жорстко закріплений на валу. Недоліком цього механізму є те, що при неусталених режимах роботи машини за рахунок зміни натягу ниток виникає перетяжка ниток з старих петель, що призводить до зміни поверхневої щільності та появи бракованих ділянок готового полотна. Відомий також механізм відтяжки полотна основов'язальної машини, описаний в а.с. СРСР №996561, МПК D04B23/00,27/34, 1983p., який містить розташовані по ходу руху готового полотна натяжний, відтяжний та напрямний валики, засіб для зворотньо-поступального переміщення підпруженого натяжного валика та двигун. При цьому переміщення натяжного валика відбувається у вертикальному напрямку, а засіб для зворотньопоступального переміщення натяжного валика виконано у вигляді електромагніта, розташованого під натяжним валиком. Застосування цього механізму дозволяє підвищити якість трикотажного полотна за рахунок виключення можливості появи поперечної смугастості. Однак, встановлення засобу для вертикального переміщення натяжного валика для регулювання натягу полотна при пуску та зупинці трикотажної машини збільшує відстань між гольницею та натяжним валиком, що призводить до появи клешності, яка обумовлена усадкою трикотажного полотна по ширині. Крім того, переміщення трикотажного полотна у вертикальному напрямку погіршує процес петлеутворення внаслідок зміни геометрії руху полотна, а застосування електромагніту при його спрацюванні викликає різкі зміни натягу полотна та появу дефектних ділянок. В основу винаходу покладена задача створення такого механізму відтяжки полотна основов'язальної машини, у якому шляхом введення нових елементів у їх взаємозв'язку між собою, забезпечилося б підвищення якості трикотажного полотна. Поставлена задача вирішується тим, що у механізмі відтяжки полотна основов'язальної машини, що містить розташовані по ходу руху готового полотна натяжний, відтяжний та напрямний валики, засіб для зворотньопоступального переміщення натяжного валика та двигун, згідно винаходу засіб для зворотньо-поступального переміщення натяжного валика встановлений з можливістю його переміщення в горизонтальному напрямку, а відтяжний валик підпружений і встановлений з можливістю вільного обертання. Крім того, засіб для зворотньо-поступального переміщення натяжного валика виконаний у вигляді підпруженої траверси, з'єднаної з віссю натяжного валика, з одного боку, і кінематичне з'єднаною через зубчасту рейку, шестерню та зубчасте колесо з двигуном, з другого боку, а вісь відтяжного валика має два підпружених повзуни, встановлених з протилежних сторін відтяжного валика з можливістю його вертикального переміщення. Виконання у запропонованому механізмі горизонтального переміщення натяжного валика дозволяє змінювати натяг трикотажного полотна при пуску та зупинці трикотажної машини без зміни геометрії руху полотна, а також наблизити відтяжний вал до голок основов'язальної машини, що дозволяє підвищити якість готового трикотажного полотна. На кресленні приведено просторову комбіновану кінематичну схему механізму відтяжки полотна основов'язальної машини. Механізм містить натяжний 1, відтяжний 2 та напрямний 3 валики, через які послідовно проходить трикотажне полотно 4. Вісь відтяжного валика 2 закріплена з можливістю вільного обертання у двох підпружених повзунах 5 та 6, які мають можливість вертикального переміщення. Вісь натяжноговалика 1 з'єднана з засобом для зворотно-поступального переміщення натяжного валика, виконаним у вигляді підпруженої траверси 7, яка з'єднана з зубчастою рейкою 8. Зубчаста рейка 8 кінематичне з'єднана через шестерню 9 та зубчасте колесо 10 з валом двигуна 11 і, таким чином, при обертанні вала двигуна забезпечується горизонтальне переміщення натяжного валика 1. Механізм відтяжки полотна працює наступним чином. При пуску основов'язальної трикотажної машини двигун 11 починає обертатись. При цьому напрямок обертання вибраний таким, що зубчаста рейка 8 з підпруженою траверсою 7 переміщується вперед, що викликає горизонтальне переміщення натяжного валика 1 та створення попереднього натягу трикотажного полотна 4. При цьому відтяжний валик 2 переміщується вниз. За рахунок створення натягу трикотажного полотна 4 сформовані петлі не затягуються. При виході трикотажної машини на усталений режим двигун 11 переміщує зубчасту рейку 8 назад, а натяжний валик 1 переміщується на відстань, необхідну для створення заданого робочого зусилля відтяжки. При зупинці трикотажної машини двигун 11 переміщує зубчасту рейку 8 ще назад, а натяжний валик 1 переміщується на відстань, необхідну для зменшення натягу трикотажного полотна 4 у порівняні з його робочим значенням. При цьому відтяжний валик 2 переміщується вверх. Величина переміщення натяжного валика 1 вибирається у залежності від характеру сировини, переплетення та ін. В результаті застосування запропонованого механізму відтяжки полотна основов'язальної машини усунуто можливість появи поперечної смугастості, а також підвищена якість готового трикотажного полотна за рахунок виключення появи клешності та різких коливань натягу.
