1. Спосіб очищення бурових стічних вод, який включає подачу і осадження їх в роздільнику, забезпеченому пластинами, видалення фільтрату і твердої фази, який відрізняється тим, що перед подачею в роздільник бурові стічні води заздалегідь змішують з флокулянтом і коагулянтом, а після осадження з поверхні роздільника відбирають нафтопродукти.

2.Спосіб за п. 1, який відрізняється тим, що фільтрат після осадження подають на фільтр тонкого очищення.

3. Спосіб за п. 1, який відрізняється тим, що тверду фазу після осадження подають на центрифугу.

4. Спосіб за будь-яким з пп. 1, 2, 3, який відрізняється тим, що змішування бурових стічних вод перед подачею в роздільник здійснюють, принаймні, в двох послідовно розташованих ємностях.

Текст

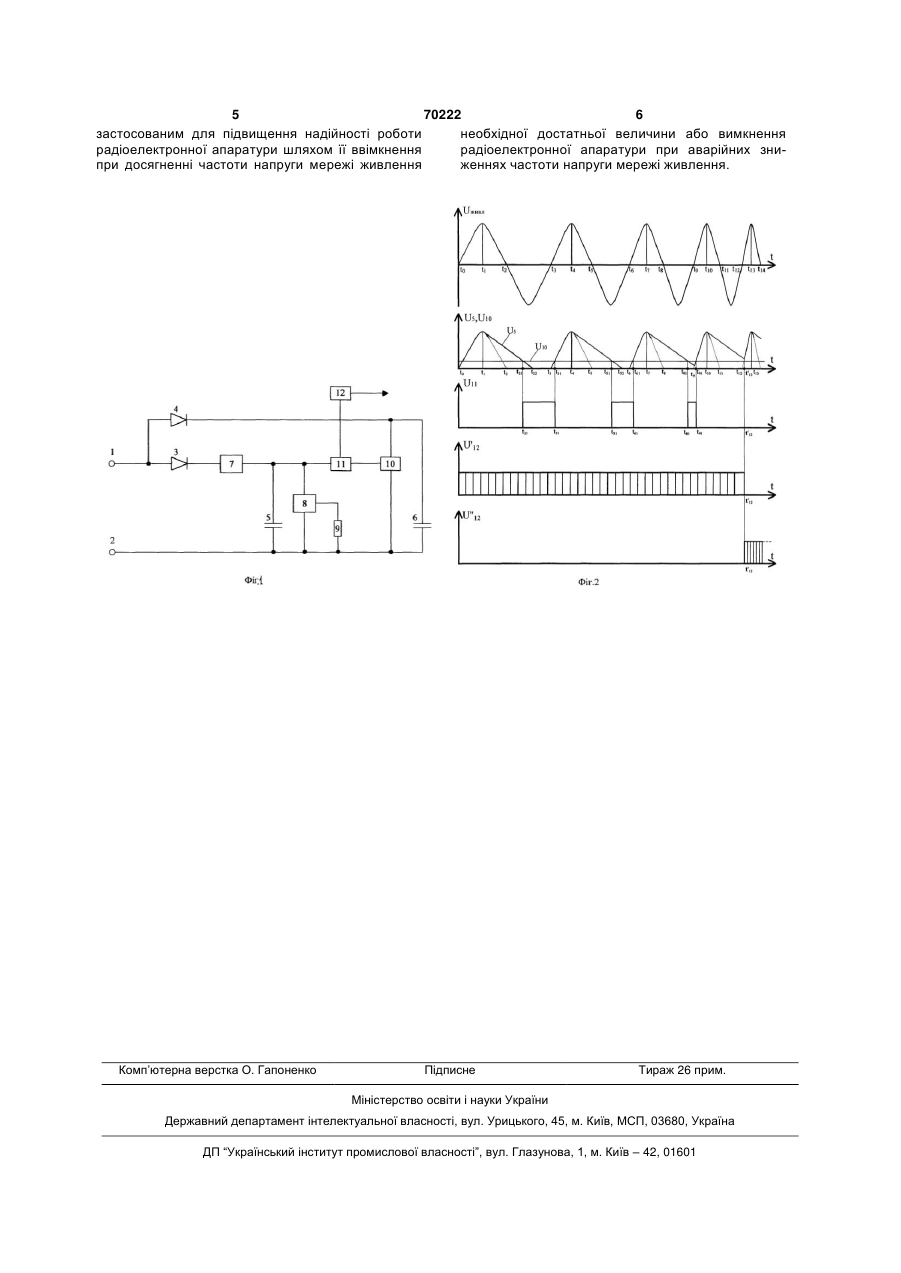

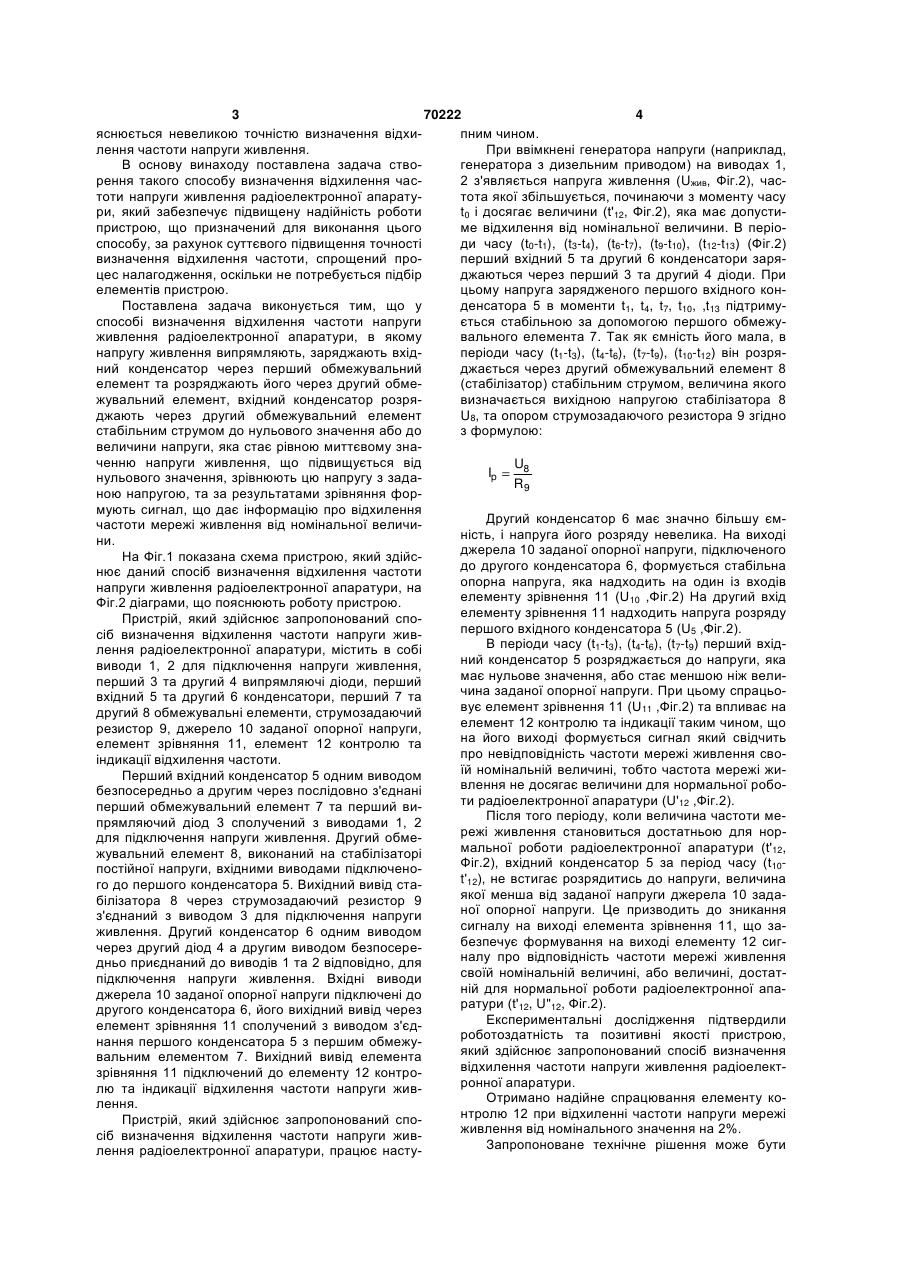

Пристрій для визначення відхилення частоти напруги живлення радіоелектронної апаратури, що містить перший вхідний конденсатор, перший вивід якого безпосередньо, а другий через послідовно з’єднані перший обмежувальний елемент та перший випрямляючий діод під’єднані до виводів для підключення напруги живлення, а також другий обмежувальний елемент під’єднаний парале C2 ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ 3 70222 4 яснюється невеликою точністю визначення відхипним чином. лення частоти напруги живлення. При ввімкнені генератора напруги (наприклад, В основу винаходу поставлена задача ствогенератора з дизельним приводом) на виводах 1, рення такого способу визначення відхилення час2 з'являється напруга живлення (Uжив, Фіг.2), частоти напруги живлення радіоелектронної апаратутота якої збільшується, починаючи з моменту часу ри, який забезпечує підвищену надійність роботи t0 і досягає величини (t'12, Фіг.2), яка має допустипристрою, що призначений для виконання цього ме відхилення від номінальної величини. В періоспособу, за рахунок суттєвого підвищення точності ди часу (t0-t1), (t3-t4), (t6-t7), (t9-t10), (t12-t13) (Фіг.2) визначення відхилення частоти, спрощений проперший вхідний 5 та другий 6 конденсатори заряцес налагодження, оскільки не потребується підбір джаються через перший 3 та другий 4 діоди. При елементів пристрою. цьому напруга зарядженого першого вхідного конПоставлена задача виконується тим, що у денсатора 5 в моменти t1, t4, t7, t10, ,t13 підтримуспособі визначення відхилення частоти напруги ється стабільною за допомогою першого обмежуживлення радіоелектронної апаратури, в якому вального елемента 7. Так як ємність його мала, в напругу живлення випрямляють, заряджають вхідперіоди часу (t1-t3), (t4-t6), (t7-t9), (t10-t12) він розряний конденсатор через перший обмежувальний джається через другий обмежувальний елемент 8 елемент та розряджають його через другий обме(стабілізатор) стабільним струмом, величина якого жувальний елемент, вхідний конденсатор розрявизначається вихідною напругою стабілізатора 8 джають через другий обмежувальний елемент U8, та опором струмозадаючого резистора 9 згідно стабільним струмом до нульового значення або до з формулою: величини напруги, яка стає рівною миттєвому значенню напруги живлення, що підвищується від U8 Ip нульового значення, зрівнюють цю напругу з задаR9 ною напругою, та за результатами зрівняння формують сигнал, що дає інформацію про відхилення Другий конденсатор 6 має значно більшу ємчастоти мережі живлення від номінальної величиність, і напруга його розряду невелика. На виході ни. джерела 10 заданої опорної напруги, підключеного На Фіг.1 показана схема пристрою, який здійсдо другого конденсатора 6, формується стабільна нює даний спосіб визначення відхилення частоти опорна напруга, яка надходить на один із входів напруги живлення радіоелектронної апаратури, на елементу зрівнення 11 (U10 ,Фіг.2) На другий вхід Фіг.2 діаграми, що пояснюють роботу пристрою. елементу зрівнення 11 надходить напруга розряду Пристрій, який здійснює запропонований спопершого вхідного конденсатора 5 (U5 ,Фіг.2). сіб визначення відхилення частоти напруги живВ періоди часу (t1-t3), (t4-t6), (t7-t9) перший вхідлення радіоелектронної апаратури, містить в собі ний конденсатор 5 розряджається до напруги, яка виводи 1, 2 для підключення напруги живлення, має нульове значення, або стає меншою ніж велиперший 3 та другий 4 випрямляючі діоди, перший чина заданої опорної напруги. При цьому спрацьовхідний 5 та другий 6 конденсатори, перший 7 та вує елемент зрівнення 11 (U11 ,Фіг.2) та впливає на другий 8 обмежувальні елементи, струмозадаючий елемент 12 контролю та індикації таким чином, що резистор 9, джерело 10 заданої опорної напруги, на його виході формується сигнал який свідчить елемент зрівняння 11, елемент 12 контролю та про невідповідність частоти мережі живлення своіндикації відхилення частоти. їй номінальній величині, тобто частота мережі жиПерший вхідний конденсатор 5 одним виводом влення не досягає величини для нормальної робобезпосередньо а другим через послідовно з'єднані ти радіоелектронної апаратури (U'12 ,Фіг.2). перший обмежувальний елемент 7 та перший виПісля того періоду, коли величина частоти мепрямляючий діод 3 сполучений з виводами 1, 2 режі живлення становиться достатньою для нордля підключення напруги живлення. Другий обмемальної роботи радіоелектронної апаратури (t'12, жувальний елемент 8, виконаний на стабілізаторі Фіг.2), вхідний конденсатор 5 за період часу (t10постійної напруги, вхідними виводами підключеноt'12), не встигає розрядитись до напруги, величина го до першого конденсатора 5. Вихідний вивід стаякої менша від заданої напруги джерела 10 задабілізатора 8 через струмозадаючий резистор 9 ної опорної напруги. Це призводить до зникання з'єднаний з виводом 3 для підключення напруги сигналу на виході елемента зрівнення 11, що заживлення. Другий конденсатор 6 одним виводом безпечує формування на виході елементу 12 сигчерез другий діод 4 а другим виводом безпосереналу про відповідність частоти мережі живлення дньо приєднаний до виводів 1 та 2 відповідно, для своїй номінальній величині, або величині, достатпідключення напруги живлення. Вхідні виводи ній для нормальної роботи радіоелектронної ападжерела 10 заданої опорної напруги підключені до ратури (t'12, U"12, Фіг.2). другого конденсатора 6, його вихідний вивід через Експериментальні дослідження підтвердили елемент зрівняння 11 сполучений з виводом з'єдроботоздатність та позитивні якості пристрою, нання першого конденсатора 5 з першим обмежуякий здійснює запропонований спосіб визначення вальним елементом 7. Вихідний вивід елемента відхилення частоти напруги живлення радіоелектзрівняння 11 підключений до елементу 12 контроронної апаратури. лю та індикації відхилення частоти напруги живОтримано надійне спрацювання елементу колення. нтролю 12 при відхиленні частоти напруги мережі Пристрій, який здійснює запропонований споживлення від номінального значення на 2%. сіб визначення відхилення частоти напруги живЗапропоноване технічне рішення може бути лення радіоелектронної апаратури, працює насту 5 70222 6 застосованим для підвищення надійності роботи необхідної достатньої величини або вимкнення радіоелектронної апаратури шляхом її ввімкнення радіоелектронної апаратури при аварійних знипри досягненні частоти напруги мережі живлення женнях частоти напруги мережі живлення. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for determining frequency deviation at the output of a power-supply source for radioelectronic equipment

Автори англійською

Driomov Serhii Tymofiiovych, Lipatov Valerii Pavlovych, Zaitsev Anatolii Yakymovych, Kalatai Volodymyr Yevhenovych, Yanovskyi Yurii Vasyliovych

Назва патенту російською

Способ определения отклонения частоты источника электропитания радиоэлектронной аппаратуры

Автори російською

Дремов Сергей Тимофеевич, Липатов Валерий Павлович, Зайцев Анатолий Акимович, Калатай Владимир Евгеньевич, Яновский Юрий Васильевич

МПК / Мітки

МПК: G01R 23/00

Мітки: частоти, визначення, спосіб, напруги, апаратури, радіоелектронної, живлення, відхілення
