Аерозольний генератор з акустично-ударною активацією аерозолю

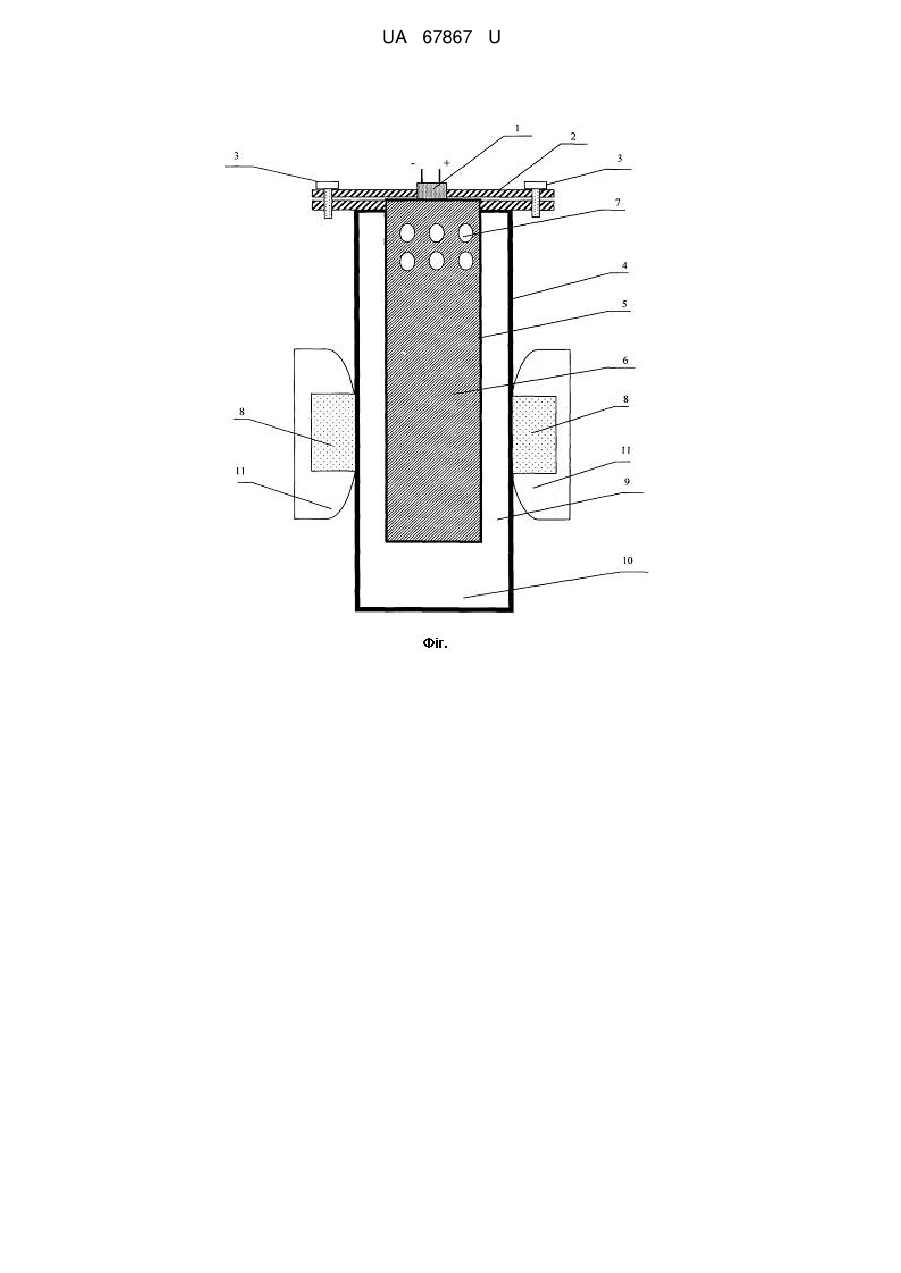

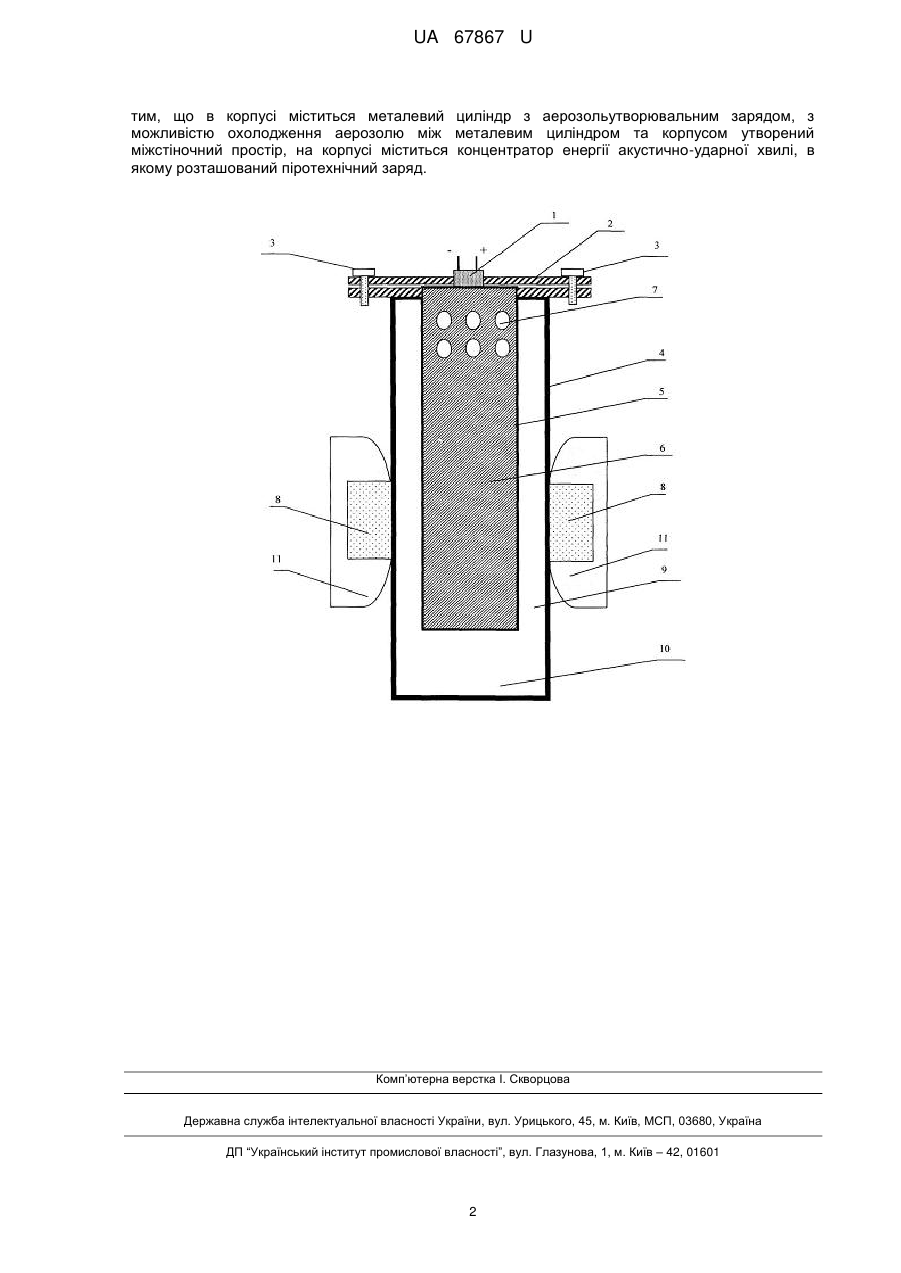

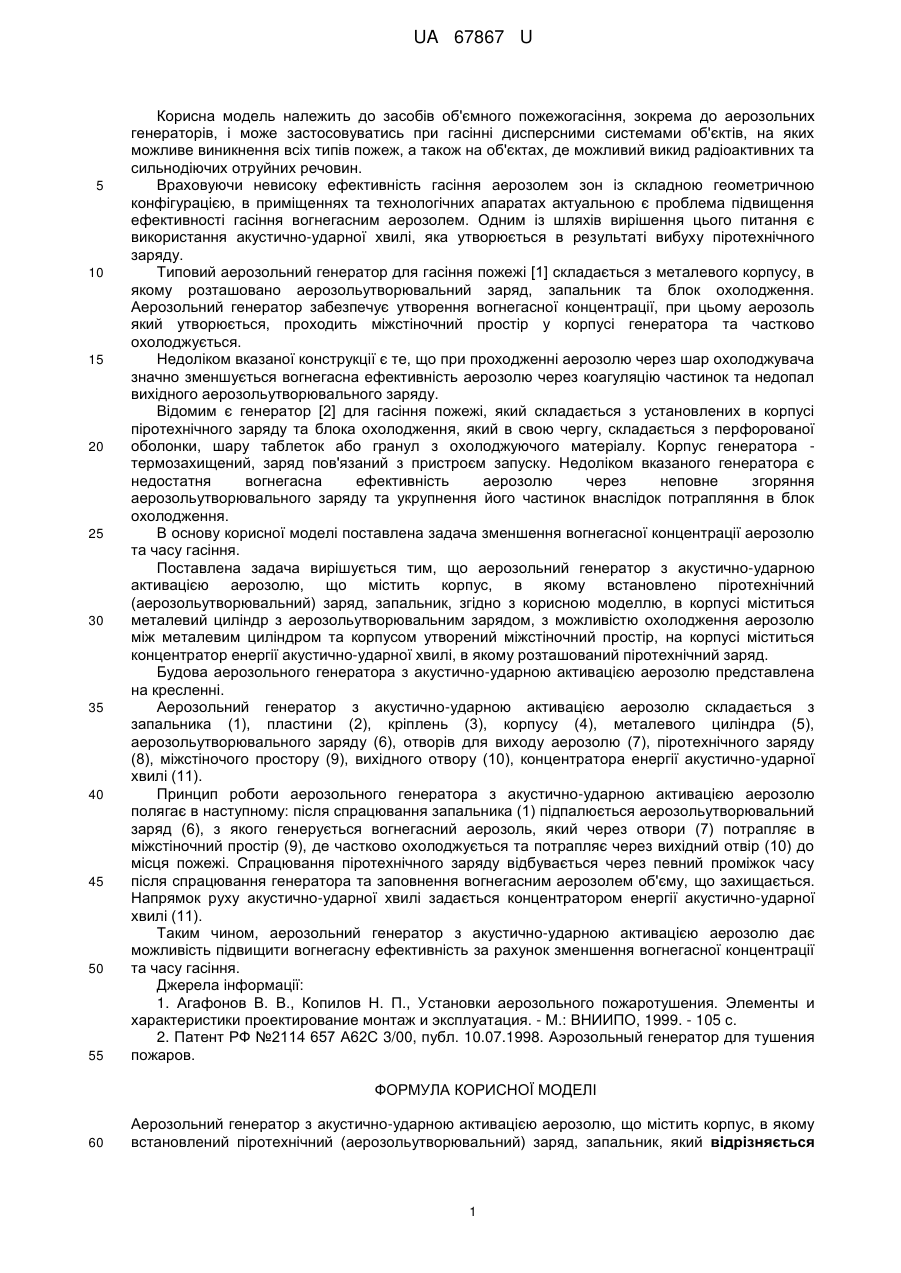

Реферат: UA 67867 U UA 67867 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів об'ємного пожежогасіння, зокрема до аерозольних генераторів, і може застосовуватись при гасінні дисперсними системами об'єктів, на яких можливе виникнення всіх типів пожеж, а також на об'єктах, де можливий викид радіоактивних та сильнодіючих отруйних речовин. Враховуючи невисоку ефективність гасіння аерозолем зон із складною геометричною конфігурацією, в приміщеннях та технологічних апаратах актуальною є проблема підвищення ефективності гасіння вогнегасним аерозолем. Одним із шляхів вирішення цього питання є використання акустично-ударної хвилі, яка утворюється в результаті вибуху піротехнічного заряду. Типовий аерозольний генератор для гасіння пожежі [1] складається з металевого корпусу, в якому розташовано аерозольутворювальний заряд, запальник та блок охолодження. Аерозольний генератор забезпечує утворення вогнегасної концентрації, при цьому аерозоль який утворюється, проходить міжстіночний простір у корпусі генератора та частково охолоджується. Недоліком вказаної конструкції є те, що при проходженні аерозолю через шар охолоджувача значно зменшується вогнегасна ефективність аерозолю через коагуляцію частинок та недопал вихідного аерозольутворювального заряду. Відомим є генератор [2] для гасіння пожежі, який складається з установлених в корпусі піротехнічного заряду та блока охолодження, який в свою чергу, складається з перфорованої оболонки, шару таблеток або гранул з охолоджуючого матеріалу. Корпус генератора термозахищений, заряд пов'язаний з пристроєм запуску. Недоліком вказаного генератора є недостатня вогнегасна ефективність аерозолю через неповне згоряння аерозольутворювального заряду та укрупнення його частинок внаслідок потрапляння в блок охолодження. В основу корисної моделі поставлена задача зменшення вогнегасної концентрації аерозолю та часу гасіння. Поставлена задача вирішується тим, що аерозольний генератор з акустично-ударною активацією аерозолю, що містить корпус, в якому встановлено піротехнічний (аерозольутворювальний) заряд, запальник, згідно з корисною моделлю, в корпусі міститься металевий циліндр з аерозольутворювальним зарядом, з можливістю охолодження аерозолю між металевим циліндром та корпусом утворений міжстіночний простір, на корпусі міститься концентратор енергії акустично-ударної хвилі, в якому розташований піротехнічний заряд. Будова аерозольного генератора з акустично-ударною активацією аерозолю представлена на кресленні. Аерозольний генератор з акустично-ударною активацією аерозолю складається з запальника (1), пластини (2), кріплень (3), корпусу (4), металевого циліндра (5), аерозольутворювального заряду (6), отворів для виходу аерозолю (7), піротехнічного заряду (8), міжстіночого простору (9), вихідного отвору (10), концентратора енергії акустично-ударної хвилі (11). Принцип роботи аерозольного генератора з акустично-ударною активацією аерозолю полягає в наступному: після спрацювання запальника (1) підпалюється аерозольутворювальний заряд (6), з якого генерується вогнегасний аерозоль, який через отвори (7) потрапляє в міжстіночний простір (9), де частково охолоджується та потрапляє через вихідний отвір (10) до місця пожежі. Спрацювання піротехнічного заряду відбувається через певний проміжок часу після спрацювання генератора та заповнення вогнегасним аерозолем об'єму, що захищається. Напрямок руху акустично-ударної хвилі задається концентратором енергії акустично-ударної хвилі (11). Таким чином, аерозольний генератор з акустично-ударною активацією аерозолю дає можливість підвищити вогнегасну ефективність за рахунок зменшення вогнегасної концентрації та часу гасіння. Джерела інформації: 1. Агафонов В. В., Копилов Н. П., Установки аерозольного пожаротушения. Элементы и характеристики проектирование монтаж и эксплуатация. - М.: ВНИИПО, 1999. - 105 с. 2. Патент РФ №2114 657 А62С 3/00, публ. 10.07.1998. Аэрозольный генератор для тушения пожаров. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Аерозольний генератор з акустично-ударною активацією аерозолю, що містить корпус, в якому встановлений піротехнічний (аерозольутворювальний) заряд, запальник, який відрізняється 1 UA 67867 U тим, що в корпусі міститься металевий циліндр з аерозольутворювальним зарядом, з можливістю охолодження аерозолю між металевим циліндром та корпусом утворений міжстіночний простір, на корпусі міститься концентратор енергії акустично-ударної хвилі, в якому розташований піротехнічний заряд. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
