Теплиця вегетації грибів

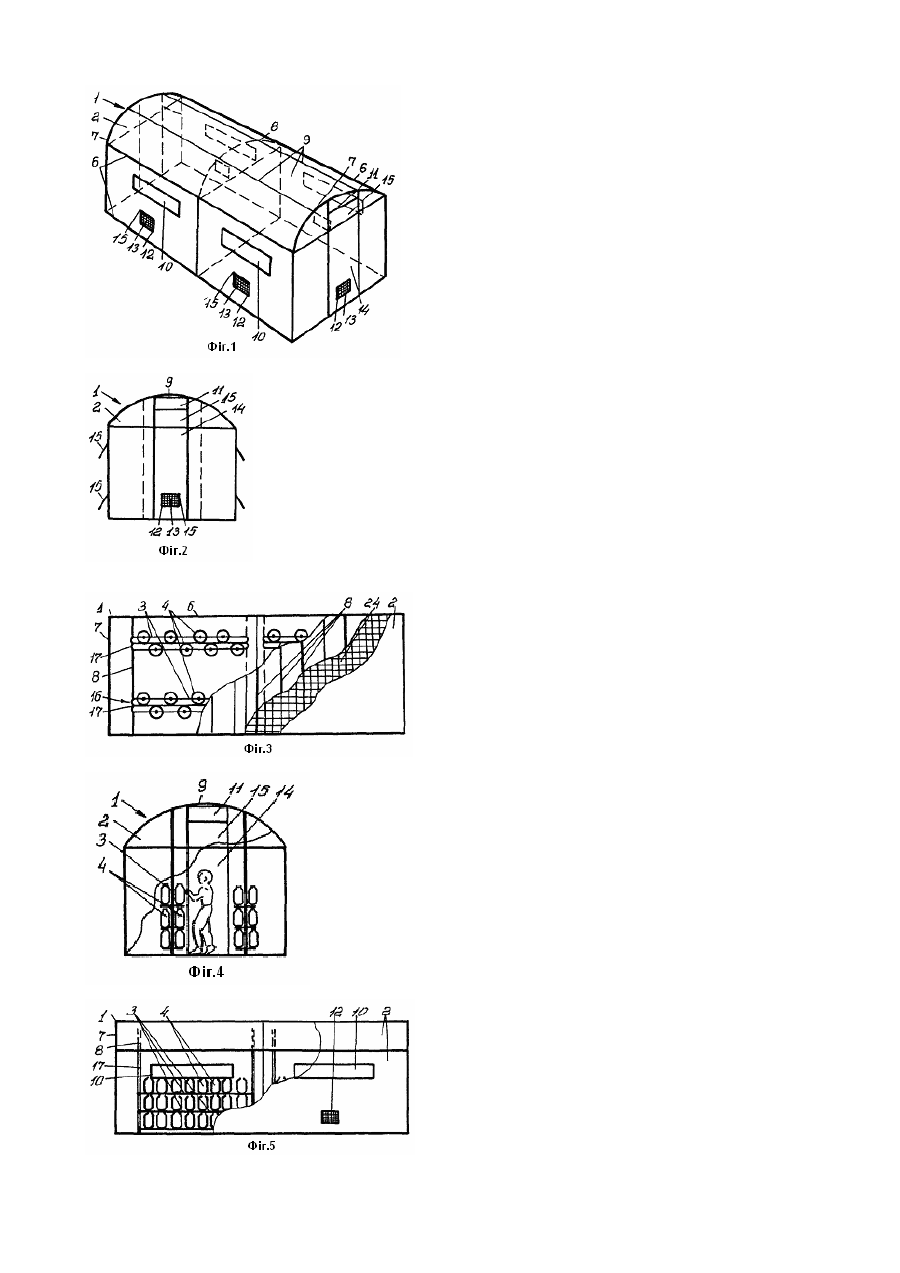

Передбачуваний винахід відноситься до сільского господарства, зокрема парниково-тепличної галузі. Відомі засоби вирощування рослин у вигляді ящиків /грядок/ на підставках, які можливо було б застосовувати і для вирощування грибів на двох ярусах: на грунті під ящиком і у плодородній суміші на дні ящика, /в кн. К.Бекетт, Растения под стеклом, М., "Мир", 1992, с.56,57/. Недолік цих ящиків у тому, що вони поміщені у звичайних умовах приміщень, парників або теплиць, у яких параметри освітлення, вентиляції і інші не відповідають потребам вегитації грибів, сприятливий мікроклімат і інші умови для яких значно відрізняються від звичайних тепличних. Відомі підставки і стелажі у вигляді полиць і іншіх пристосувань для розміщення плодородної суміші, горшків, підносів і таке інше, у яких можливо вирощувати рослини. Вони виконані із дощок, металевих виробів і інших жорстких матеріалів /в кн. К.Бекетт, Растения под стеклом, М., "Мир", 1992, с.92, 135, 161, 169. Недолік цих пристосувань у тому, що вони непридатні для вирощування грибів, технологія яких значно відрізняється від технології інших рослин, які адаптовані до умов звичайних парників і теплиць. Є дерев'яна теплиця, частково обшита дерев'яними дошками, у якій виконані дахові і бокові стіни і фрамуги для провітрювання розміщених у ній рослин, /в кн. К.Бекетт, Растения под стеклом, М., "Мир", 1992, с.11/. Недолік цієї теплиці у тому, що, хоча незважаючи на добру вентиляцію, все ж вона непридатна для вирощування грибів, бо її каркас і покриття не забезпечує придатних для них умов. Відома теплиця для вирощування рослин, яка включає каркас у вигляді транспортерної замкнутої стрічки, підвішеної на обводних роликах, розташованих на різних уровнях від ґрунту і закріплених на верхніх і нижніх балках з можливістю вертикального переміщення /авт. св. СРСР №1505423, А01G9/14,31/02, Бюл.№32, 1980/. Недолік цієї теплиці у тому, що в ній не передбачена можливість установки і фіксації мішків з субстратом і ящиків з плодородною сумішшю, у яких можливо було б вирощувати гриби. До того ж в ній не відповідає умовам вегетації грибів освітлення, вентиляція і інші. Є ще теплиця для вирощування рослин, яка включає каркас, теплоізоляційне покриття і систему розміщення у ній рослин із забезпеченням їх необхідним мікрокліматом, теплом, освітленням і вентиляцією /авт. св. СPСP №1676511, А01G9/14, Бюл.№34, 1989/. Недолік цієї теплиці у тому, що вентиляція і освітлення рослин у цій теплиці не відповідає у повній мірі потребам вегетації грибів, а система розміщення рослин, хоча складна і дорога, але не прилаштована для установки мішків з субстратом і спеціальних ємкостей для плодородної суміші, у якій гриби вирощуються. Найбільш близькою по технічній суті є теплиця арочного типу, яка має двоскатний тент на легкому каркасі з торцевими дверми, теж виконаними із тентового матеріалу / в кн. К.Бекетт, Растения под стеклом, Μ., "Мир". 1992, с.11/. Недолік прототипу в тому, що ця теплиця не має належних засобів вентиляції і освітлення і в ній не передбачено установку необхідних для вирощування грибів засобів у вигляді стелажів, мішків з субстратом, різних ящиків з плодородною сумішшю, не передбачено виконання у вигляді конструктивних пристосувань для полегшення умов праці обслуговуючого персоналу, для зручності дій по догляду за грибами, які потребують повсякденного пильного обслуговування, утримання на належному рівні всіх умов мікроклімату, освітлення, обігріву, вентиляції і таке інше. В основу винаходу поставлена задача з урахуванням всіх основних позитивних і негативних якостей прототипа-теплиці арочного типу, створити новий варіант теплиці суто предназначеної для вирощування грибів, а саме: щоб вона була також легкою, тентовою з торцевими дверми, але мала б необхідні вентиляційні засоби, необхідне кероване освітлення, а головне, щоб у середині теплиці можливо було б розташувати якомога більш пристосувань для закладки і вегетації грибів різних видів, створити необхідні оптимальні умови для їх вирощування і забезпечити більш комфортний мікроклімат і більш високу зручність обслуговування. Це передбачалось досягти завдяки застосування тенту із палаточного, напівпрозорого, прорезиненого брезентового матеріалу жовтого кольору з вставкою брезента білого кольору повздовж покрівлі теплиці. Для забезпечення більш керованого освітлення грибів у теплиці і їх провітрювання передбачено продовжні вікна з обох сторін тенту і, крім двох торцевих дверей, вентиляційні фрамуги на якомога більшій висоті і нижні отвори, покриті захисною сіткою - все це з перекриттям відкидними клапанами. Головне ж це забезпечення надійних умов для вегетації грибів з точки зору їх закладки і розміщення у середині теплиці, для чого застосовані знімні ярусні секційні стелажі з можливістю переміщення по вертикалі установлених на них мішків зі субстратом, чи ящиків з плодородною сумішшю. Поставлена задача вирішена тим, що у теплиці вегетації грибів, яка має легкий арочний покритий тентом каркас з торцевими дверми і засобами освітлення і вентиляції, згідно передбачуваному винаходу, прогони, регелі і шпроси каркасу виконані із профільної труби і скріплені між собою з можливістю його збірки і розбірки, а тент виконано із палаточного напівпрозорого прогумованого брезенту жовтого кольору з вставкою такого ж брезенту білого кольору на поверховій частині тенту, при цьому засоби освітлення і вентиляції виконані у вигляді покритих захисними клапанами продовжних вікон зверху бокових частин тенту, торцевих фрамуг на його фронтонах і вентиляційних отворів з захисними сітками у його нижніх частинах, до того ж каркас обладнано встановленими у ньому багатоярусними стелажами, кожний із яких складено із окремих секцій, які мають Ц-подібні стійки з знімними опорами у вигляді рамок з кільцями для розміщення мішків з субстратом, чи ящиків з плодородною сумішшю з можливістю вертикального переміщення, фіксації і доступу до них з усіх сторін. Технічний і споживчий результат, досягнутий завдяки використанню всіх відрізняючих ознак пропонованої теплиці, полягає у тому, що більш раціонально може використовуватися вся площа і об'єм теплиці, значно може збільшитися її виробнича потужність при менших матеріальних затратах і більш комфортних і зручних умовах праці обслуговуючого персоналу. При тому теплиця розбірна і збірна і легко може бути трансформована і транспортована при використанні її поодинці, або у вигляді з'єднаних, багато-секційних блоків будь якого розміру і габаритів. Суть пропонованого пояснюється кресленням, де на фіг.1 показано загальний вигляд теплиці в аксонометрії; на фіг.2 - теж саме, вигляд збоку; на фіг.3 - теж саме, вигляд зверху з вири-вами покрівлі; на фіг.4 - теж саме, вигляд збоку і вирив для показу розташування стелажів; на фіг.5 - теж саме, вигляд спереду з виривом передньої стіни; на фіг.6 - секція стелажа, вигляд зверху, збільшено; на фіг.7 - теж саме, вигляд спереду, з півдня, з розривом його стінок; на фіг.8 - вузол стиковки полиць стелажу зі стійками, вигляд спереду фіг.9 і збоку фіг.9; на фіг.10 - теж саме, вигляд зверху розрізів з лівої, середньої фіг.11 і правої фіг.12 стійками секції стелажу, схематично; на фіг.13-14 - окреме і блочне розміщення теплиць фіг.15-16 - схематично. Конкретно теплиця вегетації грибів має арочний каркас 1, покритий тентом 2 і обладнаний стелажами 3 для установки ємкостей для субстрату-мішків 4 або ящиків 5 /фіг.1-7/. Каркас 1 виконано розбірним із профільних труб, складаючих його прогони 6, регелі 7 і шпроси 8, і покриваючий його тент 2 - із палаточного напівпрозорого прогумованого брезенту жовтого кольору з вставкою 9 такого же брезенту білого кольору, розташованою повздовж покрівельної частини тенту. Тент являє собою захисне покривало каркасу. Він має продовжні прозорі вікна 10, розташовані у верхній частині, фрамуги 11 зверху на фронтонах і вентиляційні отвори 12, перекриті захисною сіткою 13 - знизу тента. На торцях каркасу і тенту виконані двері 14. Всі ці елементи перекриті пришитими до тенту зверху їх: відкидними захисними клапанами 15 у вигляді спадаючих шторок із того ж брезентового матеріалу. В сукупності вони складають засоби освітлення і вентиляції теплиці /фіг.1, 2/. Внутрішнє обладнання теплиці - це багатоярусні /двох, трьох чи більше ярусів/ стелажі, кожний із яких складено із окремих секцій 16, які мають - подібні стійки 17 зі знімними опорами у вигляді рамок 18 з прикріпленими до них кільцями 19 для поставки на них мішків 4 з субстратом або ящиків 5 з плодородною сумішшю /фіг.3-7/. Стійки 17 і опорні прогони 6 каркасу 1 виконані з можливістю опор і закріплення їх на основі за допомогою анкерів /чи земляних якорів/ 20. Для закріплення рамок 18 на вертикальних частинах - подібної стійки 17 передбачено замки 21, кожний із яких має прикреплений збоку рамки 18 плоский гачок 22, а для таких гачків на стійках 17 виконані відповідні по формі ряди отворів-вирізів 23, передбачених для вставки у них гочків 22 і осадки їх донизу /фіг.8, 9/. Для того, щоб тент не провисав на шпросах, можливо застосувати дротяну сітку 24, якщо це необхідно /фіг.3/. Подвійні торцеві двері 14 кожної теплиці дають можливість краще провітрювати і обслуговувати її, а також з’єднувати декілька теплиць у різноманітні комплекси при можливості кожну теплицю збирати із складових частин різного габариту /фіг. 13-16/. Користуються теплицею звичайним чином: збирають її із складових частин, для чого застосовують відомі, не показані на схемі, стикуючи елементи, накривають каркас 1 тентом 2 і прикріпляють до ґрунту /основи/, якщо це -подібні стійки 17 необхідно, за допомогою анкерів 20, чи земляних якорів. Потім встановлюють стелажі - їх встановлюють на анкери 20, а зверху їх прикріплюють до шпросів 8 /фіг. 4, 5, 7/. На кожну стійку 17 надівають з обох боків її рамки 18, використовуючи замки 21 /вставляючи гачки 22 кожної рамки у отвори-вирізи 23, виконані на стійці 17/ так, щоб кожна рамка склала один ярус стелажа, а на ній можливо було б встановити на кожному її кільці 19 мішок 4, чи ящик /ящики/ 5. При складанні комплексів із окремих теплиць їх притуляють одна до одної торцевими частинами, заздалегідь відкриваючи перехідні двері 14. Дії по розбірці кожної теплиці виконують у зворотньому порядку тому, що робилось при збірці. Технічною і споживчою перевагою пропонованої теплиці над прототипом є те, що вона може вмістити значно більше мішків і ящиків для вирощування грибів, якщо це необхідно - з установкою їх на стійках 17 стелажів до самої стелі - до шпросів 8 і при цьому звільнити значну площу теплиці, що може дати значну економічну вигоду. При цьому створюється можливість забезпечити кращі умови для вегетації грибів різних видів і для праці обслуговуючого персоналу. Розбірність теплиці значно полегшує її трансформування, транспортування, а можливість зняття і перестановки стелажів забезпечує використання теплиці з іншою метою, як придатне приміщення. Сподіваємось, що такі теплиці найдуть широке застосування серед спеціалістів і аматорів вирощування різноманітних видів грибів з найменшими матеріальними затратами.
