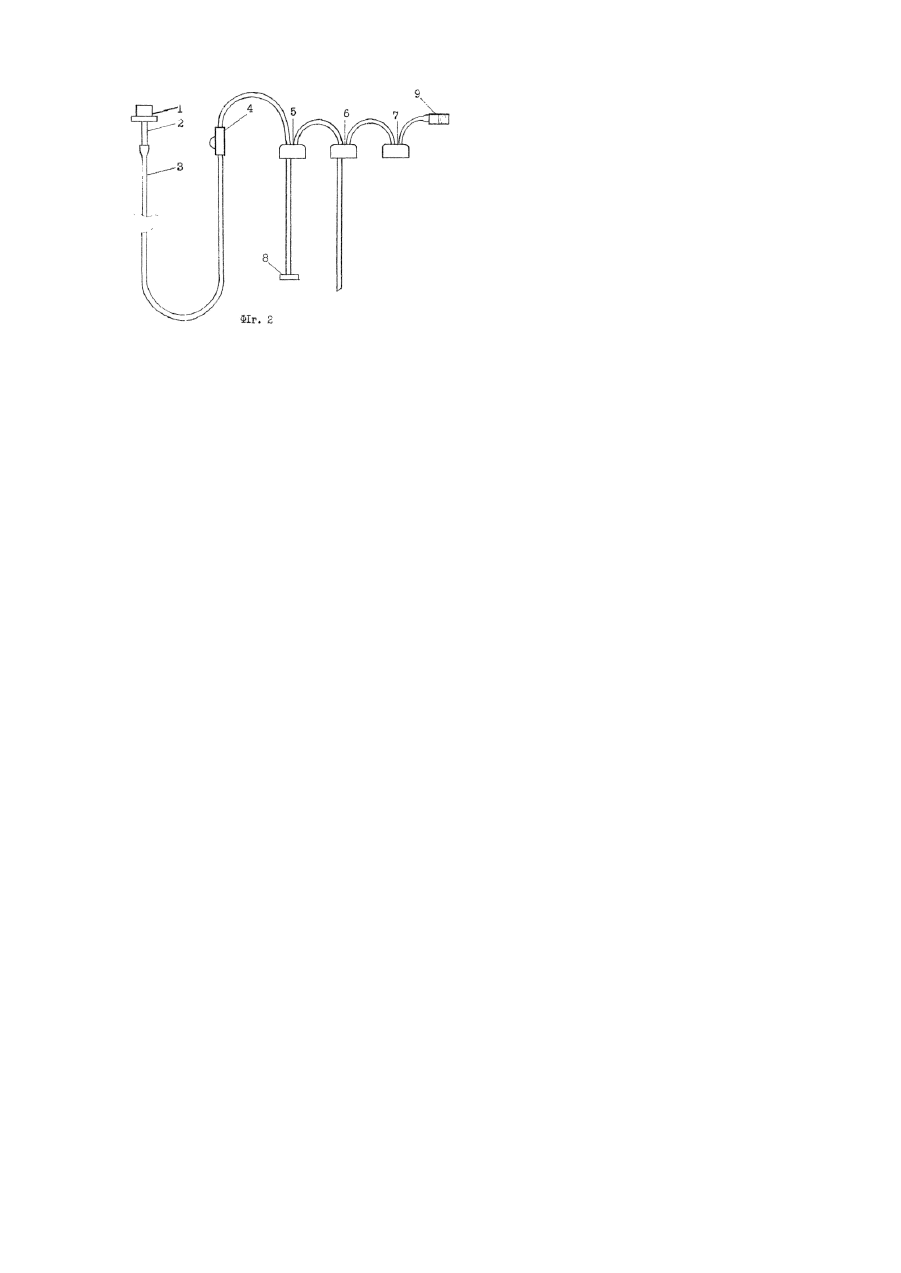

Комплект для розпилювача рідини

Розпилювач рідини відноситься до засобів для обприскування рослин, дезинсекції та дезинфекції приміщень, побілки, фарбування. Він може бути застосований в сільському господарстві, на присадибній ділянці, в будівництві і при ремонті приміщень, в побуті та інши х галузях. Відомий гідравлічний ранцевий обприскувач для присадибних ділянок ОРР-1 "ЭPA-1" та ОPP-14 "ЭPA-2" [1, с.128]. Кожен з них складається з бака, гідравлічного насоса, привода, брандспойта, ременів, заливного фільтра, кришки горловини і піддона. Їх недоліками є значні власна вага і об'єм, складність, матеріало- і трудомісткість виготовлення і, відповідно, велика вартість, а також необхідність інтенсивного підкачування під час обприскуванні для забезпечення задовільного розпилу, що робить процес обприскування незручним, важким для робітника і не завжди якісним. Найближчим аналогом /прототипом/ є більш зручний в роботі пневматичний ранцевий обприскувач ОРП [2, с.15j. Він складається з циліндричного резервуару, поршневого пневматичного насосу, запірного клапана, шланга, брандспойта з наконечником. Недоліками цього обприскувача є: 1) велика власна вага - 10кг, заправляється 11,5л рідини, тобто вага обприскувача складає 0,9кг на 1л рідини; 2) велика складність, матеріало- і трудомісткість виготовлення і, відповідно, вартість; 3) великий об'єм, який займає обприскувач при транспортуванні, продажу, зберіганні, що суттєво, оскільки він використовується, як правило, один або небагато разів на рік, а решта часу просто зберігається. Вказані недоліки пов'язані з тим, що металічна циліндрична ємність для рідини і повітря і вмонтований в неї насос входять в склад цього приладу І виготовляються, продаються І зберігаються в його складі. Але ці частини не можуть бути просто виключені з складу приладу, тому що без них він не може функціонувати як пневматичний обприскувач. Іншим недоліком згаданих обприскувачів є недостатня дисперсність розпилу. Дія зменшення розміру крапель треба зменшити розмір форсунок і збільшити їх кількість, при цьому значно зросте складність виготовлення і вартість приладу, що неприйнятно. В основу винаходу поставлено задачу в розпилювачі рідини шляхом відповідного конструктивного виконання, зокрема, кришки і введення вентиля, забезпечити зменшення ваги, складності, матеріало- і трудомісткості виготовлення, вартості і при цьому зберегти практично його функціональні властивості, а дисперсність розпилу покращити. Поставлена мета досягається тим, що комплект для розпилювача містить кришку, або декілька кришок, які відповідні стандартному горлу поліетиленфталатної /ПЕТ/ пляшки з під газованих напоїв, і вентиль, відповідний стандартному автомобільному або велосипедному насосу. Така конструкція дозволяє використати ПЕТ пляшки в якості ємності для рідини і повітря, а автомобільний або велосипедний насос для накачування повітря в розпилювач. Автомобільні і велосипедні насоси повсякмісно поширені, а ПЕТ пляшки, крім того, практично нічого не коштують, що дозволяє виготовляти, продавати і зберігати розпилювач без насоса і ємності. Для збільшення об'єму в розпилювачі використовують більше однієї кришки /і відповідну кількість ПЕТ пляшок/, які сполучені між собою, наприклад, еластичними трубками. Одна ПЕТ пляшка об'ємом 2,5 або 3л важить біля 60г, і власна вага розпилювача на 5л рідини з трьома ПЕТ пляшками, яку носить робітник, складає менше 500г, тобто менше 0,1кг на 1л рідини. А сам пристрій, який треба виготовляти, продавати і зберігати /без ПЕТ пляшок і насоса/ важить ще менше, відповідно і вартість його виготовлення в 5-20 раз менша, ніж прототипу. Для особливо високодисперсного розпилу і спрощення виготовлення розпилювач може мати з'єднувальний елемент, відповідний стандартній форсунці від парфум, що розпилюються /дезодоранти, духи, лак для волосся/, з допомогою якого така форсунка з’єднується з пристроєм. Він являє собою, наприклад, патрубок, що має зовнішній діаметр 4,0-4,8мм - "а" на фіг.1, або двохступеневий патрубок, діаметром 3,03,5мм і 4,0-4,8мм, що відповідає двом типорозмірам стандартних форсунок - "б" або патрубок з виступом - "в", або патрубок з різьбою - "г". Для збільшення продуктивності комплект для розпилювача може мати більше одного з'єднувальних елементів і, відповідно, форсунок. На фіг.2 зображений розпилювач рідини, який пропонується. Він має форсунку 1, з'єднувальний елемент патрубок 2, еластичну трубку 3, затискач 4, кришки 5, 6, 7, фільтр 8 і вентиль 9. Користуються розпилювачем так. 5 літрів емульсії або розчину отр уто хімікату заливають в дві ПЕТ пляшки від газованих напоїв по 2,5л кожна і закручують їх кришками 5 і 6. Третю таку ж пляшку залишають порожньою для повітря і закручують кришкою 7. До вентиля 9 приєднують автомобільний насос і накачують оприскувач до 0,8-0,6МПа. Від'єднують насос, складають пляшки в сумку або вішають її на руку або плече з допомогою прив'язаних до пляшок мотузків, відкривають затискач 4 і обприскують рослини. Такий же порядок користування і у випадку фарбування, наприклад, водоемульсійною фарбою. Джерела інформації: 1. Механізація захисту рослин /Масло І.П., Тимошенко С.П., Ю.Ф.Онуфрієнко та ін. – 2-е вид., -К.: Урожай, 1989. –144с. 2. Шамав Г.П., Хмелев П.П.. Справочник по машинам для борьбы с вредителями и болезнями сельскохозяйственных культур. - /2-еизд., перераб. И доп./. –М., Колос, 1980, -143с., ил.
