Пристрій для виміру електричної ємності хімічних джерел струму
Номер патенту: 70359
Опубліковано: 15.10.2004
Формула / Реферат
Пристрій для вимірювання електричної ємності хімічних джерел струму, що реалізує алгоритм:
,
де Qел - електрична ємність джерела струму, що вимірюється, А*год;
С - ємність конденсатора, що заряджається, Ф;
U - напруга на джерелі струму, що вимірюється, В;
tзар - час заряду конденсатора від джерела струму, що вимірюється, с;

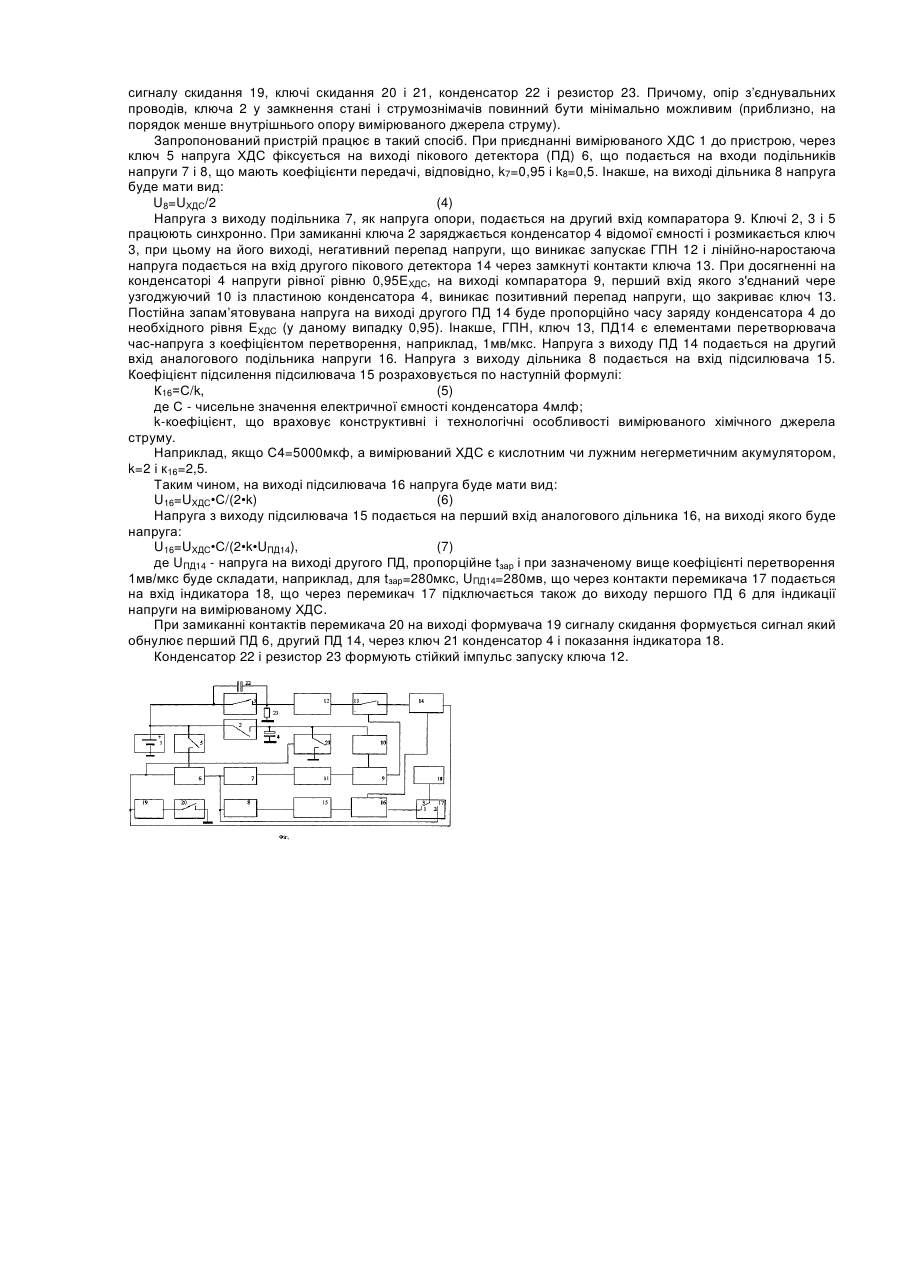

k - коефіцієнт, що враховує конструктивні і технологічні особливості хімічного джерела струму, що вимірюється, і містить вимірюване хімічне джерело струму (ХДС) 1, один полюс якого (мінус) сполучений із загальною шиною пристрою, ключ 2 на замикання ланцюга, ключ 3 на розмикання ланцюга, причому ключі 2 і 3 працюють синхронно, входи яких сполучені з другим полюсом (позитивним) вимірюваного ХДС, конденсатор 4 відомої ємності, одна пластина якого сполучена з загальною шиною, а друга - з виходом ключа 2, який відрізняється тим, що в нього введені ключ на замикання 5, працюючий синхронно з ключами 2 і 3, вхід якого сполучений з входами ключів 2 і 3, перший піковий детектор 6, вхід якого сполучений з виходом ключа 5, подільник 7 напруги з коефіцієнтом розподілу k7=0,95 і подільник 8 напруги з коефіцієнтом розподілу k8=0,5, входи яких сполучені з виходом пікового детектора 6, компаратор 9, входи якого сполучені, відповідно, через узгоджуючі каскади 10 і 11 з виходом ключа 2 і подільника 7, очікуючий генератор пилкоподібної напруги 12, вхід якого сполучений з виходом ключа 3, ключ 13, вхід якого сполучений з виходом очікуючого генератора пилкоподібної напруги, а керуючий вхід сполучений з виходом компаратора 9, другий піковий детектор 14, вхід якого сполучений з виходом ключа 13, підсилювач з регульованим коефіцієнтом підсилювання 15, вхід якого сполучений з виходом подільника 8, аналоговий подільник напруги 16, входи якого сполучені, відповідно, з виходами другого пікового детектора 14 і підсилювача 15, перемикач 17, індикатор 18, причому перший контакт перемикача сполучений з виходом аналогового подільника 16, другий контакт - з виходом першого пікового детектора 6, а третій - з входом індикатора 18, формувач сигналу скидання 19, ключ 20 і ключ 21 скидання конденсатора 4, причому вхід формувача 19 сполучений з входом ключа 20, вихід якого сполучений із загальною шиною пристрою, вихід формувача 19 сполучений з входами скидання першого пікового детектора 6, другого пікового детектора 14 і ключа 21, вихід якого сполучений із загальною шиною пристрою, а вхід - з виходом ключа 2, конденсатор 22, виводи якого сполучені паралельно з контактами ключа 3, резистор 23, один вивід якого сполучений з виходом ключа 3, а другий вивід - із загальною шиною пристрою.
Додаткова інформація
Назва патенту англійськоюDevice for measuring ampere-hour capacity of an electrochemical current source
Автори англійськоюKosiuk Viktor Ivanovych
Назва патенту російськоюУстройство для измерения емкости электрохимического источника тока
Автори російськоюКосюк Виктор Иванович
МПК / Мітки
МПК: H01M 10/48, H01M 10/44, H02J 7/00, G01R 31/36
Мітки: пристрій, ємності, електричної, джерел, виміру, струму, хімічних
