Спосіб завантаження шихтових матеріалів у доменну піч

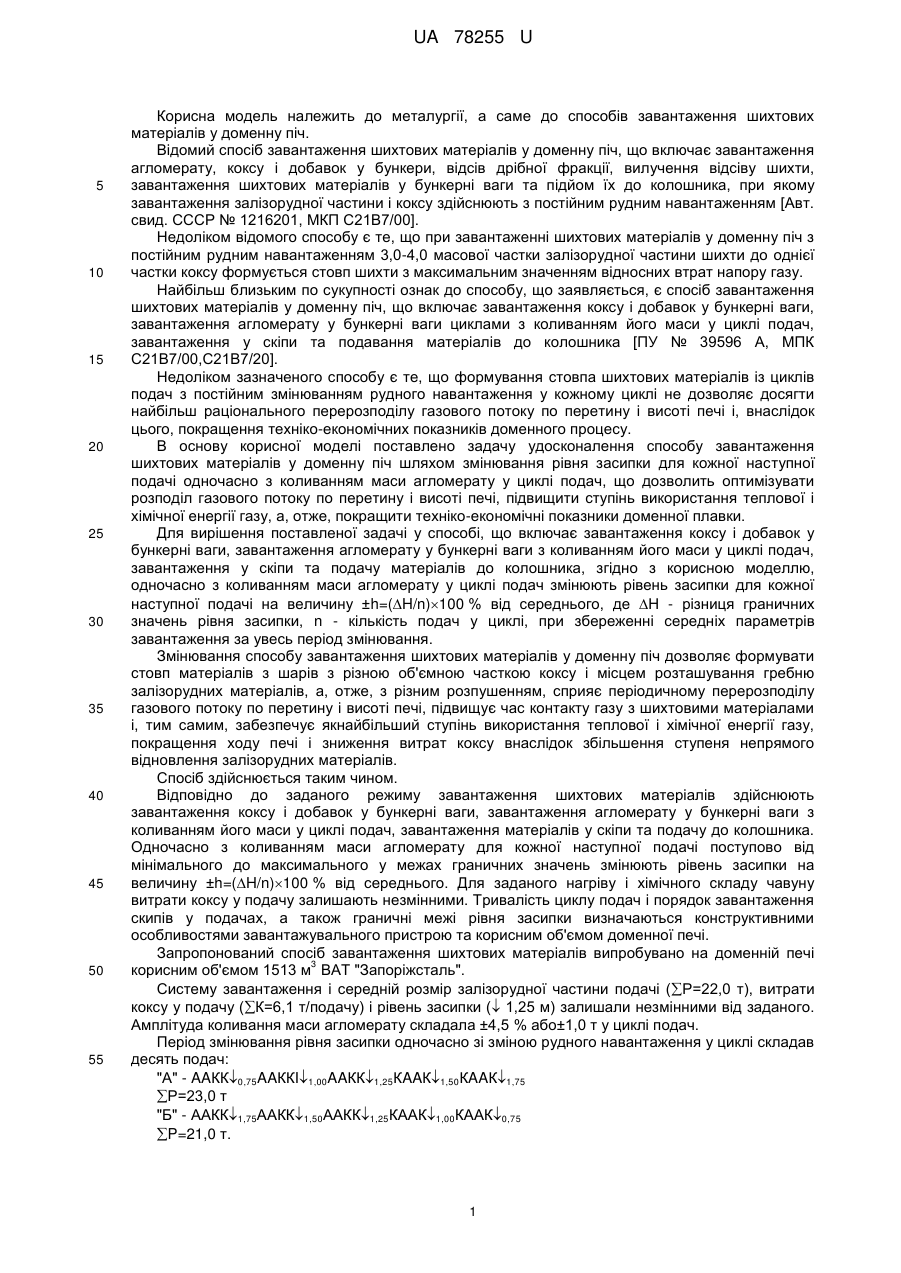

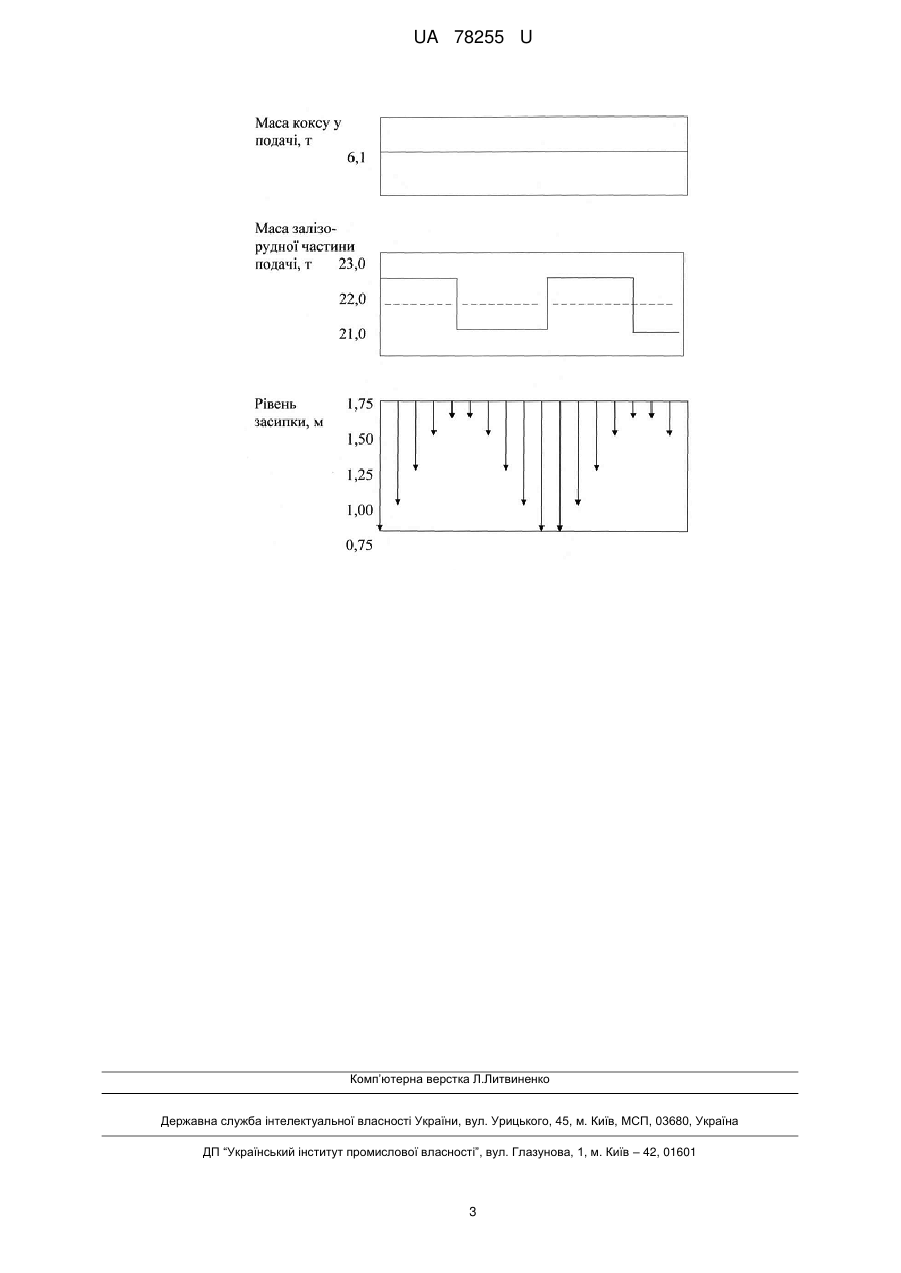

Реферат: Спосіб завантаження шихтових матеріалів у доменну піч, що включає завантаження коксу і добавок у бункерні ваги, завантаження агломерату у бункерні ваги з коливанням його маси у циклі подач, завантаження у скіпи та подачу матеріалів до колошника, який відрізняється тим, що одночасно з коливанням маси агломерату у циклі подач змінюють рівень засипки для кожної наступної подачі на величину ±h=(H/n)100 % від середнього, де Н - різниця граничних значень рівня засипки, n - кількість подач у циклі, при збереженні середніх параметрів завантаження за увесь період змінювання. UA 78255 U (54) СПОСІБ ЗАВАНТАЖЕННЯ ШИХТОВИХ МАТЕРІАЛІВ У ДОМЕННУ ПІЧ UA 78255 U UA 78255 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургії, а саме до способів завантаження шихтових матеріалів у доменну піч. Відомий спосіб завантаження шихтових матеріалів у доменну піч, що включає завантаження агломерату, коксу і добавок у бункери, відсів дрібної фракції, вилучення відсіву шихти, завантаження шихтових матеріалів у бункерні ваги та підйом їх до колошника, при якому завантаження залізорудної частини і коксу здійснюють з постійним рудним навантаженням [Авт. свид. СССР № 1216201, МКП С21В7/00]. Недоліком відомого способу є те, що при завантаженні шихтових матеріалів у доменну піч з постійним рудним навантаженням 3,0-4,0 масової частки залізорудної частини шихти до однієї частки коксу формується стовп шихти з максимальним значенням відносних втрат напору газу. Найбільш близьким по сукупності ознак до способу, що заявляється, є спосіб завантаження шихтових матеріалів у доменну піч, що включає завантаження коксу і добавок у бункерні ваги, завантаження агломерату у бункерні ваги циклами з коливанням його маси у циклі подач, завантаження у скіпи та подавання матеріалів до колошника [ПУ № 39596 А, МПК С21В7/00,С21В7/20]. Недоліком зазначеного способу є те, що формування стовпа шихтових матеріалів із циклів подач з постійним змінюванням рудного навантаження у кожному циклі не дозволяє досягти найбільш раціонального перерозподілу газового потоку по перетину і висоті печі і, внаслідок цього, покращення техніко-економічних показників доменного процесу. В основу корисної моделі поставлено задачу удосконалення способу завантаження шихтових матеріалів у доменну піч шляхом змінювання рівня засипки для кожної наступної подачі одночасно з коливанням маси агломерату у циклі подач, що дозволить оптимізувати розподіл газового потоку по перетину і висоті печі, підвищити ступінь використання теплової і хімічної енергії газу, а, отже, покращити техніко-економічні показники доменної плавки. Для вирішення поставленої задачі у способі, що включає завантаження коксу і добавок у бункерні ваги, завантаження агломерату у бункерні ваги з коливанням його маси у циклі подач, завантаження у скіпи та подачу матеріалів до колошника, згідно з корисною моделлю, одночасно з коливанням маси агломерату у циклі подач змінюють рівень засипки для кожної наступної подачі на величину ±h=(H/n)100 % від середнього, де Н - різниця граничних значень рівня засипки, n - кількість подач у циклі, при збереженні середніх параметрів завантаження за увесь період змінювання. Змінювання способу завантаження шихтових матеріалів у доменну піч дозволяє формувати стовп матеріалів з шарів з різною об'ємною часткою коксу і місцем розташування гребню залізорудних матеріалів, а, отже, з різним розпушенням, сприяє періодичному перерозподілу газового потоку по перетину і висоті печі, підвищує час контакту газу з шихтовими матеріалами і, тим самим, забезпечує якнайбільший ступінь використання теплової і хімічної енергії газу, покращення ходу печі і зниження витрат коксу внаслідок збільшення ступеня непрямого відновлення залізорудних матеріалів. Спосіб здійснюється таким чином. Відповідно до заданого режиму завантаження шихтових матеріалів здійснюють завантаження коксу і добавок у бункерні ваги, завантаження агломерату у бункерні ваги з коливанням його маси у циклі подач, завантаження матеріалів у скіпи та подачу до колошника. Одночасно з коливанням маси агломерату для кожної наступної подачі поступово від мінімального до максимального у межах граничних значень змінюють рівень засипки на величину ±h=(H/n)100 % від середнього. Для заданого нагріву і хімічного складу чавуну витрати коксу у подачу залишають незмінними. Тривалість циклу подач і порядок завантаження скипів у подачах, а також граничні межі рівня засипки визначаються конструктивними особливостями завантажувального пристрою та корисним об'ємом доменної печі. Запропонований спосіб завантаження шихтових матеріалів випробувано на доменній печі 3 корисним об'ємом 1513 м ВАТ "Запоріжсталь". Систему завантаження і середній розмір залізорудної частини подачі (Р=22,0 т), витрати коксу у подачу (К=6,1 т/подачу) і рівень засипки ( 1,25 м) залишали незмінними від заданого. Амплітуда коливання маси агломерату складала ±4,5 % або±1,0 т у циклі подач. Період змінювання рівня засипки одночасно зі зміною рудного навантаження у циклі складав десять подач: "А" - AAКК0,75AAККI1,00AAКК1,25КAAК1,50КAAК1,75 Р=23,0 т "Б" - ААКК1,75ААКК1,50ААКК1,25КААК1,00КААК0,75 P=21,0 т. 1 UA 78255 U 5 Схема завантаження доменної печі з періодичним змінюванням рудного навантаження і рівня засипки зображена на кресленні. Основні показники роботи доменної печі у період дослідно-промислових випробувань наведені у таблиці 1. Реалізація способу завантаження доменної печі з одночасним змінюванням рудного навантаження і рівня засипки у циклі подач призведе до більш рівного ходу печі і стабілізації нагріву печі, що зумовлено більш раціональним розподілом газу по висоті і перетину печі і збільшенням ступеня використання теплової і хімічної енергії газового потоку і, внаслідок цього, дозволить знизити витрати коксу на 3-4 % і підвищити виробництво чавуну на 2-3 %. 10 Таблиця 1 Основні показники роботи доменної печі у базовий період та період дослідно-промислових випробувань № 1 2 3 4 5 6 7 8 9 10 Показники Базовий період Дослід. період Тривалість періодів, діб. Виробництво чавуну, т/добу Витрати коксу, кг/т 3 Витрати природного газу, м /т 3 Витрати кисню, м /т Температура дуття, °C Простої, % Вихід шлаку, кг/т Ступінь використання газу СО2/(СО+СО2), % Кількість випусків чавуну, що вкладаються у інтервал 0,6-0,9 % за кремнієм, % 31 2948 506 79 29 1183 1,43 457 42,4 31 2984 492 74 26 1181 1,57 459 44,3 49,6 Зведені до баз. 51,6 3001 488 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб завантаження шихтових матеріалів у доменну піч, що включає завантаження коксу і добавок у бункерні ваги, завантаження агломерату у бункерні ваги з коливанням його маси у циклі подач, завантаження у скіпи та подачу матеріалів до колошника, який відрізняється тим, що одночасно з коливанням маси агломерату у циклі подач змінюють рівень засипки для кожної наступної подачі на величину ±h=(H/n)100 % від середнього, де Н - різниця граничних значень рівня засипки, n - кількість подач у циклі, при збереженні середніх параметрів завантаження за увесь період змінювання. 2 UA 78255 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
