Система для стійкого кріплення драбини до опори

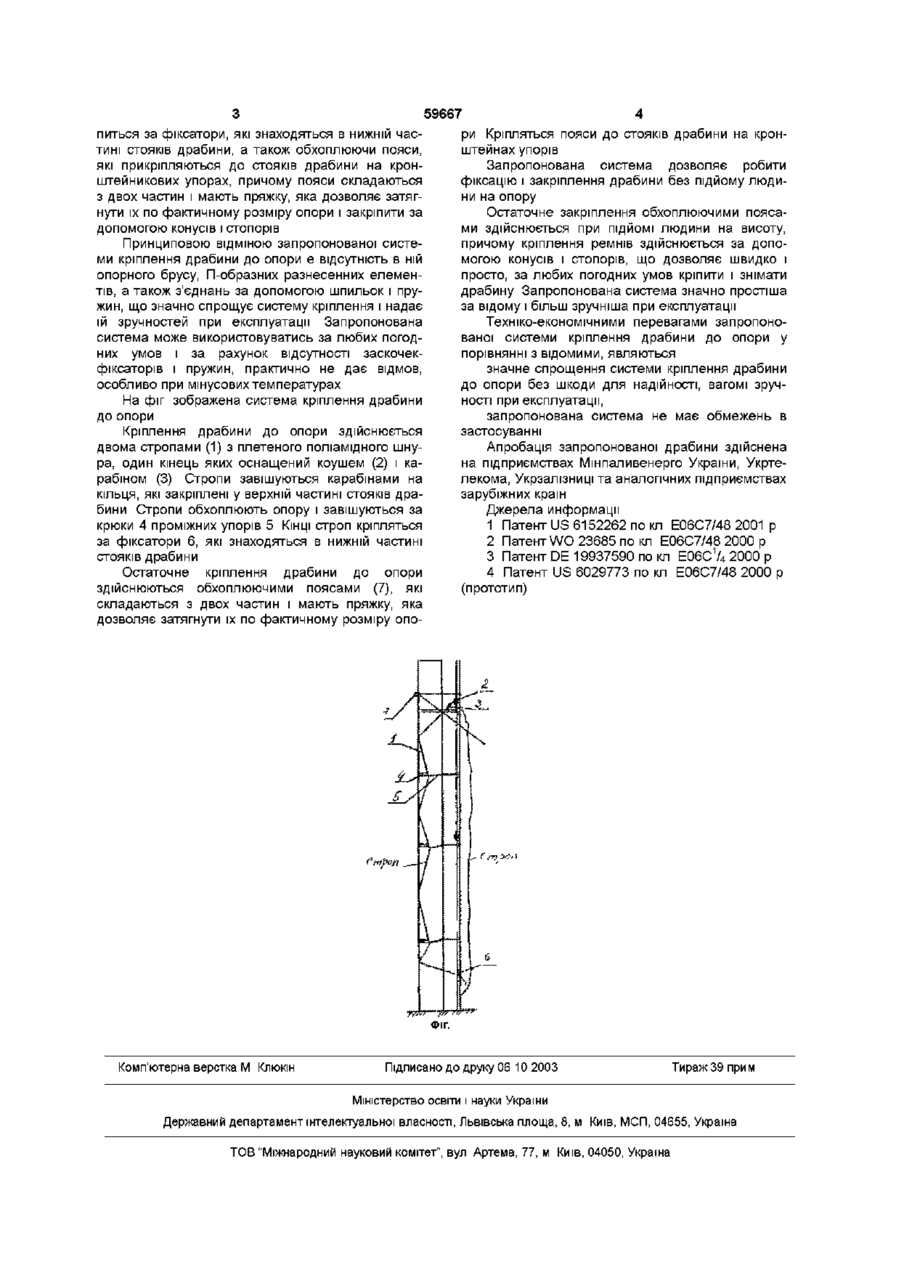

Система для стійкого кріплення драбини до опори, яка включає кронштейни, фіксатори і упори, яка відрізняється тим, що додатково включає стропи з поліамідного шнура, один кінець яких оснащений коушем і карабіном, а другий кріпиться за фіксатори, які знаходяться в нижній частині стояків драбини, а також обхоплюючі пояси, які прикріпляються до стояків драбини на упорах кронштейна, причому пояси складаються з двох частин і мають пряжку, яка дозволяє затягнути їх по фактичному розміру опори і закріпити за допомогою конусів і стопорів Винахід відноситься до конструкції пристроїв, які забезпечують надійне кріплення драбини до опори любого типу і конфігурації ЛІНІЙ електропередач (ЛЕП), а також до опор, які використовуються в інших галузях господарства ВІДОМІ пристрої для стійкого кріплення драбин до опори, які складаються - з декількох бокових запобіжних опор, які у складеному стані уміщені в одну з перекладин верхньої частини драбини [1], - з регуліруємої рами з елементами, які взаємодіють попарно з перекладинами драбини за допомогою рознесених у боковому напрямку крюків [2], - з консолі або стрічки для обхоплювання вузького місця об'єкта до якого приставлена драбина [3] Наведені вище конструкції пристроїв дозволяють кріпити драбину до опори, але їм властиві таки недоліки, - пристрій [1] забезпечує тільки бокову разнесенних елемента для з єднання з опорами драбин, два кронштейна для кріплення бруса до опори З'єднувальні елементи обхоплюють опори драбини, запобігаючи ухил драбини у бік при ПІДЙОМІ або при спуску У прототипі передбачені також дві шпильки, які щільно затискують опори драбини Шпильки вставляються збоку через опори і поєднувальні елементи для їх стягнення Дві шарнірні заскочки-фіксатори мають закрите положення, нерозкриваючи відкриті КІНЦІ поєднувальних елементів Заскочки-фіксатори можна повертати всередину за допомогою натяжного шнура для переводу у відкрите положення таким чином, що опори драбини можуть бути видалені з поєднувальних елементів людиною, яка стоїть на грунті перед драбиною Дві пружини штовхають заскочки-фіксатори в нормальне закрите положення відносно упора СТІЙКІСТЬ драбини, - кріплення драбини [2] здійснюється за допомогою крюків, тому вона має обмеженість у застосуванні, - кріплення драбини [3] здійснюється тільки у вузький частині опори, тому воно не може вважатися надійним, Відома також система для стійкого кріплення драбини до опори, яка являється найбільш близькою до заявляємої за суттю [4] Система - прототип включає - подовжений опірний брус, два П-образних ВІДОМІЙ системі - прототипу властиві такі недоліки складність системи і незручність при її експлуатації, які обумовлені наявністю опорного брусу, П-образних разнесенних елементів, а також з'єднань за допомогою шпильок і пружин Задачею даного винаходу є спрощення системи кріплення драбини до опори і надання їй зручностей при експлуатації Поставлена задача досягається тим, що система для стійкого кріплення драбини до опори, яка включає кронштейни, фіксатори і упори, додатково вміщує стропи з поліамідного шнура, один кінець яких оснащений коушем і карабіном, а другий крі 1 (О (О о> ю питься за фіксатори, які знаходяться в нижній частині стояків драбини, а також обхоплюючи пояси, які прикріпляються до стояків драбини на кронштейникових упорах, причому пояси складаються з двох частин і мають пряжку, яка дозволяє затягнути їх по фактичному розміру опори і закріпити за допомогою конусів і стопорів Принциповою ВІДМІНОЮ запропонованої системи кріплення драбини до опори є відсутність в ній опорного брусу, П-образних разнесенних елементів, а також з'єднань за допомогою шпильок і пружин, що значно спрощує систему кріплення і надає їй зручностей при експлуатації Запропонована система може використовуватись за любих погодних умов і за рахунок відсутності заскочекфіксаторів і пружин, практично не дає відмов, особливо при мінусових температурах На фіг зображена система кріплення драбини до опори Кріплення драбини до опори здійснюється двома стропами (1) з плетеного поліамідного шнура, один кінець яких оснащений коушем (2) і карабіном (3) Стропи завішуються карабінами на кільця, які закріплені у верхній частині стояків драбини Стропи обхоплюють опору і завішуються за крюки 4 проміжних упорів 5 КІНЦІ строп кріпляться за фіксатори 6, які знаходяться в нижній частині стояків драбини Остаточне кріплення драбини до опори здійснюються обхоплюючими поясами (7), які складаються з двох частин і мають пряжку, яка дозволяє затягнути їх по фактичному розміру опо 59667 ри Кріпляться пояси до стояків драбини на кронштейнах упорів Запропонована система дозволяє робити фіксацію і закріплення драбини без підйому людини на опору Остаточне закріплення обхоплюючими поясами здійснюється при ПІДЙОМІ людини на висоту, причому кріплення ремнів здійснюється за допомогою конусів і стопорів, що дозволяє швидко і просто, за любих погодних умов кріпити і знімати драбину Запропонована система значно простіша за відому і більш зручніша при експлуатації Техніко-економічними перевагами запропонованої системи кріплення драбини до опори у порівнянні з відомими, являються значне спрощення системи кріплення драбини до опори без шкоди для надійності, вагомі зручності при експлуатації, запропонована система не має обмежень в застосуванні Апробація запропонованої драбини здійснена на підприємствах Мінпаливенерго України, Укртелекома, Укрзалізниці та аналогічних підприємствах зарубіжних країн Джерела информацм 1 Патент US 6152262 по кл Е06С7/48 2001 р 2 Патент WO 23685 по кл Е06С7/48 2000 р 3 Патент DE 19937590 по кл Е06С1/4 2000 р 4 Патент US 6029773 по кл Е06С7/48 2000 р (прототип) Фіг, Комп'ютерна верстка М Клюкш Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
