Подовжуючий пристрій для драбини

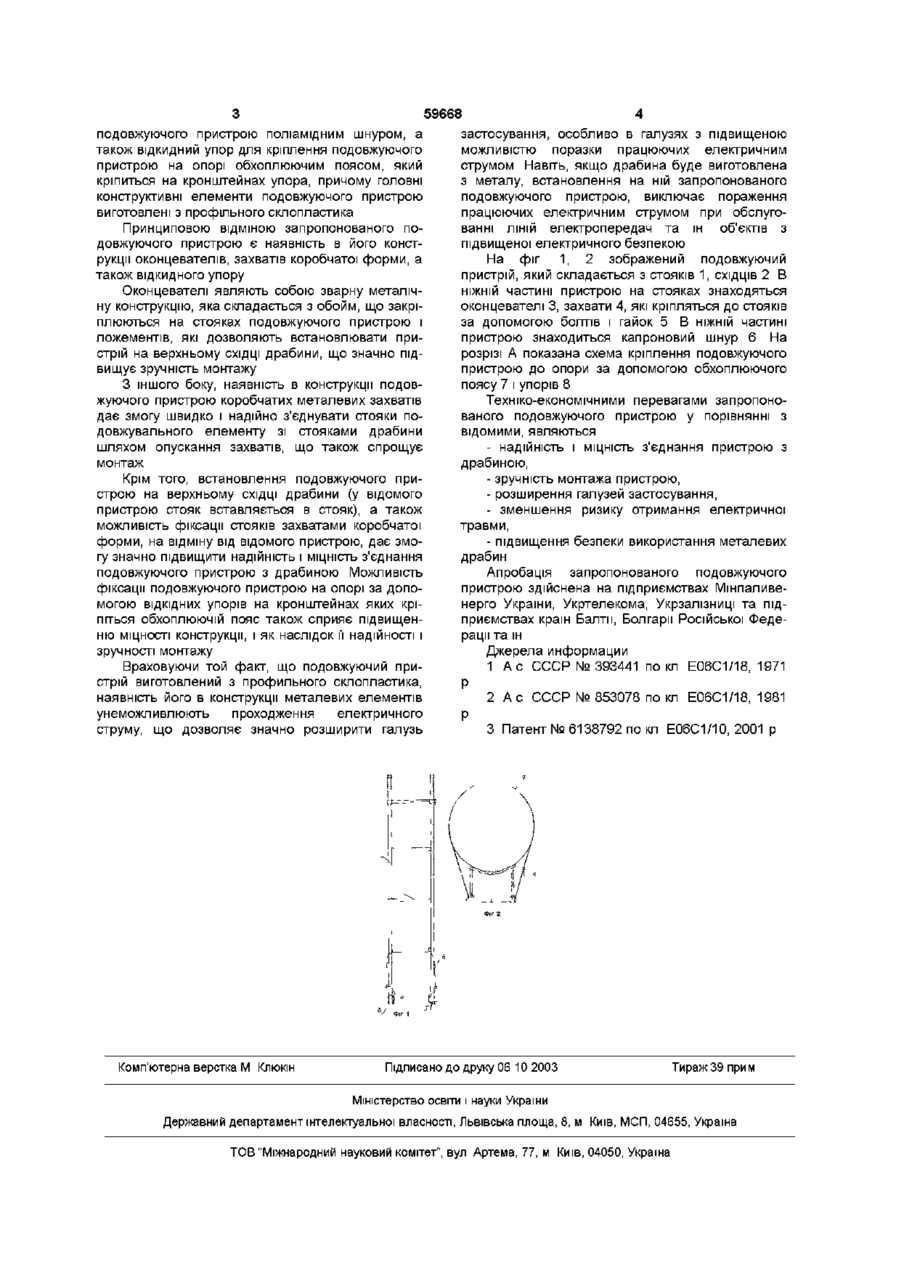

1 Подовжуючий пристрій для драбини, що включає подовжуючу секцію, який відрізняється тим, що додатково містить спеціальні окінцювателі, які складаються з обойм, що закріпляються на стояках секції і ложемента для установки подовжуючого пристрою на верхньому СХІДЦІ драбини, захвати коробчастої форми, якими закріплюють стояки подовжуючого пристрою на верхній частині стояків драбини шляхом опускання і які прикріплюються до нижнього східця подовжуючого пристрою поліамідним шнуром, а також відкидний упор для кріплення подовжуючого пристрою на опорі обхоплюючим поясом, який кріпиться на кронштейнах упора 2 Подовжуючий пристрій за п 1, який відрізняється тим, що головні конструктивні елементи (стояки і СХІДЦІ) виготовлені з профільного склопластика Винахід відноситься до конструкцій драбин, які використовуються при проведенні профілактичних, ремонтних, господарських та інших робіт, пов'язаних з підйомом на висоту на опори ЛІНІЙ електропередач, телекомунікацій, дерева та ш ВІДОМІ конструкції пристроїв, які дозволяють подовжувати драбини Вони складаються - з опори, фіксаторів, площадки з петлями Для установки площадки на необхідну відмітку, площадка підйомними петлями прикріпляється до крюка вантажопідйомного механізму, який виставляє її в робоче положення [1], - з опори, захвата дня кріплення, телескопічної штанги, зйомного і відводного блока і лебідки [2] Наведені вище пристрої забезпечують подовження драбини, але їм властиві тали недоліки - пристрій [1] при переміщенні робочої площадки на нову відмітку потребує використання вантажо-підйомного механізму, що стримує виконання монтажних робіт, - пристрій [2] за конструктивним виконанням дуже складний, а монтаж і демонтаж його вимагає багато часу Відомий також пристрій, який являється найбільш близьким до заявляемого за суттю [3] Пристрій - прототип включає Окремі подовжуючи секції, які составляються в стик для утворення драбини Секції можуть вставлятися одна в одну для полегшення транспортування Кожна секція кріпиться до опори за допомогою хомутів Відомий пристрій за допомогою нарощування КІЛЬКОСТІ секцій дозволяє подовжувати драбину, але йому властиві такі недоліки - не забезпечує надійності і МІЦНОСТІ з'єднання елементів (секції вставляються одна в одну), тому при висоті драбини 6-7 метрів вона може вигинатися, - труднощі монтажу, особливо при роботі при знижених та підвищених температурах, оскільки пристрій виготовляється з металу і тому за рахунок стиснення або розширення металічних трубчатих елементів виникають проблеми їх з'єднання, - обмеженість застосування, яка обумовлена тим, що відомий пристрій виготовляється з металу і є токопровідним, що підвищує небезпечність використання його при обслуговані ЛІНІЙ електропередач Задачею даного винаходу с забезпечення надійності з'єднування пристрою з драбиною, зручності монтажу і розширення галузей застосування Поставлена задача досягається тим, що подовжуючий пристрій, який включає подовжуючу секцію, додатково вміщує спеціальні оконцевателі, які складаються з обойм, що закріпляються на стояках секції і ложемента для установки подовжуючого пристрою на верхньому СХІДЦІ драбини, захвати коробчатої форми, якими закріплюють стояки подовжуючого пристрою на верхній частині стояків драбини шляхом опускання і для зручності користування, прикріпляються до нижнього східця 00 (О (О О> Ю 59668 застосування, особливо в галузях з підвищеною подовжуючого пристрою поліамідним шнуром, а можливістю поразки працюючих електричним також відкидний упор для кріплення подовжуючого струмом Навіть, якщо драбина буде виготовлена пристрою на опорі обхоплюючим поясом, який з металу, встановлення на ній запропонованого кріпиться на кронштейнах упора, причому головні подовжуючого пристрою, виключає пораження конструктивні елементи подовжуючого пристрою працюючих електричним струмом при обслуговиготовлені з профільного склопластика ванні ЛІНІЙ електропередач та ш об'єктів з Принциповою ВІДМІНОЮ запропонованого попідвищеної електричного безпекою довжуючого пристрою є наявність в його конструкції оконцевателів, захватів коробчатої форми, а На фіг 1, 2 зображений подовжуючий також відкидного упору пристрій, який складається з стояків 1, СХІДЦІВ 2 В НІЖНІЙ частині пристрою на стояках знаходяться Оконцевателі являють собою зварну металічоконцевателі 3, захвати 4, які кріпляться до стояків ну конструкцію, яка складається з обойм, що закріза допомогою болтів і гайок 5 В НІЖНІЙ частині плюються на стояках подовжуючого пристрою і пристрою знаходиться капроновий шнур 6 На ложементів, які дозволяють встановлювати прирозрізі А показана схема кріплення подовжуючого стрій на верхньому СХІДЦІ драбини, що значно підпристрою до опори за допомогою обхоплюючого вищує зручність монтажу поясу 7 і упорів 8 З іншого боку, наявність в конструкції подовжуючого пристрою коробчатих металевих захватів Техніко-економічними перевагами запропонодає змогу швидко і надійно з'єднувати стояки пованого подовжуючого пристрою у порівнянні з довжувального елементу зі стояками драбини ВІДОМИМИ, ЯВЛЯЮТЬСЯ шляхом опускання захватів, що також спрощує - надійність і МІЦНІСТЬ з'єднання пристрою з монтаж драбиною, Крім того, встановлення подовжуючого при- зручність монтажа пристрою, строю на верхньому СХІДЦІ драбини (у відомого - розширення галузей застосування, пристрою стояк вставляється в стояк), а також - зменшення ризику отримання електричної можливість фіксації стояків захватами коробчатої травми, форми, на відміну від відомого пристрою, дає змо- підвищення безпеки використання металевих гу значно підвищити надійність і МІЦНІСТЬ з'єднання драбин подовжуючого пристрою з драбиною Можливість Апробація запропонованого подовжуючого фіксації подовжуючого пристрою на опорі за допопристрою здійснена на підприємствах Мінпаливемогою ВІДКІДНИХ упорів на кронштейнах яких крінерго України, Укртелекома, Укрзалізниці та підпіться обхоплюючій пояс також сприяє підвищенприємствах країн Балтм, Болгарії Російської Феденю МІЦНОСТІ конструкції, і як наслідок її надійності і рації та ш зручності монтажу Джерела информации Враховуючи той факт, що подовжуючий при1 А с СССР № 393441 по кл Е06С1/18, 1971 стрій виготовлений з профильного склопластика, Р наявність його в конструкції металевих елементів 2 А с СССР № 853078 по кл Е06С1/18, 1981 унеможливлюють проходження електричного струму, що дозволяє значно розширити галузь З Патент №6138792 по кл Е06С1/10, 2001 р Комп'ютерна верстка М Клюкш Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
