Вузол піддатливості дгмі рамного кріплення із спецпрофілю
Формула / Реферат

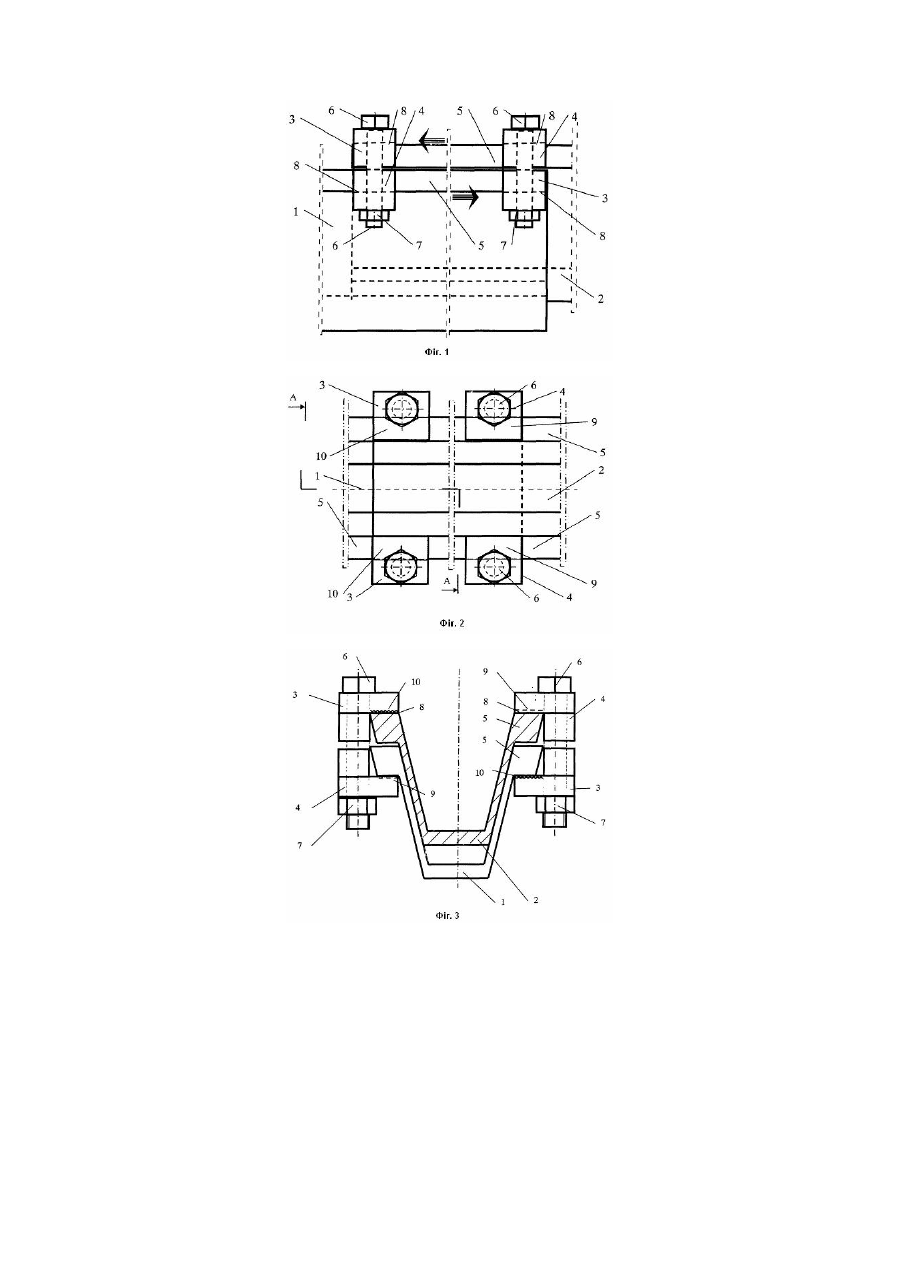

1. Вузол піддатливості рамного кріплення із спецпрофілю, що виконаний у вигляді різьбового сполучення, стискаючого фланці спецпрофілів стояка і верхняка, який відрізняється тим, що він містить дві фігурні Г-подібні лапи з співвісними отворами, через які пропущений паралельно осі перерізу спецпрофілів болт з натяжною гайкою, причому лапи встановлені своїми контактними поверхнями на фланцях спецпрофілів.
2. Вузол піддатливості за п. 1, який відрізняється тим, що однією зі своїх фігурних лап він встановлений на кінці фланця спецпрофілю контактною поверхнею з поперечним рифленням, а контактна поверхня протилежної лапи, що притиснута до фланця другого спецпрофілю, має повздовжнє рифлення, яке виконано під кутом 0-10 градусів до напрямку переміщення фланця.
Текст
Винахід належить до гірничої галузі і його слід використовувати для кріплення гірничих виробок рамним кріпленням із спецпрофілю. Відомий вузол піддатливості рамного кріплення із спецпрофілю, в якому два стояки з'єднано з верхняком за допомогою ексцентрикових вузлів піддатливості, які розташовані симетрично центральної вісі рами [А.С. СССР №540042, кл. Е21D11/14, 1976]. Недоліком цього вузла є недостатньо ефективна робота конструкції у режимі піддатливості при асиметричному навантаженню рами з боку масиву гірських порід, яке формується при похилому заляганні порід, що, як правило, зміщуються в бік виробки по нормалі до напластування. Конструкція ексцентрикового вузла піддатливості має велику масу, складна у виготовлені і монтажі. Відомий вузол піддатливості, що містить жорстко закріплені на спецпрофілі планки з розпірними прорізями та поперечні клини, які забито в розпірні прорізі двох планок та розташовано під гострим кутом до вісі зміщення [А.C. СССР №796436, кл. Е21D11/14, 1981]. Недоліками конструкції, як і інших відомих вузлів, є складна в виготовлені та монтажі конструкція, нестабільність роботи внаслідок перекосу вузла на спецпрофілі при його переміщенні по фланцях, недостатній опір піддатливості. Найбільш близьким за технічною суттю та досягаємим ефектом є вузол піддатливості рамного кріплення у вигляді верхняка і стояків, які з'єднані поміж собою за допомогою різьбових вузлів піддатливості, які мають скоби і планки і розташовані на ділянках сполучення верхняка зі стояком. [Литвинский Г.Г., Гайко Г.И., Кулдыркаев Н.И. Стальные рамные крепи горных выработок. - Киев: Те хніка, 1999 (с.107-109)]. Головним недоліком прототипу є перекоси вузла при переміщенні елементів спецпрофілей, неможливість досягнення їх погодженої роботи, недостатній опір піддатливості, великі маса, трудомісткість виготовлення і монтажу. В основу винаходу покладено завдання створити такий вузол піддатливості для рамного кріплення із спецпрофілю, в якому нова конструкція стягувальних елементів у вигляді фігурних лап з рифленими контактними поверхнями повинна ліквідувати перекіс елементів вузла і забезпечити погоджену їх роботу при переміщенні елементів спецпрофілей, збільшити опір піддатливості, спростити виготовлення, монтаж і демонтаж рамного кріплення, зменшити його вартість і забезпечити більш стабільну і надійну роботу в період експлуатації. Ця технічна задача досягається тим, що вузол піддатливості ДГМІ рамного кріплення із спецпрофілю, виконаний у вигляді різьбового сполучення, стискаючого фланці спецпрофілей стояка і верхняка, при цьому, згідно з винаходом, він має дві фігурні Г-образні лапи з співвісними отворами, через котрі пропущений паралельно осі перерізу спецпрофілей болт з натяжною гайкою, при чому лапи встановлені своїми контактними поверхнями на фланцях спецпрофілей. Крім того, вузол піддатливості ДГМІ однією зі своїх фігурних лап встановлений на кінці фланця спецпрофілю і її контактна поверхня має поперечне рифлення, а контактна поверхня протилежної лапи, що притиснута до фланця другого спецпрофиля, має повздовжнє рифлення, яке виконано під кутом 1-10 градусів до напрямку переміщення фланця. На Фіг.1 показано вигляд вузла піддатливості збоку, на Фіг.2 - вигляд вузла піддатливості зверху, на Фіг.3 - те саме, вид в перерізі по лінії А-А на Фіг.2. Вузол піддатливості встановлений на ділянці стику двох спецпрофілей рамного кріплення - стояка 1 і верхняка 2. Вузол має дві фігурні лапи 3 і 4, встановлені у вертикальній площині супротив друг друга на кінцях фланців 5 спецпрофілей або стояка 1, або верхняка 2. Кожна лапа має отвір, в котрий вставлений болт 6 з гайкою 7, а також контактну поверхню 8, якою вона притиснута до фланця 5. Та фігурна лапа, яка встановлена на кінці фланця 5 спецпрофілю, нерухома відносно цього фланця, для чого має контактну поверхню з поперечним рифленням 9. Протилежна контактна поверхня другої лапи, притиснута до фланця 5 другого спецпрофиля, може проковзувати відносно нього, для чого має повздовжнє рифлення 10, яке виконане під кутом 1-10 градусів до напрямку переміщення. Завдяки тому, що вузол виконаний у вигляді двох фігурних лап 3 і 4, встановлених у вертикальній площині супротив др уг друга на кінцях фланців 5 спецпрофілей, досягають їх мінімальної маси, простоти монтажу і демонтажу, а також силової збалансованості при включенні в роботу. Те, що контактна поверхня однієї лапи 3 має поперечне рифлення 9, а контактна поверхня другої лапи 4, притиснута до фланця другого спецпрофіля, має повздовжнє рифлення 10, дозволяє зафіксувати вузол на кінці фланця 5 одного спецпрофіля і переміщуватись відносно протилежної лапи 4 другому спецпрофілю. Тим самим досягається надійна робота вузлів піддатливості при навантаженні рамного кріплення зовнішнім тиском з боку гірського масиву. Крім того, те, що повздовжнє рифлення 10 виконано під кутом 1-10 градусів до напрямку переміщення фланця 5 забезпечує постійний притиск лапи 4 до спецпрофілю і підвищений опір піддатливості вузла. Для досягнення більш вищого опору піддатливості кут рифлення беруть ви щим. Тим самим отримують змогу змінювати на 20-50% величину опору вузлів піддатливості при проектуванні різних конструкцій рамного кріплення. Вузол піддатливості працює наступним чином При монтажі кріплення вузли піддатливості встановлюють попарно на кінцях фланців 5 стояка 1 і верхняка 2, пропускаючи через отвори лап 3 і 4 болти 6 шляхом накручування гайок 7. При цьому лапу 4 з поперечним рифленням 9 встановлюють на кінець фланцю 5 для нерухомої їх фіксації, а лапа 3 з повздовжнім рифленням 10 - на фланець протилежного спецпрофіля, який повинен проковзувати по цій поверхні. При навантаженні рамного кріплення гірським тиском верхняк 2 починає переміщуватись вздовж стояка 1, долаючи опір вузлів піддатливості. При цьому встановлені на кінцях фланців 5 спецпрофілів стояка 1 і верхняка 2 лапи переміщуються разом з ними, створюючи опір піддатливості. Переміщення фланця 5 вздовж контактної поверхні лапи 3 з повздовжнім рифленням призводить до постійного притискання вузла до фланцю спецпрофіля і підвищенню його опору (згідно з кутом нахилу ри флення), що покращує роботу кріплення. Те, що лапи нерухомо встановлені відносно кінців спецпрофілей, забезпечує їх узгоджене переміщення і покращує роботу вузла піддатливості. Таким чином, винахід вирішує поставлену технічн у задачу і дозволяє ліквідувати перекіс елементів вузла, забезпечити погоджену їх роботу при переміщенні елементів спецпрофілей, збільшити опір піддатливості, спростити виготовлення, монтаж і демонтаж рамного кріплення, зменшити його вартість і забезпечити більш стабільну і надійну роботу.
ДивитисяДодаткова інформація
Назва патенту англійськоюThe compliance node dgmi for frame fixation made of special profile
Автори англійськоюLytvynskyi Harri Hryhorovych
Назва патенту російськоюУзел податливости дгми рамного крепления из спецпрофиля
Автори російськоюЛитвинский Гарри Григорьевич
МПК / Мітки
МПК: E21D 11/14
Мітки: піддатливості, рамного, спецпрофілю, вузол, дгмі, кріплення
