Вимірювач крутного моменту

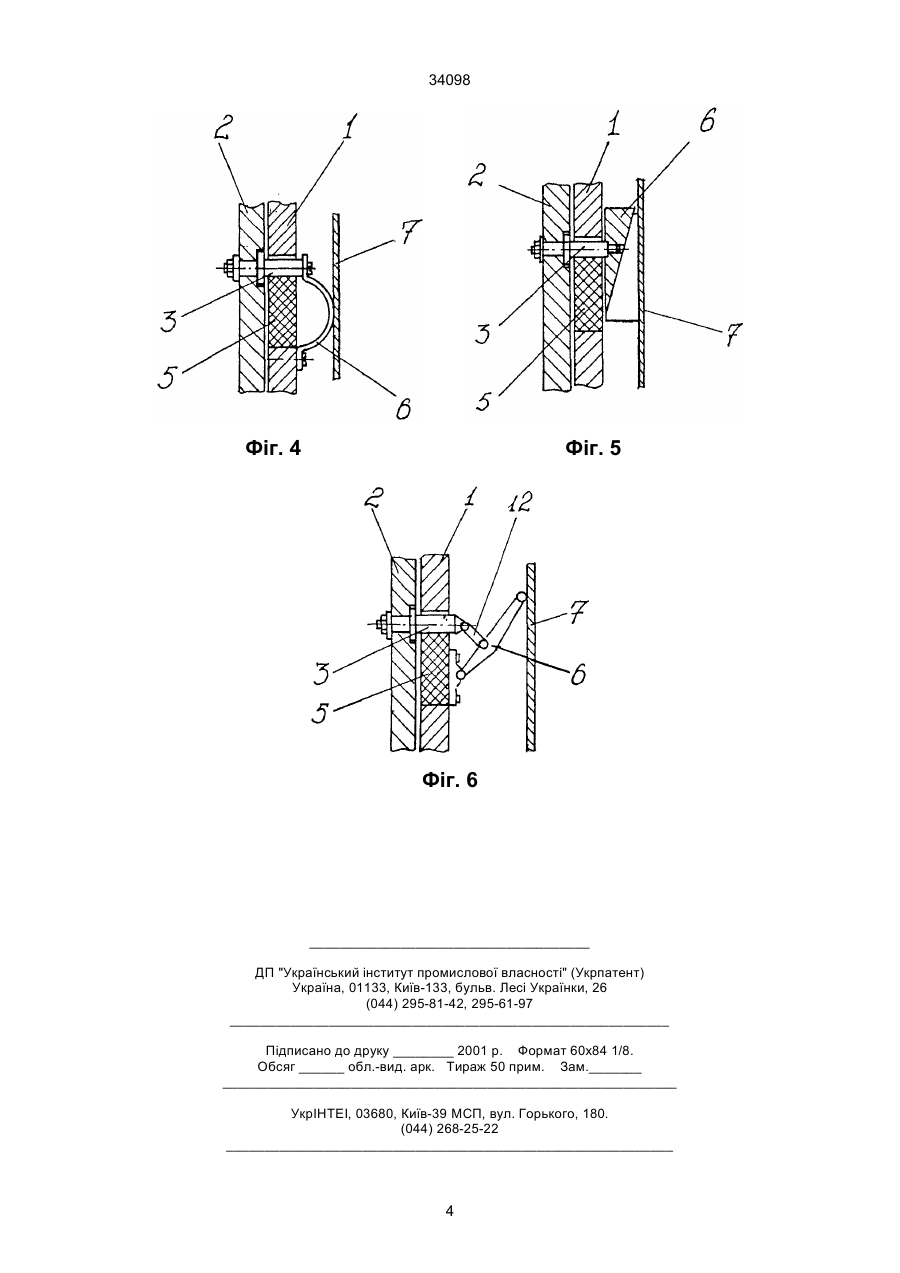

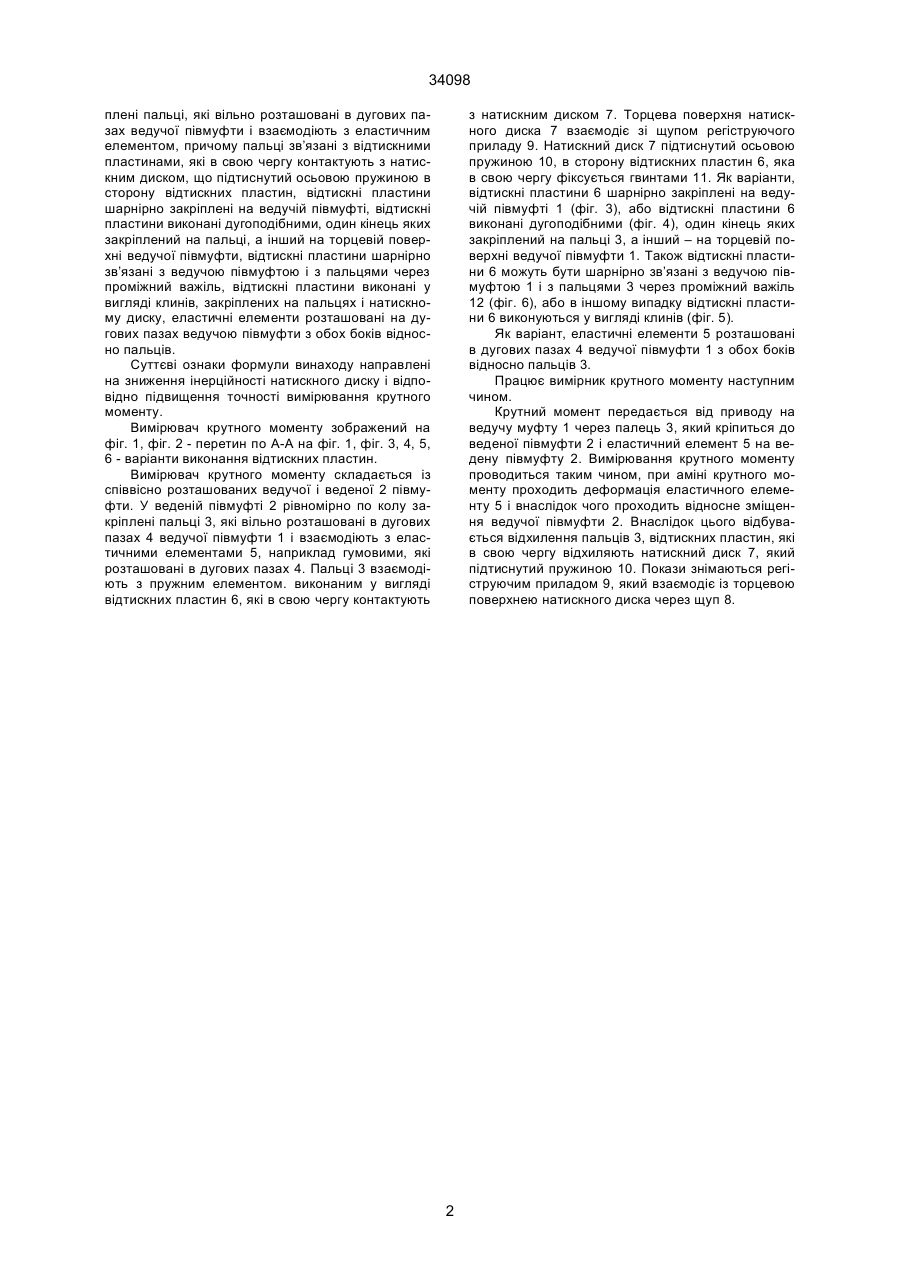

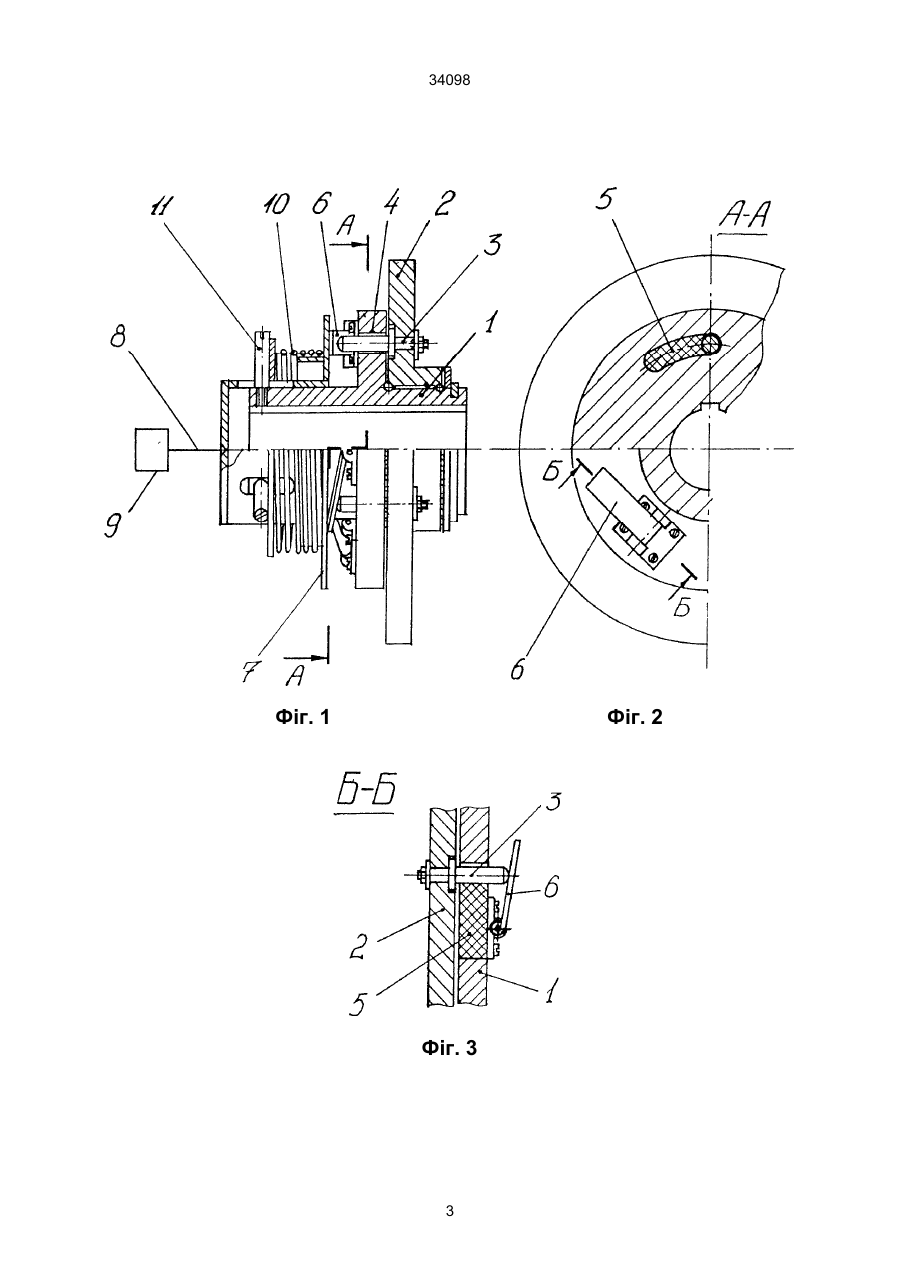

1. Вимірювач крутного моменту, що містить співосно розташовані ведучу та ведену півмуфти, які взаємодіють між собою за допомогою пружного елемента, а на ведучій півмуфті встановлений натискний диск, що взаємодіє із щупом регіструючого приладу, який відрізняється тим, що у веденій півмуфті рівномірно по колу закріплені пальці, які вільно розташовані в дугових пазах ведучої півмуфти і взаємодіють з еластичним елементом, причому пальці зв’язані з відтискними пластинами, які в свою чергу контактують з натискним диском. A (54) ВИМІРЮВАЧ КРУТНОГО МОМЕНТУ 34098 плені пальці, які вільно розташовані в дугових пазах ведучої півмуфти і взаємодіють з еластичним елементом, причому пальці зв’язані з відтискними пластинами, які в свою чергу контактують з натискним диском, що підтиснутий осьовою пружиною в сторону відтискних пластин, відтискні пластини шарнірно закріплені на ведучій півмуфті, відтискні пластини виконані дугоподібними, один кінець яких закріплений на пальці, а інший на торцевій поверхні ведучої півмуфти, відтискні пластини шарнірно зв’язані з ведучою півмуфтою і з пальцями через проміжний важіль, відтискні пластини виконані у вигляді клинів, закріплених на пальцях і натискному диску, еластичні елементи розташовані на дугових пазах ведучою півмуфти з обох боків відносно пальців. Суттєві ознаки формули винаходу направлені на зниження інерційності натискного диску і відповідно підвищення точності вимірювання крутного моменту. Вимірювач крутного моменту зображений на фіг. 1, фіг. 2 - перетин по А-А на фіг. 1, фіг. 3, 4, 5, 6 - варіанти виконання відтискних пластин. Вимірювач крутного моменту складається із співвісно розташованих ведучої і веденої 2 півмуфти. У веденій півмуфті 2 рівномірно по колу закріплені пальці 3, які вільно розташовані в дугових пазах 4 ведучої півмуфти 1 і взаємодіють з еластичними елементами 5, наприклад гумовими, які розташовані в дугових пазах 4. Пальці 3 взаємодіють з пружним елементом. виконаним у вигляді відтискних пластин 6, які в свою чергу контактують з натискним диском 7. Торцева поверхня натискного диска 7 взаємодіє зі щупом регіструючого приладу 9. Натискний диск 7 підтиснутий осьовою пружиною 10, в сторону відтискних пластин 6, яка в свою чергу фіксується гвинтами 11. Як варіанти, відтискні пластини 6 шарнірно закріплені на ведучій півмуфті 1 (фіг. 3), або відтискні пластини 6 виконані дугоподібними (фіг. 4), один кінець яких закріплений на пальці 3, а інший – на торцевій поверхні ведучої півмуфти 1. Також відтискні пластини 6 можуть бути шарнірно зв’язані з ведучою півмуфтою 1 і з пальцями 3 через проміжний важіль 12 (фіг. 6), або в іншому випадку відтискні пластини 6 виконуються у вигляді клинів (фіг. 5). Як варіант, еластичні елементи 5 розташовані в дугових пазах 4 ведучої півмуфти 1 з обох боків відносно пальців 3. Працює вимірник крутного моменту наступним чином. Крутний момент передається від приводу на ведучу муфту 1 через палець 3, який кріпиться до веденої півмуфти 2 і еластичний елемент 5 на ведену півмуфту 2. Вимірювання крутного моменту проводиться таким чином, при аміні крутного моменту проходить деформація еластичного елементу 5 і внаслідок чого проходить відносне зміщення ведучої півмуфти 2. Внаслідок цього відбувається відхилення пальців 3, відтискних пластин, які в свою чергу відхиляють натискний диск 7, який підтиснутий пружиною 10. Покази знімаються регіструючим приладом 9, який взаємодіє із торцевою поверхнею натискного диска через щуп 8. 2 34098 Фіг. 1 Фіг. 2 Фіг. 3 3 34098 Фіг. 4 Фіг. 5 Фіг. 6 _____________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
