G01L 5/24 — для визначення величини крутного моменту при затягуванні гайок або інших подібних їм деталей машин

Номер патенту: 117797

Опубліковано: 10.07.2017

Автори: Ковалевський Сергій Вадимович, Кулик Ростислав Юрійович

МПК: G01L 5/24

Мітки: контрольованої, затяжки, спосіб, різьбових, з'єднань

Формула / Реферат:

Спосіб контрольованої затяжки різьбових з'єднань, який полягає у затягуванні різьбових з'єднань від початкового стану до необхідного і подальшому вимірюванні силових параметрів, який відрізняється тим, що здійснюється подача «білого шуму» з випромінювача на багатоболтове з'єднання, який фіксується датчиком у вигляді акустичного спектра частот, та визначення послідовності виконання затяжки різьбових з'єднань за допомогою нейронної моделі.

Номер патенту: 101926

Опубліковано: 12.10.2015

Автори: Семенець Марина Дмитрівна, Шевченко Микола Якович, Семенець Дмитро Анатолійович

МПК: G01L 5/26, G01L 5/24, G01B 7/16 ...

Мітки: вимірювач, потужності, механічної, крутного, безконтактний, моменту

Формула / Реферат:

Безконтактний вимірювач крутного моменту і механічної потужності, що складається з першого та другого датчиків положення, встановлених відповідно на двох дископодібних корпусах приводного та веденого валів, з'єднаних пружною вставкою, та перетворювального пристрою, який відрізняється тим, що в вимірювач додатково введений тахометричний датчик, всі датчики виконані оптичними з спільним випромінювачем, вихід першого датчика положення...

Номер патенту: 95742

Опубліковано: 12.01.2015

Автори: Іскрицький Вячеслав Михайлович, Водолазська Наталія Володимирівна, Водолазська Олена Георгіївна

МПК: G01L 5/24

Мітки: допомогою, з'єднань, дії, гайковертів, контролю, затягування, різьбових, спосіб, ударно-імпульсної

Формула / Реферат:

Спосіб контролю затягування різьбових з'єднань за допомогою гайковертів ударно-імпульсної дії, який полягає у затягуванні різьбових з'єднань від початкового стану до необхідного і подальшому вимірюванні силових параметрів, який відрізняється тим, що затягування виконують поетапно, а силові параметри вимірюють після кожного етапу затягування, причому силові параметри визначають за прирощенням кута оберту гайки за кожний удар.

Номер патенту: 86665

Опубліковано: 10.01.2014

Автори: Золотенко Елла Олександрівна, Волошин Михайло Васильович, Михайловський Юрій Броніславович

МПК: G01L 5/24

Мітки: моменту, крутного, вимірювання, пристрій

Формула / Реферат:

Пристрій для вимірювання крутного моменту, що складається з корпусу, елементів з'єднання двигуна, датчиків, який відрізняється тим, що муфта має пази виконані під кутом, за рахунок чого крутне зусилля розкладається на радіальне зусилля та осьове, що передається на датчики, які встановлені між корпусом та підшипниками.

Номер патенту: 77202

Опубліковано: 11.02.2013

Автори: Глущенко Дмитро Олександрович, Демченко Андрій Юрійович, Леонов Георгій Ілліч

МПК: G01L 5/24

Мітки: моментних, ключів, повірки, установка

Формула / Реферат:

1. Установка для повірки моментних ключів, що містить основу, на якій закріплені корпус з підшипниками, в яких розташований вал, і пристрій навантаження моментного ключа, яка відрізняється тим, що містить датчик вимірювання сили, створеної крутильним моментом ключа, встановлений на опору, закріплену на основі з можливістю регулювання у горизонтальній і вертикальній площині з наступним затисканням, навантажувальний важіль, один кінець якого...

Номер патенту: 100665

Опубліковано: 25.01.2013

Автори: Мартін Ендрю Х., Маккенн Майкл Дж., Беко ІІІ Френк, Лефевр Уільям

МПК: B61F 5/30, B61L 15/00, B61F 5/32 ...

Мітки: інтерфейс, сенсорний

Формула / Реферат:

1. Сенсорний інтерфейс залізничного візка для розташування між опорою підшипника та бічною рамою візка залізничного вагона, де сенсорний інтерфейс включає:гнучку і пружну підкладку, що має першу поверхню, яка контактує з опорою підшипника, та другу поверхню, яка контактує з бічною рамою візка залізничного вагона; тапринаймні один сенсор, вбудований всередину гнучкої і пружної підкладки, причому сенсор пристосований вимірювати...

Номер патенту: 74727

Опубліковано: 12.11.2012

Автори: Демченко Андрій Юрійович, Леонов Георгій Ілліч, Глущенко Дмитро Олександрович

МПК: G01L 5/24

Мітки: повірки, установка, ключів, моментних

Формула / Реферат:

1. Установка для повірки моментних ключів, що містить основу, на якій встановлені корпус з підшипниками, в яких розташований вал, і пристрій навантаження моментного ключа, яка відрізняється тим, що містить датчик вимірювання сили, створеної крутильним моментом ключа, встановлений на основі, вимірювальний важіль, один кінець якого жорстко закріплений на валу з можливістю обертання у підшипниках навколо своєї осі, а другий його кінець...

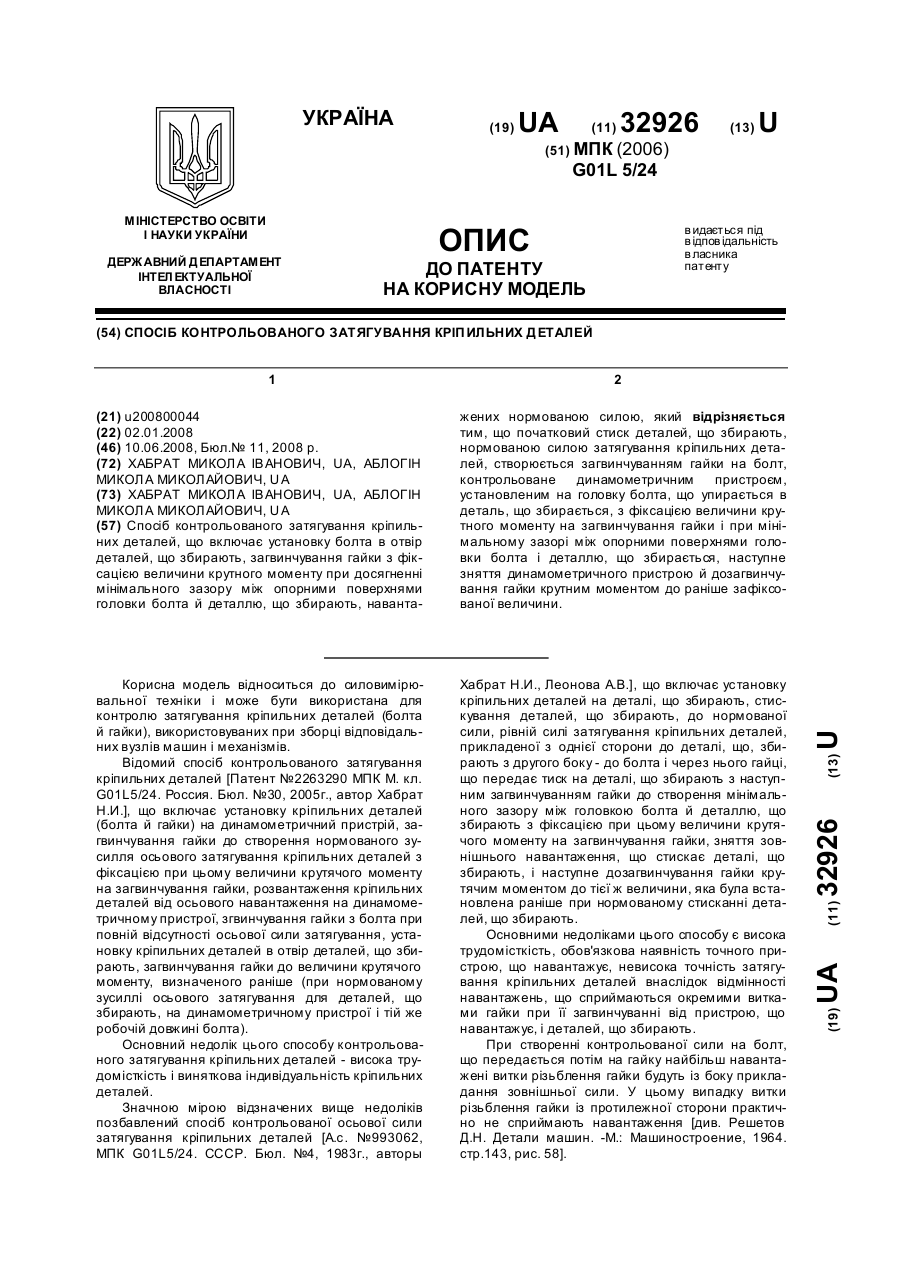

Номер патенту: 32926

Опубліковано: 10.06.2008

Автори: Аблогін Микола Миколайович, Хабрат Микола Іванович

МПК: G01L 5/24

Мітки: деталей, контрольованого, кріпильних, спосіб, затягування

Формула / Реферат:

Спосіб контрольованого затягування кріпильних деталей, що включає установку болта в отвір деталей, що збирають, загвинчування гайки з фіксацією величини крутного моменту при досягненні мінімального зазору між опорними поверхнями головки болта й деталлю, що збирають, навантажених нормованою силою, який відрізняється тим, що початковий стиск деталей, що збирають, нормованою силою затягування кріпильних деталей, створюється загвинчуванням гайки...

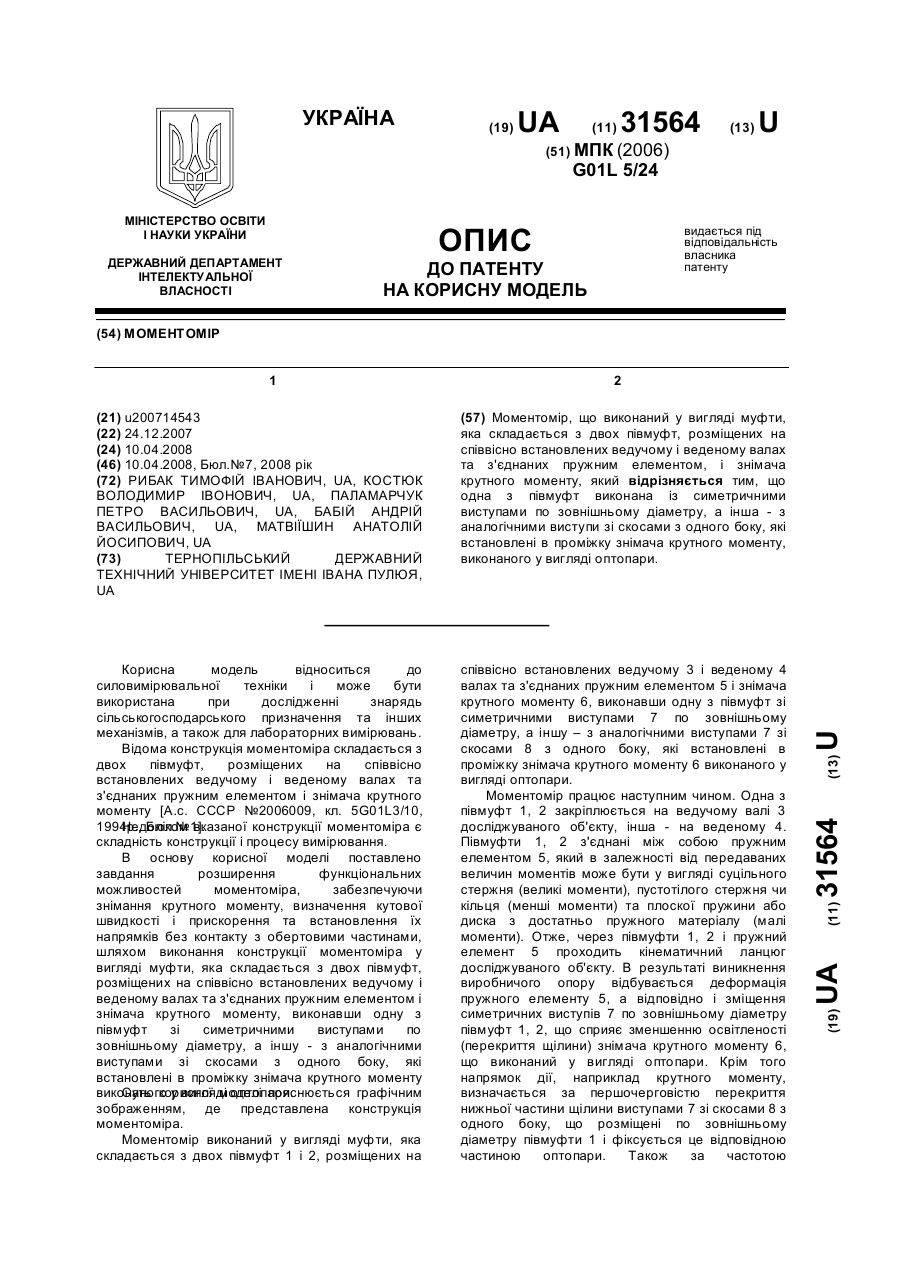

Номер патенту: 31564

Опубліковано: 10.04.2008

Автори: Рибак Тимофій Іванович, Бабій Андрій Васильович, Костюк Володимир Івонович, Матвіїшин Анатолій Йосипович, Паламарчук Петро Васильович

МПК: G01L 5/24

Мітки: моментомір

Формула / Реферат:

Моментомір, що виконаний у вигляді муфти, яка складається з двох півмуфт, розміщених на співвісно встановлених ведучому і веденому валах та з'єднаних пружним елементом, і знімача крутного моменту, який відрізняється тим, що одна з півмуфт виконана із симетричними виступами по зовнішньому діаметру, а інша - з аналогічними виступи зі скосами з одного боку, які встановлені в проміжку знімача крутного моменту, виконаного у вигляді оптопари.

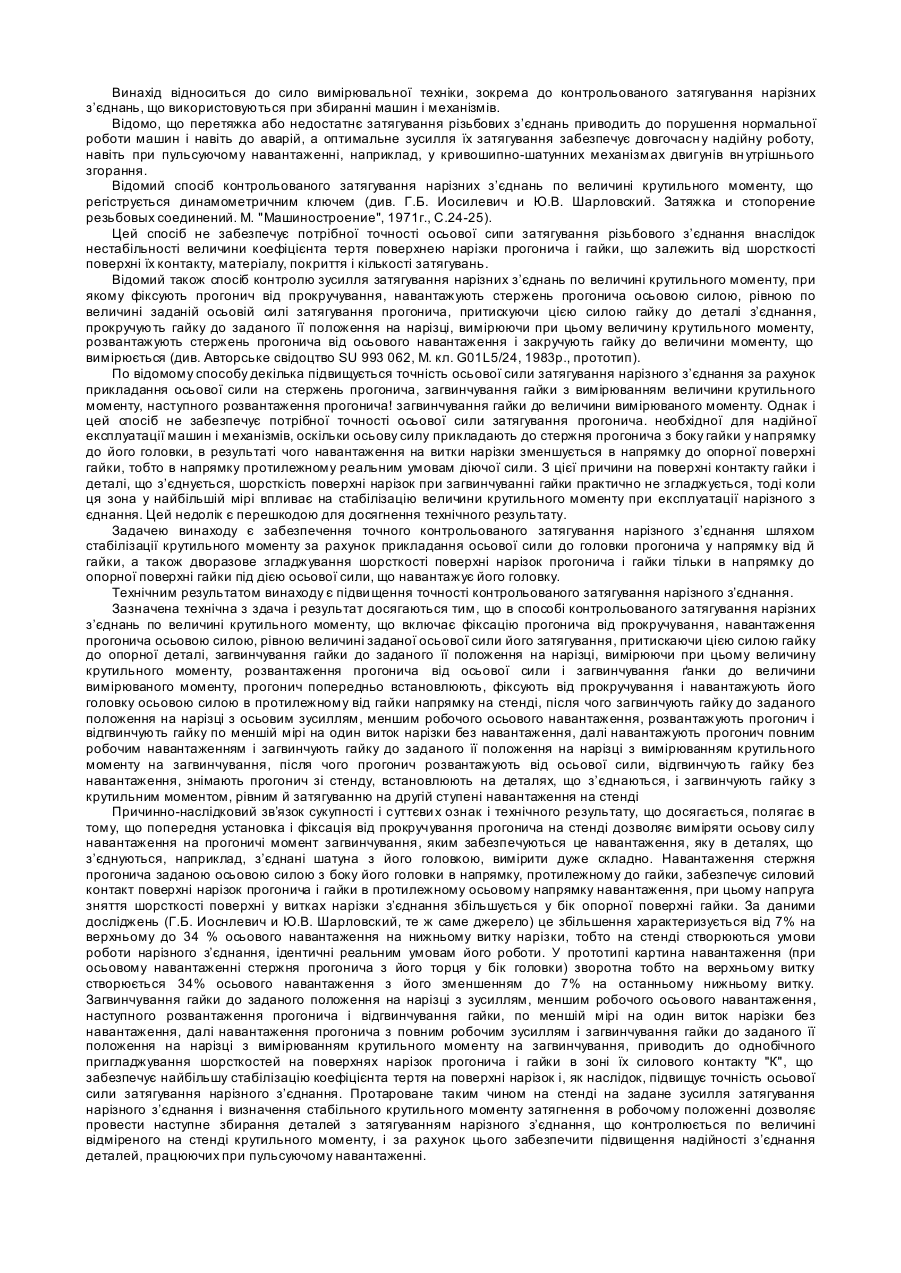

Номер патенту: 69273

Опубліковано: 16.08.2004

Автор: Хабрат Микола Іванович

МПК: F16B 37/00, G01L 5/24

Мітки: контрольованого, нарізних, затягування, спосіб, з'єднань

Формула / Реферат:

Спосіб контрольованого затягування нарізних з’єднань по величині крутильного моменту, що включає фіксацію прогонича від прокручування, навантаження його стержня осьовою силою, рівною по величині заданій осьовій силі затягування прогонича, з притисканням цією силою гайки до опорної деталі, загвинчування гайки до заданого її положення на нарізці з вимірюванням при цьому величини крутильного моменту, розвантаження прогонича від осьового...

Номер патенту: 2563

Опубліковано: 15.06.2004

Автор: Нижниковський Петро Іванович

МПК: B25B 23/14, G01L 5/24

Мітки: динамометричний, ключ

Формула / Реферат:

1. Динамометричний ключ, що містить корпус зі змінною головкою і зв'язану з корпусом через пружний елемент рукоятку зі шкалою та стрілкою, який відрізняється тим, що змінна головка виконана у вигляді храпового колеса, яке розташовано у робочій головці з радіально підпружиненою собачкою, що взаємодіє через ролик з храповим колесом, при цьому робоче колесо жорстко скріплене з важелем, який обпирається з одного боку на пружину корпусу, а з...

Номер патенту: 52275

Опубліковано: 16.12.2002

Автори: Комар Роман Васильович, Лясота Оксана Михайлівна, Гупка Богдан Васильович, Білик Стефанія Григорівна, Гурик Олег Ярославович

МПК: G01L 5/24, G01L 5/00

Мітки: величини, моменту, пристрій, крутного, вимірювання

Формула / Реферат:

Пристрій для вимірювання величини крутного моменту, який виконаний у вигляді двох пустотілих барабанів, які встановлені на привідний вал пружного елемента, механізмів приводу, навантажувача і основи, який відрізняється тим, що лівий і правий торці пружного елемента є у взаємодії з упорними втулками, які встановлені на циліндричні шийки привідного вала, а посередині їх ширини з торця з боку пружного елемента виконані виточки радіусом, більшим...

Номер патенту: 19129

Опубліковано: 25.12.1997

Автори: Турко Федір Іванович, Карпаш Олег Михайлович

МПК: G01L 5/24

Мітки: спосіб, якості, збирання, контролю, з'єднань, різьбових

Формула / Реферат:

Способ контроля качества сборки резьбовых соединений, заключающийся в том, что один из элементов резьбовой пары закрепляют, другому сообщают крутящий момент, измеряют угол поворота относительно неподвижного элемента, параметр, характеризующий качество сборки, и определяют его производную по углу поворота, отличающийся тем, что в качестве параметра, характеризующего качество сборки, выбирают контактное давление Ρ на сопрягаемых...
