Фільтр для очищення повітря

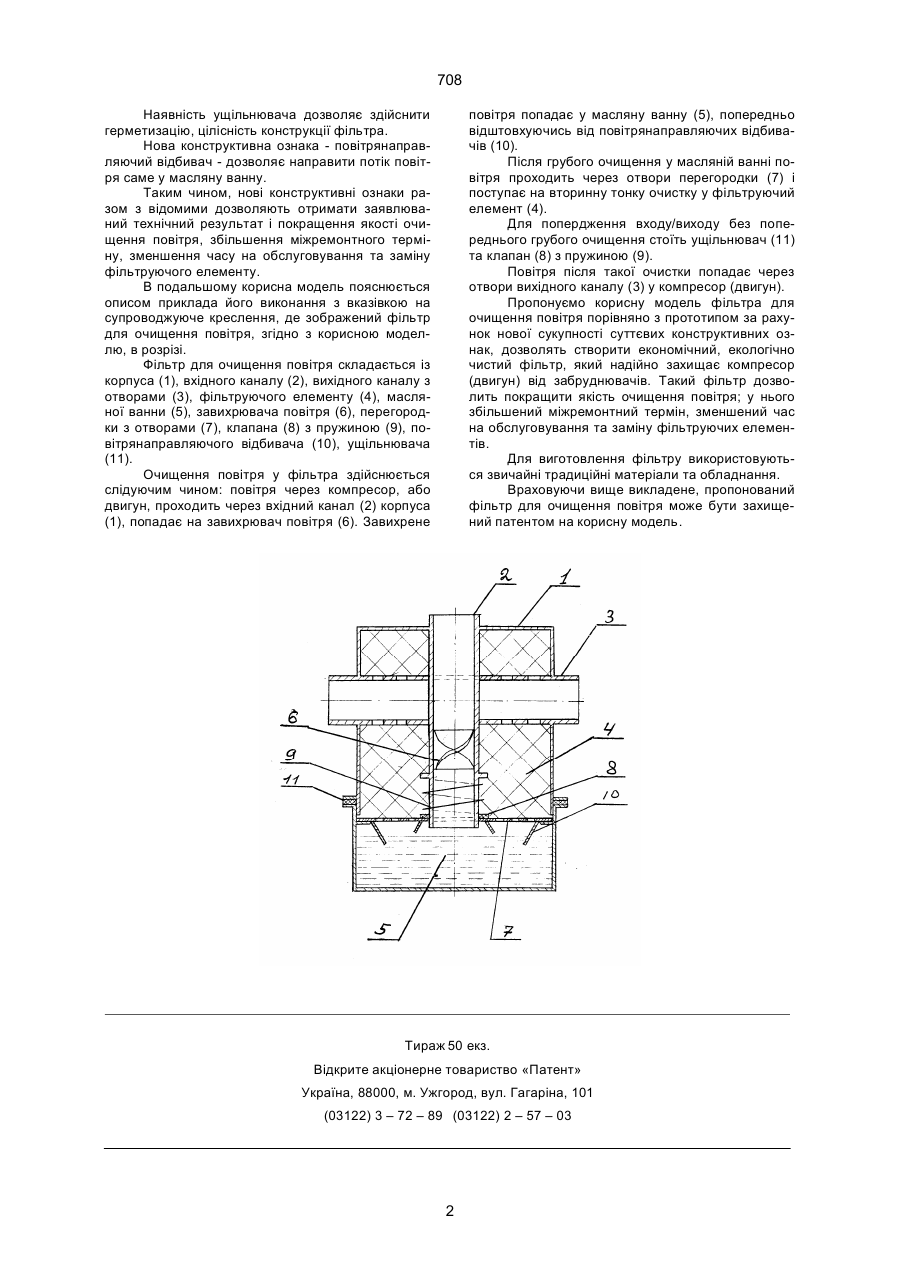

1. Фільтр для очищення повітря, який містить корпус з вхідним і вихідним каналами та фільтрувальний елемент, розташовані всередині корпусу, який відрізняється тим, що містить масляну ванну, розташовану у нижній частині корпусу фільтра та жорстко з'єднану з ним, завихрювач повітря, який розташовано всередині вхідного каналу, перегородку з отворами для проходження попередньо очищеного повітря, розміщену у нижній частині корпусу, клапан з пружиною, розташований у нижній частині вхідного отвору, повітронаправляючий відбивач, приєднаний до перегородки з отворами з боку масляної ванни та ущільнювач для попередження входу/виходу повітря без попереднього очищення, розташований між корпусом та ванною. 2. Фільтр для очищення повітря, який відрізняється тим, що фільтрувальний елемент виконаний із капронового волокна, попередньо змоченого маслом. Ю Клапан з пружиною виконує у фільтрі для очищення повітря дві функції: не пропускає повітря без первісної очистки повітря і підпружинює перегородку з отворами для уникнення вібрації. (13) 708 (11) UA масляну ванну, розташовану у нижній частині корпусу фільтра та жорстко з'єднану з ним, завихрювач повітря, який розташовано всередині вхідного каналу, перегородку з отворами для проходження попередньо очищеного повітря, розміщену у нижній частині корпусу, клапан з пружиною, розташований у нижній частині вхідного отвору, повітрянаправляючий відбивач, приєднаний до перегородки з отворами з боку масляної ванни та ущільнювач для попередження входу/виходу повітря без попереднього очищення, розташований між корпусом та ванною. Фільтруючий елемент може бути виконаний із капронового волокна, попередньо змоченого маслом. Від прототипу заявлювана корисна модель відрізняється суттєвими конструктивними ознаками, а саме: масляна ванна, завихрювач повітря, перегородка з отворами, клапан з пружиною, повітрянаправляючий відбивач, ущільнювач. Нижче наведене розкриття причинно-наслідкового зв'язку між сукупністю ознак корисної моделі та заявлюваного технічного результату. Наявність такої конструктивної ознаки, як завихрювач повітря, дозволяє інтенсифікувати проходження повітряного потока у фільтрі та його попадання у масляну ванну, яка дозволяє провести так звану "грубу" очистку повітря. (19) Корисна модель відноситься до конструювання фільтрів, а саме, до галузі виробництва фільтрів для очищення повітря компресорів, машин, двигунів, агрегатів комбайнів, працюючих на дуже забруднених ділянках (пил, цемент, бруд). Відома конструкція повітряного фільтра, яка складається із корпуса, вхідного і вихідного каналів, фільтруючого елемента /Паспорт (ПО та ИЭ) 97000000-011-ПО. Електрокомпресор ЕКВО-0,3/810. Міністерство енергетики та електрифікації України. Полтавський Турбомеханічний завод від 28.12.1995 p./ Вказана конструкція повітряного фільтра як найбільш близька за технічним результатом, що досягається і конструктивним ознакам, прийнята за прототип. Недоліки цієї конструкції є низькі експлуатаційні якості фільтра (відбувається швидке забруднення фільтруючого елементу, складність в монтажі, демонтажі та технічному обслуговуванні). В основу корисної моделі поставлено задачу створення такої конструкції фільтра для очищення повітря, шляхом удосконалення відомих конструкцій фільтра для очищення повітря, який дозволить забезпечити кращу якість очищення повітря, збільшити міжремонтний термін, зменшити час на обслуговування та заміну фільтруючих елементів. Ця задача вирішується за рахунок того, що у фільтрі очищення повітря, який містить корпус з вхідним і вихідним каналами та фільтрувальний елемент, що розташований всередині корпусу, згідно з корисною моделлю, додатково містить U ______________________________ 708 Наявність ущільнювача дозволяє здійснити герметизацію, цілісність конструкції фільтра. Нова конструктивна ознака - повітрянаправляючий відбивач - дозволяє направити потік повітря саме у масляну ванну. Таким чином, нові конструктивні ознаки разом з відомими дозволяють отримати заявлюваний технічний результат і покращення якості очищення повітря, збільшення міжремонтного терміну, зменшення часу на обслуговування та заміну фільтруючого елементу. В подальшому корисна модель пояснюється описом приклада його виконання з вказівкою на супроводжуюче креслення, де зображений фільтр для очищення повітря, згідно з корисною моделлю, в розрізі. Фільтр для очищення повітря складається із корпуса (1), вхідного каналу (2), вихідного каналу з отворами (3), фільтруючого елементу (4),масляної ванни (5), завихрювача повітря (6), перегородки з отворами (7), клапана (8) з пружиною (9), повітрянаправляючого відбивача (10), ущільнювача (11). Очищення повітря у фільтра здійснюється слідуючим чином: повітря через компресор, або двигун, проходить через вхідний канал (2) корпуса (1), попадає на завихрювач повітря (6). Завихрене повітря попадає у масляну ванну (5), попередньо відштовхуючись від повітрянаправляючих відбивачів (10). Після грубого очищення у масляній ванні повітря проходить через отвори перегородки (7) і поступає на вторинну тонку очистку у фільтруючий елемент (4). Для попердження входу/виходу без попереднього грубого очищення стоїть ущільнювач (11) та клапан (8) з пружиною (9). Повітря після такої очистки попадає через отвори вихідного каналу (3) у компресор (двигун). Пропонуємо корисну модель фільтра для очищення повітря порівняно з прототипом за рахунок нової сукупності суттєвих конструктивних ознак, дозволять створити економічний, екологічно чистий фільтр, який надійно захищає компресор (двигун) від забруднювачів. Такий фільтр дозволить покращити якість очищення повітря; у нього збільшений міжремонтний термін, зменшений час на обслуговування та заміну фільтруючих елементів. Для виготовлення фільтру використовуються звичайні традиційні матеріали та обладнання. Враховуючи вище викладене, пропонований фільтр для очищення повітря може бути захищений патентом на корисну модель. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
