Прилад для магнітотерапії

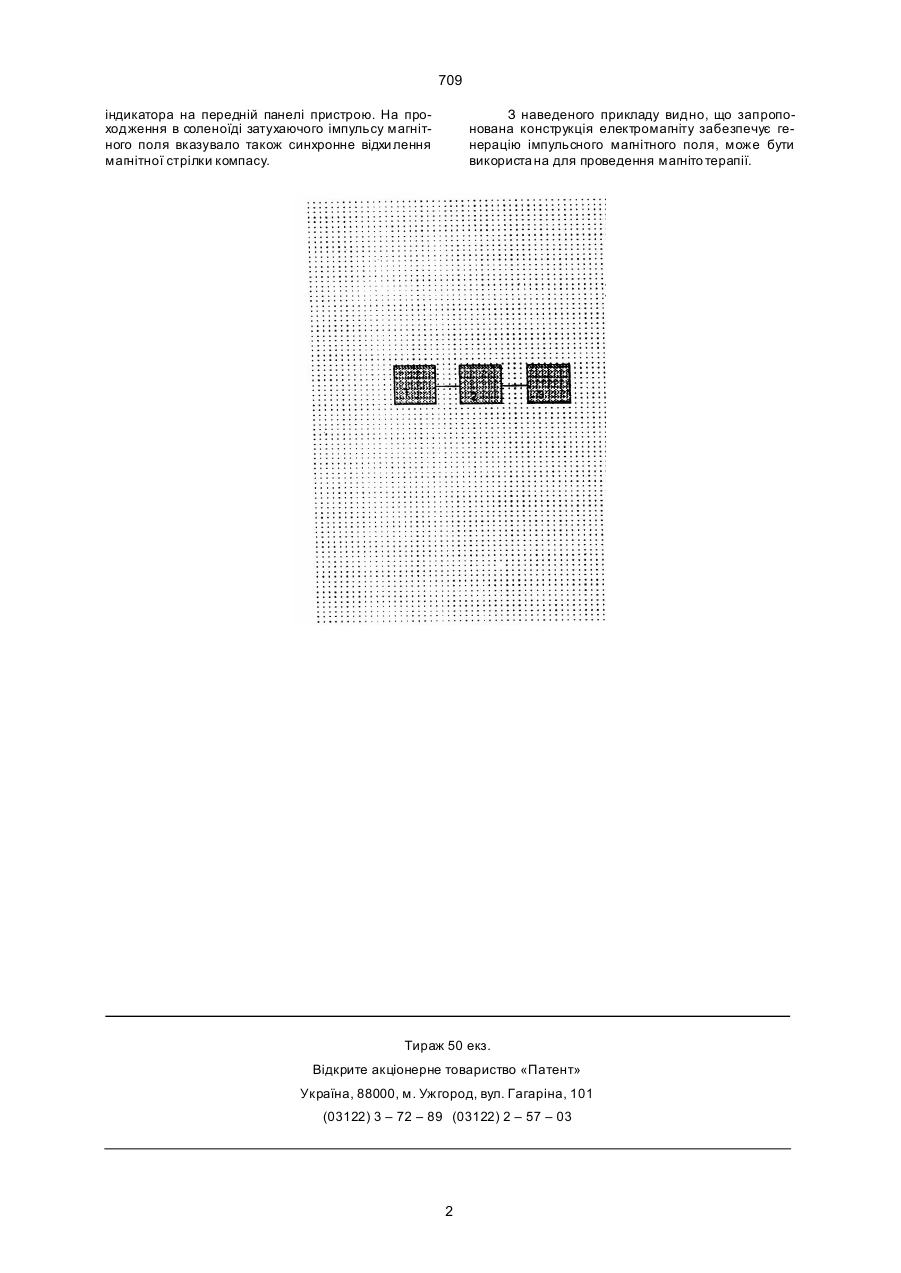

Пристрій для магнітотерапії, який складається з блока живлення і управління та робочого елемента - соленоїда, ви конаного у ви гляді котушки, на яку намотаний мідний провід , який відрізняється тим, що додатково у коливальний контур паралельно котушці включають електричний конденсатор великої ємності, розрядом якого генерують імпульсне магнітне поле соленоїда. Конкретно пристрій для магнітоте рапії складається з блока 1 живлення і управління, конденсатора 2 і соленоїда З (фіг.1), які функціонально і Ю Тривалість імпульсу, с Напруженість, мкА с 0,2 0,5 1,0 1500 600 300 Приклад . Після включення блоку живлення та уп равління в електричну мережу (220 В) переконались в наявності напруги в електричному ланцюзі пристрою по світловому індикатору на передній панелі пристрою. Шляхом натискання пускової кнопки спрямовували розряд електричного конденсатора пристрою на обмотку соленоїду, в ре зультаті чого у просвіті останнього індукувався імпульс магнітного поля, про що свідчив спалах сві тлового (13) 709 (11) UA електрично з'єднані між собою. Конструктивно блок 1 живлення і управління зібраний в окремому корпусі, на передню панель якого виведені органи уп равління. Конденсатор 2 і соленоїд 3 розміщені окремо. Пристрій працює таким чином. З блока - 1 живлення і уп равління електрична напруга після напівперіодного спрямлення за допомогою тиристорного ключа подається на силовий трансформатор, до якого за схемою паралельного включення під'єднано конденсатор 2 високої ємності і напруги (1600 мкФ х 1,5 кВ). У момент електричного розряду конденсатора в соленоїді індукується імпульсне магнітне поле, ефективна напруженість якого на вихо ді з внутрішнього каналу встановлена шляхом вимірювання постійної магнітного поля веберметром. У залежності від тривалості імпульсу в со леноїді напруженість магнітного поля складає: (19) Корисна модель відноситься до медицини, зокрема медичної техніки, і може бути ви користана для застосування в фі зіоте рапевтичній практи ці. Відомий пристрій для магнітотерапії, який складається з блоку живлення і управління та робочого елементу - со леноїду, ви конаного у вигляді котушки, намотаної мідним проводом. У відомому пристрої магнітне поле генерується шляхом подання на соленоїд імпульсів випрямленої електричної напруги [1]. Недоліком відомого пристрою є недостатня напруженість магнітного поля, що випливає з недостатньої амплітуди електричного імпульсу, який подається на обмотку со леноїда, що знижує те рапевтичну е фективність пристрою в цілому. В основу корисної моделі поставлене завдання вдосконалити ві домий пристрій для магнітотерапії, в якому шляхом збільшення амплітуди вихідного електричного імпульсу до сягають підвищення напруженості магнітного поля соленоїда, а отже - терапевтичної ефективності пристрою. Поставлене завдання вирішують тим, що у відомому пристрої для магнітотерапії, який складається з блока живлення і управління та робочого елемента - соленоїда, виконаного у вигляді котушки, на яку намотаний мідний провід, відповідно до корисної моделі додатково у коливальний контур паралельно котушці включають електричний конденсатор великої ємності, розрядом якого генерують імпульсне магнітне поле соленоїда. U ______________________________ 709 індикатора на передній панелі пристрою. На проходження в соленоїді затухаючого імпульсу магнітного поля вказувало також синхронне відхи лення магнітної стрілки компасу. З наведеного прикладу видно, що запропонована конструкція електромагніту забезпечує генерацію імпульсного магнітного поля, може бути використа на для проведення магніто терапії. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
