Пристрій для очищення трубопроводів

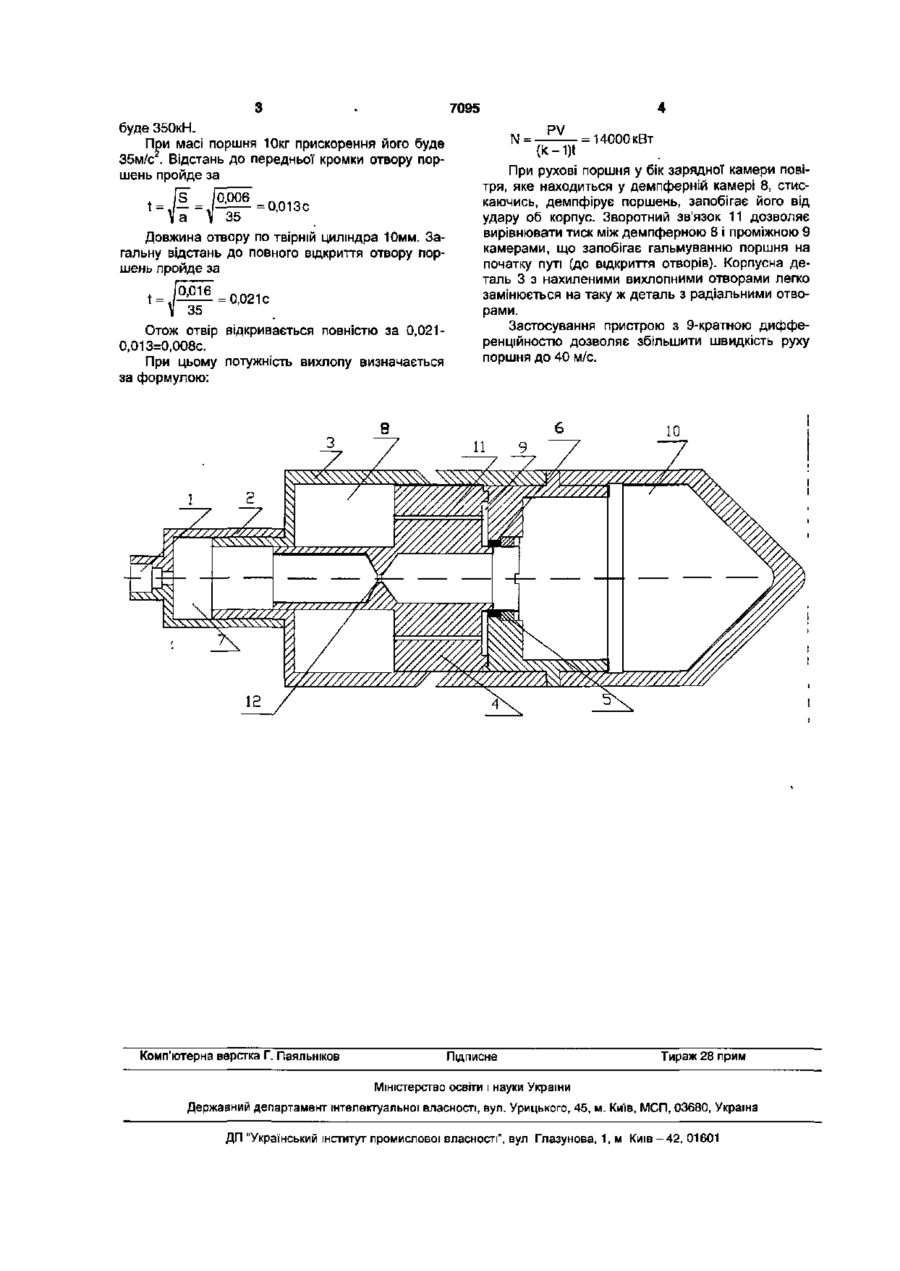

УКРАЇНА (19) UA (11,7095 аз, U (51,7 В08В5/02, 9/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ ТРУБОПРОВОДІВ 1 (21,20040806633 (22, 09.08.2004 (24,15.06.2005 (46,15.06.2005, Бюл. № 6, 2005 р. (72, Сльоз Леонід Гідалійович (73, Сльоз Леонід Гідалійович (57, Пристрій для очищення трубопроводів, що містить в собі ресивер, корпус і вставлений в нього Корисна модель відноситься до галузі водопостачання і відведення і може бути використана для руйнування конструкцій з бетону, цегляної" кладки, а також для добування корисних копалин. Відомий пристрій для очищення внутрішньої поверхні трубопроводу [а.с. 1549622, БИ № 10, 1990]. Недоліком цього пристрою є неможливість роботи при високому тиску навколишнього середовища викликаного різною площею поршня з боку демпферної І попередньої камер. Найбільш близьким до конструкції що заявляється є пневмопатрон [декл.патент № 38891 Бюл.№4, 2001]. Указане рішення є найбільш близьким за технічною сутністю до заявленого пристрою, так як має подібні йому ресивер, корпус і диференціальний поршень. Неможливість роботи найближчого аналога при високому тиску навколишнього середовища викликано різною площею поршня з боку демпферної і попередньої камер. Задачею корисної' моделі є забезпечення надійності роботи пристрою при високому тиску навколишнього середовища і розширення області застосування. Указана задача досягається тим, що пристрій має зміну частину корпусу, вихлопні отвори, що дозволяє мати радіальні отвори (коли пристрій застосовується для руйнування), похилі до горизонту (коли пристрій застосовується для очищення трубопроводів від твердих відкладень). Поршень має 9-кратну диференційність, що позволяє збільшити швидкість поршня до 40 м/с. Герметизація ресивера поршнем здійснюється поршень, який відрізняється тим, що він має змінну частину з вихлопними отворами, що дозволяє мати радіальні отвори, похилі до горизонту, поршень виконаний з дев'ятикратною диференційністю, а герметизація ресивера поршнем здійснюється за допомогою фторопластового кільця. за допомогою фторопластового кільця. Порівняний аналіз пристрою, який пропонується, з найближчим аналогом, показує, що запропонований пристрій відрізняється від останнього конструкцією (9-кратною диференційністю), герметизацією поршня і фторопластового кільця та змінною частиною корпусу. Пристрій, який пропонується , зображений на фіг. 1. Де 1 - штуцер для стиснутого повітря:, 2 корпус для з'єднання з джерелом стиснутого повітря; 3 - змінний циліндр з вихлопними отворами; 4 - поршень; 5 - натискна гайка; 6 - фторопластове кільце; 7 - зарядна камера; 8 - демпферна камера; 9 - проміжна камера; 10 - ресивер; 11 - зворотний зв'язок; 12 - отвір. Пристрій працює таким чином: Стиснуте повітря від компресора надходить через штуцер 1 в зарядну камеру 7 і через отвір 12 в ресивер 10. По ходу вирівнювання тиску в зарядній камері і ресивері сила тиску зі сторони ресивера стає більша, чим зі сторони зарядної" камери, так як площа поршня зі сторони ресивера більша площі його зі сторони зарядної камери. Під дією різності сил тиску поршень починає виходити із фторопластового кільця 6. Як тільки він вийде із фторопластового кільця, тиск поширюється на більшу площу і поршень отримає багаторазове прискорення. Так при тиску стиснутого повітря 20Мпа І відношення площі поршня зі сторони ресивера і зарядної камери 1,12 рух поршнем розпочнеться при тиску в ресивері (з урахуванням затрат тиску на переборювання сил тертя) 1,7Мпа. Як тільки поршень вийде із фторопластового кільця, тиск поширюється на більшу площу поршня. При цьому на реальному поршні різниця сил тиску ю о о 7095 буде 350кН. При масі поршня 10кг прискорення його буде 35м/с . Відстань до передньої кромки отвору поршень пройде за = 0,013с Довжина отвору по твірній циліндра 10мм. Загальну відстань до повного відкриття отвору поршень пройде за Отож отвір відкривається повністю за 0,0210,013=0,008с. При цьому потужність вихлопу визначається за формулою: Комп'ютерна верстка Г. Паяльніков PV =14000кВт При рухові поршня у бік зарядної камери повітря, яке находиться у демпферній камері 8, стискаючись, демпфірує поршень, запобігає його від удару об корпус. Зворотний зв'язок 11 дозволяє вирівнювати тиск між демпферною 8 і проміжною 9 камерами, що запобігає гальмуванню поршня на початку путі (до відкриття отворів). Корпусна деталь 3 з нахиленими вихлопними отворами легко замінюється на таку ж деталь з радіальними отворами. Застосування пристрою з 9-кратною дифференційностю дозволяє збільшити швидкість руху поршня до 40 м/с. Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
