Рідке теплоізоляційне покриття

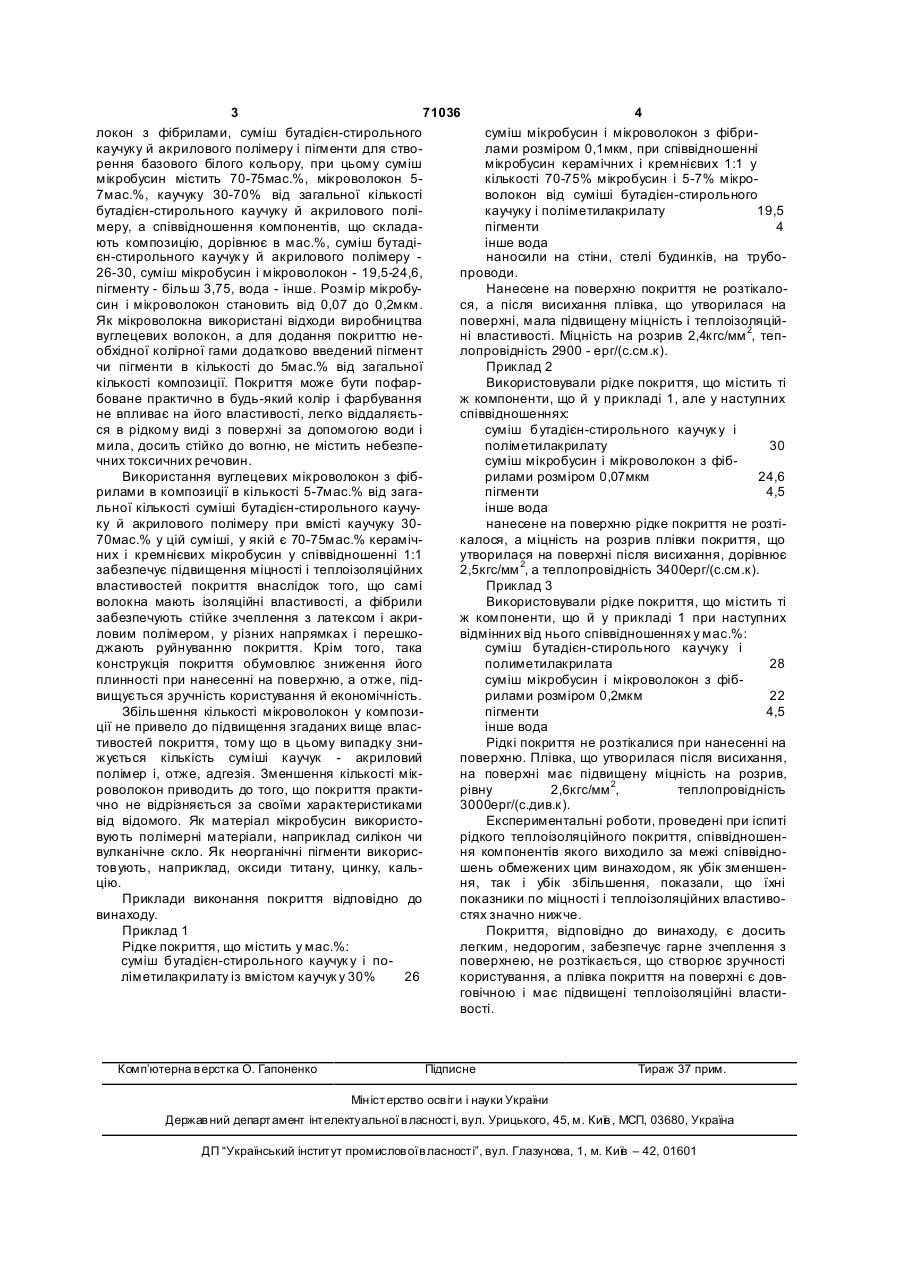

1. Рідке теплоізоляційне покриття, що має здатність утворювати плівку, яке являє собою композицію, що включає рівномірно розподілені в ній у складі щонайменше 51% від її загальної кількості суміш заповнених повітрям керамічних і кремнієвих мікробусин у співвідношенні 1:1 і вуглецеві мікроволокна з фибрилами, суміш бутадієнстирольного каучук у й акрилового полімеру і пігменту для створення базового білого кольору, при C2 1 3 71036 4 локон з фібрилами, суміш бутадієн-стирольного суміш мікробусин і мікроволокон з фібрикаучуку й акрилового полімеру і пігменти для стволами розміром 0,1мкм, при співвідношенні рення базового білого кольору, при цьому суміш мікробусин керамічних і кремнієвих 1:1 у мікробусин містить 70-75мас.%, мікроволокон 5кількості 70-75% мікробусин і 5-7% мікро7мас.%, каучуку 30-70% від загальної кількості волокон від суміші бутадієн-стирольного бутадієн-стирольного каучуку й акрилового полікаучуку і поліметилакрилату 19,5 меру, а співвідношення компонентів, що складапігменти 4 ють композицію, дорівнює в мас.%, суміш бутадіінше вода єн-стирольного каучук у й акрилового полімеру наносили на стіни, стелі будинків, на трубо26-30, суміш мікробусин і мікроволокон - 19,5-24,6, проводи. пігменту - більш 3,75, вода - інше. Розмір мікробуНанесене на поверхню покриття не розтікалосин і мікроволокон становить від 0,07 до 0,2мкм. ся, а після висихання плівка, що утворилася на Як мікроволокна використані відходи виробництва поверхні, мала підвищену міцність і теплоізоляційвуглецевих волокон, а для додання покриттю нені властивості. Міцність на розрив 2,4кгс/мм 2, тепобхідної колірної гами додатково введений пігмент лопровідність 2900 - ерг/(с.см.к). чи пігменти в кількості до 5мас.% від загальної Приклад 2 кількості композиції. Покриття може бути пофарВикористовували рідке покриття, що містить ті боване практично в будь-який колір і фарбування ж компоненти, що й у прикладі 1, але у наступних не впливає на його властивості, легко віддаляєтьспіввідношеннях: ся в рідкому виді з поверхні за допомогою води і суміш бутадієн-стирольного каучук у і мила, досить стійко до вогню, не містить небезпеполіметилакрилату 30 чних токсичних речовин. суміш мікробусин і мікроволокон з фібВикористання вуглецевих мікроволокон з фібрилами розміром 0,07мкм 24,6 рилами в композиції в кількості 5-7мас.% від загапігменти 4,5 льної кількості суміші бутадієн-стирольного каучуінше вода ку й акрилового полімеру при вмісті каучуку 30нанесене на поверхню рідке покриття не розті70мас.% у цій суміші, у якій є 70-75мас.% керамічкалося, а міцність на розрив плівки покриття, що них і кремнієвих мікробусин у співвідношенні 1:1 утворилася на поверхні після висихання, дорівнює забезпечує підвищення міцності і теплоізоляційних 2,5кгс/мм 2, а теплопровідність 3400ерг/(с.см.к). властивостей покриття внаслідок того, що самі Приклад 3 волокна мають ізоляційні властивості, а фібрили Використовували рідке покриття, що містить ті забезпечують стійке зчеплення з латексом і акриж компоненти, що й у прикладі 1 при наступних ловим полімером, у різних напрямках і перешковідмінних від нього співвідношеннях у мас.%: джають руйнуванню покриття. Крім того, така суміш бутадієн-стирольного каучуку і конструкція покриття обумовлює зниження його полиметилакрилата 28 плинності при нанесенні на поверхню, а отже, підсуміш мікробусин і мікроволокон з фібвищується зручність користування й економічність. рилами розміром 0,2мкм 22 Збільшення кількості мікроволокон у композипігменти 4,5 ції не привело до підвищення згаданих вище власінше вода тивостей покриття, тому що в цьому випадку зниРідкі покриття не розтікалися при нанесенні на жується кількість суміші каучук - акриловий поверхню. Плівка, що утворилася після висихання, полімер і, отже, адгезія. Зменшення кількості мікна поверхні має підвищену міцність на розрив, роволокон приводить до того, що покриття практирівну 2,6кгс/мм 2, теплопровідність чно не відрізняється за своїми характеристиками 3000ерг/(с.див.к). від відомого. Як матеріал мікробусин використоЕкспериментальні роботи, проведені при іспиті вують полімерні матеріали, наприклад силікон чи рідкого теплоізоляційного покриття, співвідношенвулканічне скло. Як неорганічні пігменти викорисня компонентів якого виходило за межі співвіднотовують, наприклад, оксиди титану, цинку, кальшень обмежених цим винаходом, як убік зменшенцію. ня, так і убік збільшення, показали, що їхні Приклади виконання покриття відповідно до показники по міцності і теплоізоляційних властивовинаходу. стях значно нижче. Приклад 1 Покриття, відповідно до винаходу, є досить Рідке покриття, що містить у мас.%: легким, недорогим, забезпечує гарне зчеплення з суміш бутадієн-стирольного каучук у і поповерхнею, не розтікається, що створює зручності ліметилакрилату із вмістом каучук у 30% 26 користування, а плівка покриття на поверхні є довговічною і має підвищені теплоізоляційні властивості. Комп’ютерна в ерстка О. Гапоненко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
