Пристрій для вимірювання кількості тепла

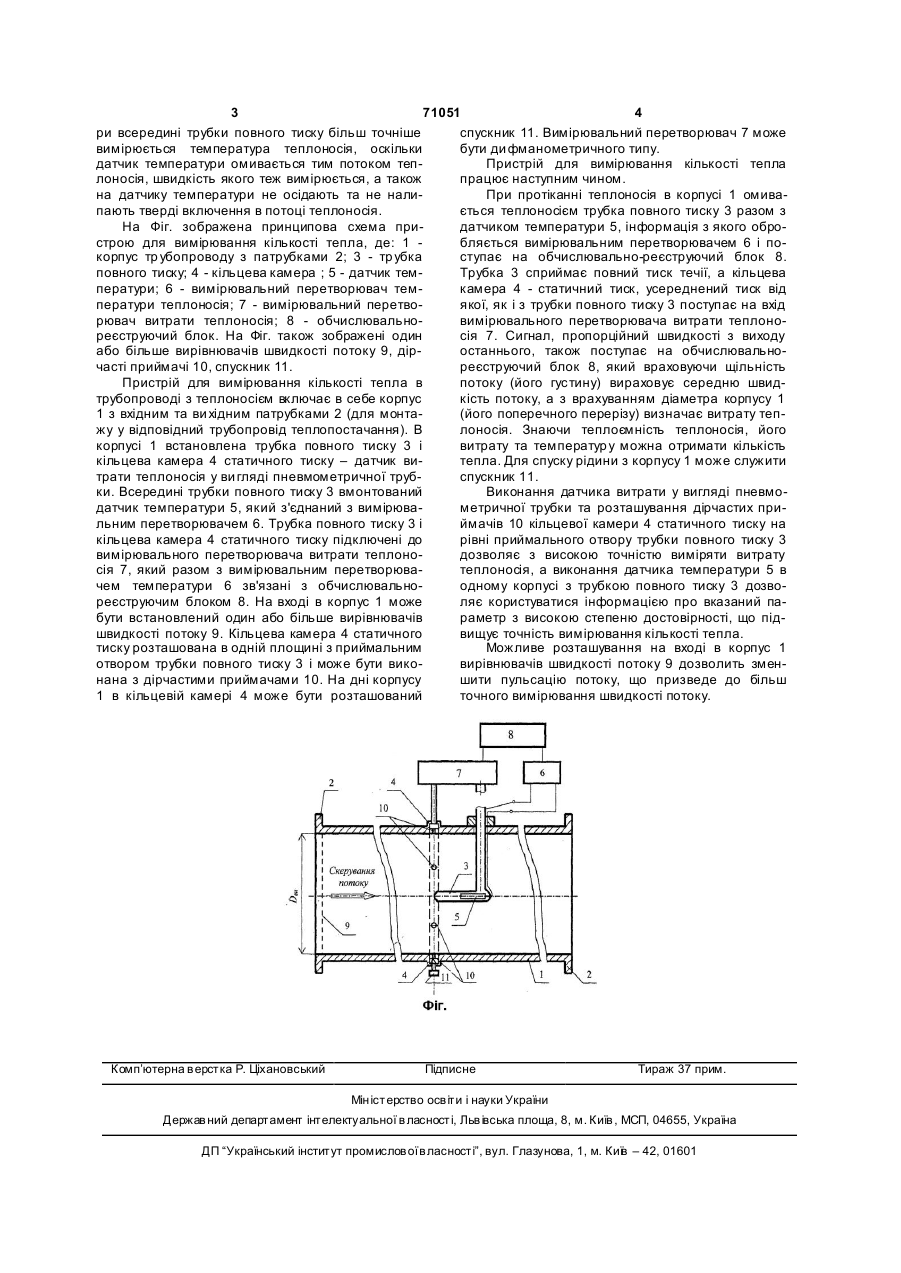

Пристрій для вимірювання кількості тепла, що містить корпус з вхідним та вихідним патрубками, датчики витрати теплоносія та його температури з 3 71051 4 ри всередині трубки повного тиску більш точніше спускник 11. Вимірювальний перетворювач 7 може вимірюється температура теплоносія, оскільки бути ди фманометричного типу. датчик температури омивається тим потоком тепПристрій для вимірювання кількості тепла лоносія, швидкість якого теж вимірюється, а також працює наступним чином. на датчику температури не осідають та не налиПри протіканні теплоносія в корпусі 1 омивапають тверді включення в потоці теплоносія. ється теплоносієм трубка повного тиску 3 разом з На Фіг. зображена принципова схема придатчиком температури 5, інформація з якого обрострою для вимірювання кількості тепла, де: 1 бляється вимірювальним перетворювачем 6 і покорпус тр убопроводу з патрубками 2; 3 - тр убка ступає на обчислювально-реєструючий блок 8. повного тиску; 4 - кільцева камера ; 5 - датчик темТрубка 3 сприймає повний тиск течії, а кільцева ператури; 6 - вимірювальний перетворювач темкамера 4 - статичний тиск, усереднений тиск від ператури теплоносія; 7 - вимірювальний перетвоякої, як і з трубки повного тиску 3 поступає на вхід рювач витрати теплоносія; 8 - обчислювальновимірювального перетворювача витрати теплонореєструючий блок. На Фіг. також зображені один сія 7. Сигнал, пропорційний швидкості з виходу або більше вирівнювачів швидкості потоку 9, діростаннього, також поступає на обчислювальночасті приймачі 10, спускник 11. реєструючий блок 8, який враховуючи щільність Пристрій для вимірювання кількості тепла в потоку (його густину) вираховує середню швидтрубопроводі з теплоносієм включає в себе корпус кість потоку, а з врахуванням діаметра корпусу 1 1 з вхідним та ви хідним патрубками 2 (для монта(його поперечного перерізу) визначає витрату тепжу у відповідний трубопровід теплопостачання). В лоносія. Знаючи теплоємність теплоносія, його корпусі 1 встановлена трубка повного тиску 3 і витрату та температур у можна отримати кількість кільцева камера 4 статичного тиску – датчик витепла. Для спуску рідини з корпусу 1 може служити трати теплоносія у ви гляді пневмометричної трубспускник 11. ки. Всередині трубки повного тиску 3 вмонтований Виконання датчика витрати у вигляді пневмодатчик температури 5, який з'єднаний з вимірюваметричної трубки та розташування дірчастих прильним перетворювачем 6. Трубка повного тиску 3 і ймачів 10 кільцевої камери 4 статичного тиску на кільцева камера 4 статичного тиску підключені до рівні приймального отвору трубки повного тиску 3 вимірювального перетворювача витрати теплонодозволяє з високою точністю виміряти витрату сія 7, який разом з вимірювальним перетворюватеплоносія, а виконання датчика температури 5 в чем температури 6 зв'язані з обчислювальноодному корпусі з трубкою повного тиску 3 дозвореєструючим блоком 8. На вході в корпус 1 може ляє користуватися інформацією про вказаний пабути встановлений один або більше вирівнювачів раметр з високою степеню достовірності, що підшвидкості потоку 9. Кільцева камера 4 статичного вищує точність вимірювання кількості тепла. тиску розташована в одній площині з приймальним Можливе розташування на вході в корпус 1 отвором трубки повного тиску 3 і може бути виковирівнювачів швидкості потоку 9 дозволить зменнана з дірчастими приймачами 10. На дні корпусу шити пульсацію потоку, що призведе до більш 1 в кільцевій камері 4 може бути розташований точного вимірювання швидкості потоку. Комп’ютерна в ерстка Р. Ціхановський Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, Льв івська площа, 8, м. Київ , МСП, 04655, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
