Спосіб визначення фактичної площі контакту поверхонь з феромагнітними властивостями

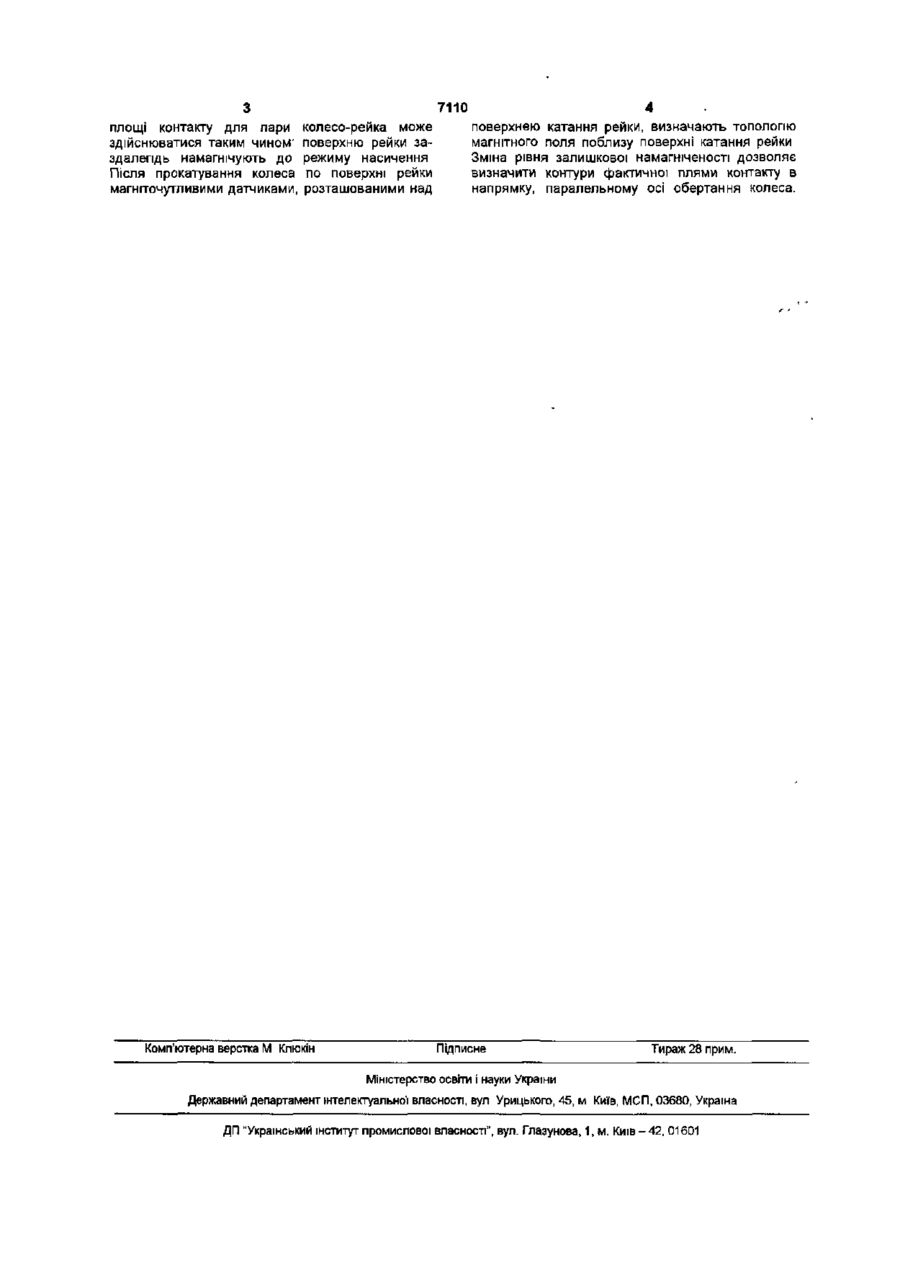

Спосіб визначення фактичної площі контакту поверхонь, що мають феромагнітні властивості, заснований на контролі в місцях контакту зміни фізико-хімічних властивостей матеріалу унаслідок деформації поверхонь, що сполучаються, який в і д р і з н я є т ь с я тим, що як контрольований параметр використовують зміну магнітних властивостей матеріалу принаймні для однієї з контактуючих поверхонь, для чого одну з поверхонь заздалегідь намагнічують і визначають фактичну площу Корисна модель відноситься до вимірювальної техніки для визначення фактичної площі взаємного контакту рухомих поверхонь, принаймні одна з яких володіє феромагнітними властивостями Пропонований спосіб може бути використаним в колійному рейковому транспорті, де передача зусилля від колеса до рейки залежить насамперед від існуючої на даний час форми і площі плями контакту В основу корисної моделі поставлена задача удосконалення способу визначення фактичної площі контакту шляхом того, що в стані механічної контактної взаємодії поверхонь відслідковується зміна фізико-хімічних властивостей у вигляді руйнування або перемагнічування магнітних доменів, створених заздалегідь на одній з поверхонь, що володіє феромагнітними властивостями В такому разі значно скорочується час виявлення зони фактичної площі контакту поверхонь, а при навантаженнях, що динамічно змінюються, контроль магнітного стану металу в МІСЦІ контакту можливо здійснювати швидкодіючими магніточутливими елементами Відомий спосіб визначення фактичної площі контакту сталевих поверхонь за рахунок виборчого осадження міді на ділянках, що піддалися напрузі в процесі контакту Спосіб заснований на ЗМІНІ фізико-хімічних властивостей ділянок поверхні металу із спотвореними в результаті стиснення кристалічними решітками, а саме, ЗМІНІ каталітичної активності Для отримання інформації на сталях використовується наступний процес Поверхню виробу піддають силовій дм в результаті контакту, занурюють в розчин розбавлених мідних солей, визначають фактичну площу контакту поверхні по неоднорідності осадження МІДІ В МІСЦЯХ, що піддалися силовій діґ знаходилися поза зоною контакту [див Крагельский И В , Добычин М Н , Комбалов В С Основы расчетов на трение и износ М , "Машиностроение", 1977 стр 424 - прототип] Д о недоліків ВІДОМОГО способу слід віднести тривалість процесу проявлення зони фактичної площі контакту, визначену терміном електрохімічного осадження МІДІ контакту по ЗМІНІ ТОПОЛОГИ магнітного поля в МІСЦІ силової взаємодії з поверхнею, що сполучається, а контроль магнітного стану в МІСЦІ контакту здійснюють швидкодіючими магніточутливими елементами Спосіб визначення фактичної площі контакту поверхонь, що володіють феромагнітними властивостями, заснований на контролі в місцях контакту зміни фізико-хімічних властивостей матеріалу унаслідок деформації поверхонь, що сполучаються, згідно корисної моделі, що як контрольований параметр використовують зміну магнітних властивостей матеріалу, принаймні, для однієї з контактуючих поверхонь Для цього одну з поверхонь заздалегідь намагнічують і визначають фактичну площу контакту по ЗМІНІ ТОПОЛОГІЇ магнітного поля в МІСЦІ силової взаємодії з поверхнею, що сполучається, а контроль магнітного стану в МІСЦІ контакту ЗДІЙСНЮЮТЬ ШВИДКОДІЮЧИМИ магніточутливими елементами Реалізація способу визначення зони фактичної З площі контакту для пари здійснюватися таким чином' здалепдь намагнічують до Після прокатування колеса магніточутливими датчиками, 7110 колесо-рейка може поверхню рейки зарежиму насичення по поверхні рейки розташованими над Комп'ютерна верстка М Кпкжін 4 поверхнею катання рейки, визначають топологію магнітного поля поблизу поверхні катання рейки Зміна рівня залишкової намагніченості дозволяє визначити контури фактичної плями контакту в напрямку, паралельному осі обертання колеса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
