Пристрій для вимірювання відстані за допомогою ультразвуку
Номер патенту: 71221
Опубліковано: 15.11.2004
Автори: Лавошник Ірина Володимирівна, Пунегов Станіслав Юрійович, Таран Олександр Миколайович, Нарожний Віталій Васильович, Кулік Анатолій Степанович
Формула / Реферат
Пристрій для вимірювання відстані за допомогою ультразвуку, що містить передавач і приймач, що виконані у вигляді єдиного ультразвукового перетворювача, який з'єднано з пристроєм обробки сигналів, котрий містить граничний перемикач порогів із змінюваним порогом перемикання, вихід якого послідовно приєднано до входу аналого-цифрового перетворювача, вихід якого в свою чергу з'єднано зі входом мікрокомп'ютера, який відрізняється тим, що до нього уведено блок діагностування і контролю, вихід якого з'єднаний з входом мікрокомп'ютера, а входи приєднані до нагрівального елемента та датчика температури.
Текст

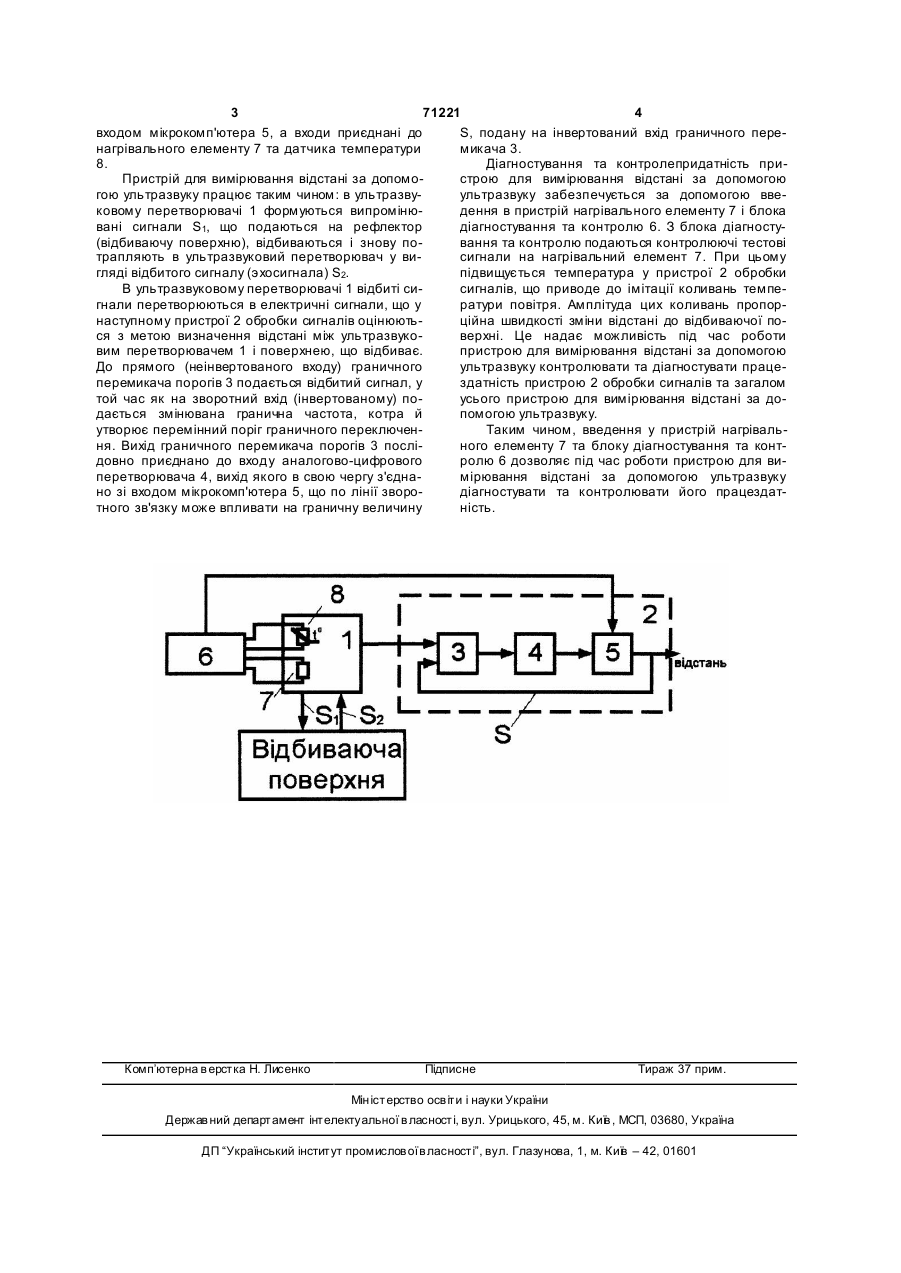

Пристрій для вимірювання відстані за допомогою ультразвуку, що містить передавач і при 3 71221 4 входом мікрокомп'ютера 5, а входи приєднані до S, подану на інвертований вхід граничного перенагрівального елементу 7 та датчика температури микача 3. 8. Діагностування та контролепридатність приПристрій для вимірювання відстані за допомострою для вимірювання відстані за допомогою гою ультразвуку працює таким чином: в ультразвуультразвуку забезпечується за допомогою ввековому перетворювачі 1 формуються випромінюдення в пристрій нагрівального елементу 7 і блока вані сигнали S1, що подаються на рефлектор діагностування та контролю 6. З блока діагносту(відбиваючу поверхню), відбиваються і знову повання та контролю подаються контролюючі тестові трапляють в ультразвуковий перетворювач у висигнали на нагрівальний елемент 7. При цьому гляді відбитого сигналу (эхосигнала) S2. підвищується температура у пристрої 2 обробки В ультразвуковому перетворювачі 1 відбиті сисигналів, що приводе до імітації коливань темпегнали перетворюються в електричні сигнали, що у ратури повітря. Амплітуда цих коливань пропорнаступному пристрої 2 обробки сигналів оцінюютьційна швидкості зміни відстані до відбиваючої пося з метою визначення відстані між ультразвуковерхні. Це надає можливість під час роботи вим перетворювачем 1 і поверхнею, що відбиває. пристрою для вимірювання відстані за допомогою До прямого (неінвертованого входу) граничного ультразвуку контролювати та діагностувати працеперемикача порогів 3 подається відбитий сигнал, у здатність пристрою 2 обробки сигналів та загалом той час як на зворотний вхід (інвертованому) поусього пристрою для вимірювання відстані за додається змінювана гранична частота, котра й помогою ультразвуку. утворює перемінний поріг граничного переключенТаким чином, введення у пристрій нагрівальня. Вихід граничного перемикача порогів 3 посліного елементу 7 та блоку діагностування та контдовно приєднано до входу аналогово-цифрового ролю 6 дозволяє під час роботи пристрою для виперетворювача 4, вихід якого в свою чергу з'єднамірювання відстані за допомогою ультразвуку но зі входом мікрокомп'ютера 5, що по лінії звородіагностувати та контролювати його працездаттного зв'язку може впливати на граничну величину ність. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring distance by ultrasound
Автори англійськоюKulik Anatolii Stepanovych, Naroznnyi Vitaliy Vasyliovych, Taran Oleksandr Mykolaiovych
Назва патенту російськоюУстройство для измерения расстояния с помощью ультразвука
Автори російськоюКулик Анатолий Степанович, Нарожный Виталий Васильевич, Таран Александр Николаевич
МПК / Мітки
МПК: G01S 7/52, G01S 15/00
Мітки: ультразвуку, відстані, вимірювання, допомогою, пристрій
Код посилання
<a href="https://ua.patents.su/2-71221-pristrijj-dlya-vimiryuvannya-vidstani-za-dopomogoyu-ultrazvuku.html" target="_blank" rel="follow" title="База патентів України">Пристрій для вимірювання відстані за допомогою ультразвуку</a>
Пристрій для вимірювання відстані за допомогою ультразвуку (варіанти)
Номер патенту: 37232
Опубліковано: 15.05.2001
Автори: Дамбахер Карл Хайнц, Ромес Роман
МПК: G01S 15/00, G01S 7/523
Мітки: варіанти, пристрій, ультразвуку, відстані, вимірювання, допомогою
Формула / Реферат:
1. Устройство для измерения расстояния с помощью ультразвука, содержащее передатчик, который подает сформированный в виде импульсов сигнал, и приемник, который принимает отраженный сигнал находящегося на подлежащем измерению расстоянии отражателя и преобразует его в электрический сигнал, причем по временному интервалу между излученным сигналом и отраженным сигналом посредством устройства обработки сигналов определяется расстояние,...
Пристрій для вимірювання швидкості ультразвуку
Номер патенту: 50914
Опубліковано: 15.11.2002
Автор: Лютак Ігор Зіновійович
МПК: G01F 1/66, G01N 29/07, G01H 5/00, G01N 29/00
Мітки: вимірювання, пристрій, ультразвуку, швидкості
Формула / Реферат:
Пристрій для вимірювання швидкості ультразвуку, який містить послідовно з’єднаний генератор імпульсів з приймально-передавальним перетворювачем, підсилювач, компаратор, перший вихід якого з’єднаний з входом першого тригера, а другий вихід з входом другого тригера, перший лічильник та другий лічильник, першу та другу схеми "і", який відрізняється тим, що додатково вводиться електронний ключ, детектор, лічильник луноімпульсів,...
Спосіб ультразвукового локаційного вимірювання відстані і пристрій для його реалізації
Номер патенту: 39336
Опубліковано: 15.06.2001
Автори: Гнітецька Тетяна Віталіївна, Гнітецький Віталій Анатолійович
МПК: G01F 23/296, G01F 23/28
Мітки: пристрій, реалізації, відстані, локаційного, ультразвукового, спосіб, вимірювання
Формула / Реферат:
1. Спосіб ультразвукового локаційного вимірювання відстані, що включає випромінення і прийом ультразвукових зондуючих імпульсів, підсилення прийнятих імпульсів, формування вимірюваного інтервалу, формування підрахункових імпульсів, цифрове перетворення вимірюваного інтервалу за допомогою підрахункових імпульсів, усереднення і цифрову індикацію віддалі від акустичного датчика до вимірюваного рівня, який відрізняється тим, що формування...
Фазовий спосіб вимірювання відстані до нерухомого предмета і пристрій для його здійснення
Номер патенту: 21472
Опубліковано: 16.12.1997
Автори: Головко Дмитро Богданович, Ментковський Юзеф Леонович, Скрипник Юрій Олексійович, Дубровний Віктор Опанасович, Кондратов Владислав Тимофійович
МПК: G01C 3/08
Мітки: здійснення, відстані, нерухомого, фазовий, предмета, пристрій, вимірювання, спосіб
Формула / Реферат:
1. Фазовий спосіб вимірювання відстані до нерухомого предмета, який полягає у створенні зондуючого променя з двох оптичних когерентних випромінювань, близьких за частотою, опроміненні контрольованого предмета зондуючим променем, прийомі відбитого променя, його фотоелектричному перетворенні, виділенні електричного сигналу різницевої частоти, вимірюванні різниці фаз електричних сигналів і визначенні відстані за аналітичним співвідношенням,...
Пристрій для вимірювання швидкості поширення ультразвуку у біологічних тканинах
Номер патенту: 20886
Опубліковано: 07.10.1997
Автори: Логай Іван Михайлович, Красновід Тетяна Андрієвна, Ковальчук Олександр Георгійович
МПК: A61B 8/10
Мітки: вимірювання, поширення, ультразвуку, швидкості, пристрій, тканинах, біологічних
Формула / Реферат:
Устройство для измерения скорости распространения ультразвука в биологических тканях, содержащее нефокусирующий ультразвуковой преобразователь, генератор электрических импульсов, систему измерения времени прохождения ультразвукового сигнала в исследуемой биологический ткани, осциллограф, отличающееся тем, что оно содержит П-образную раздвижную скобу, снабженную прецизионным подающим устройством с микрометрической шкалой, на одной из бранш...
