Розкатник

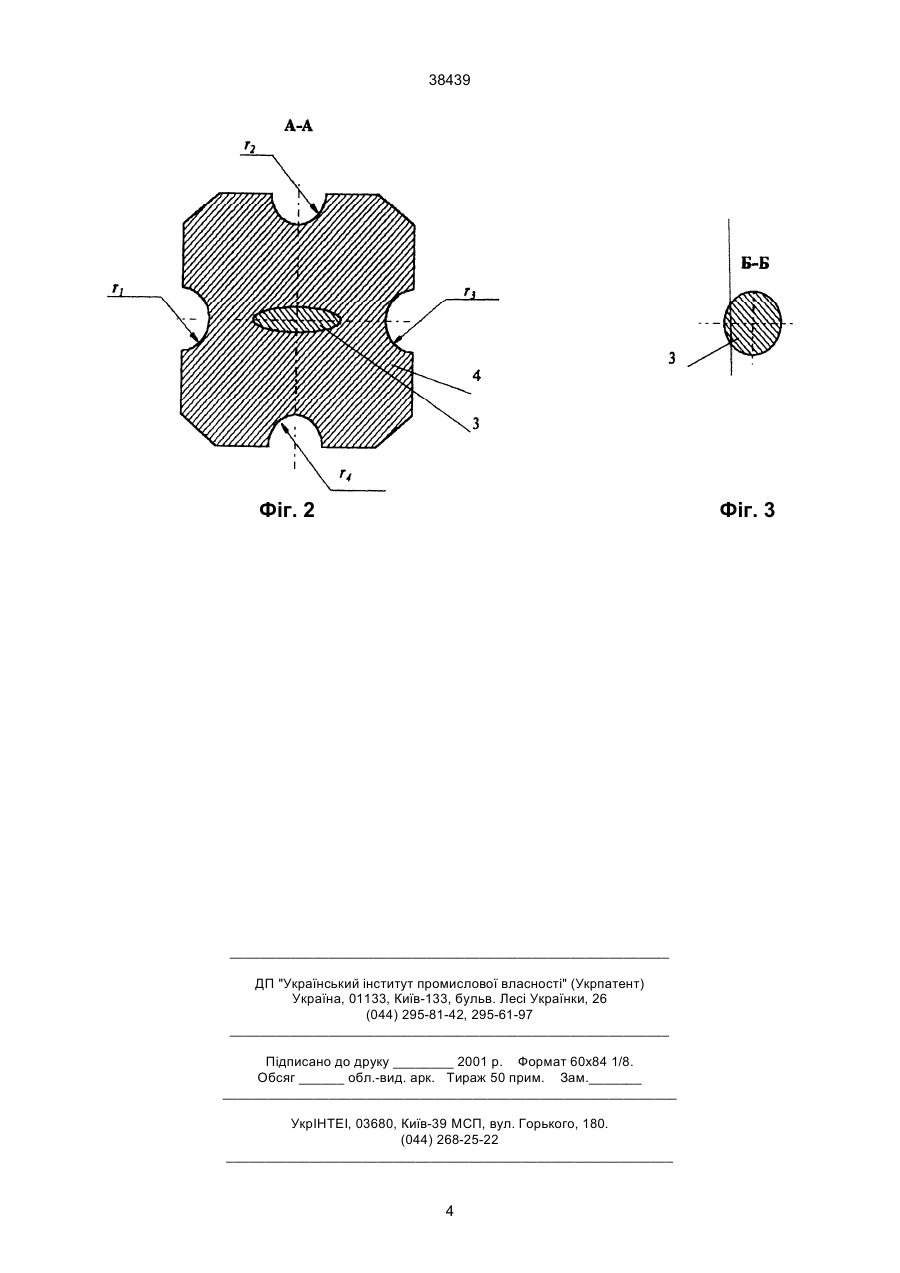

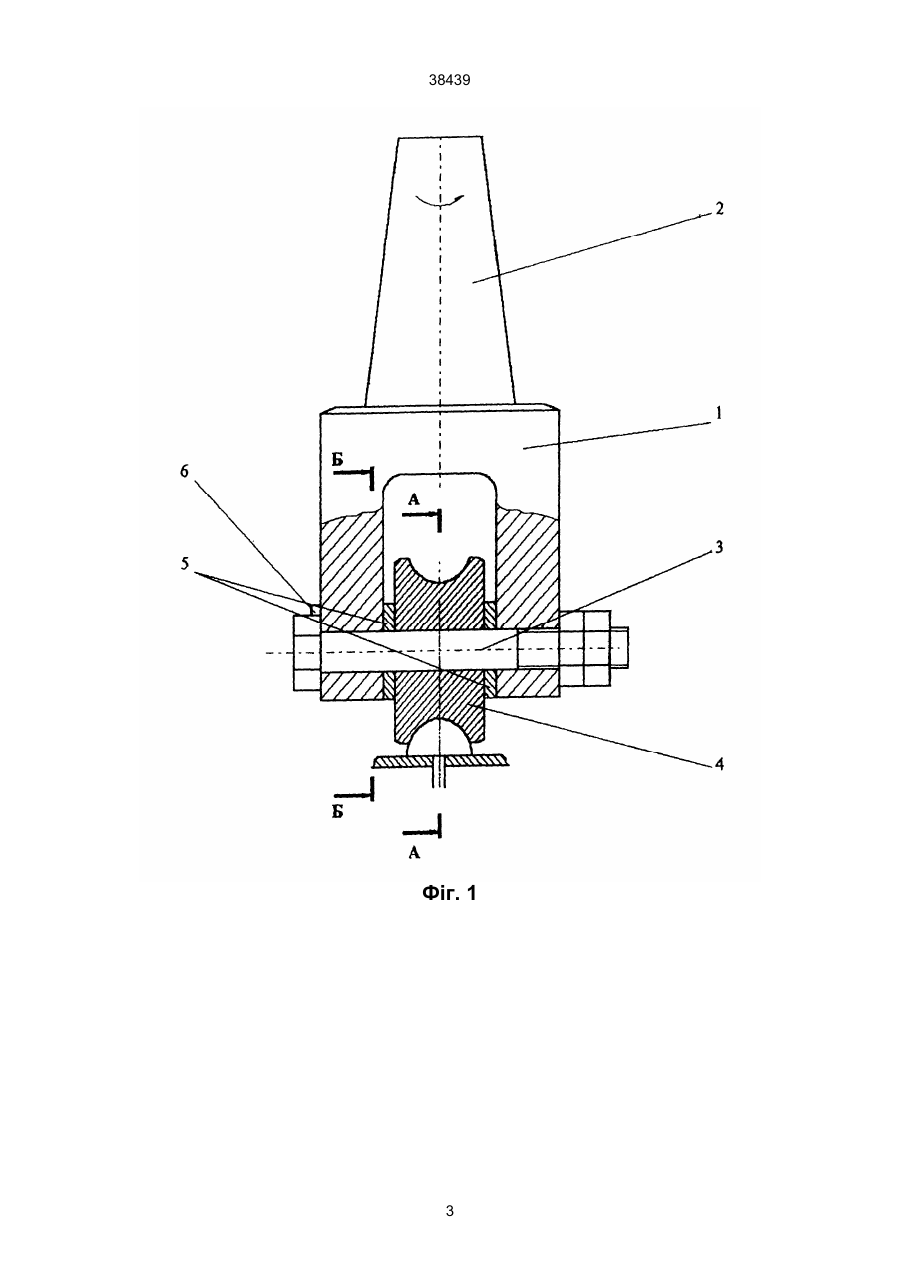

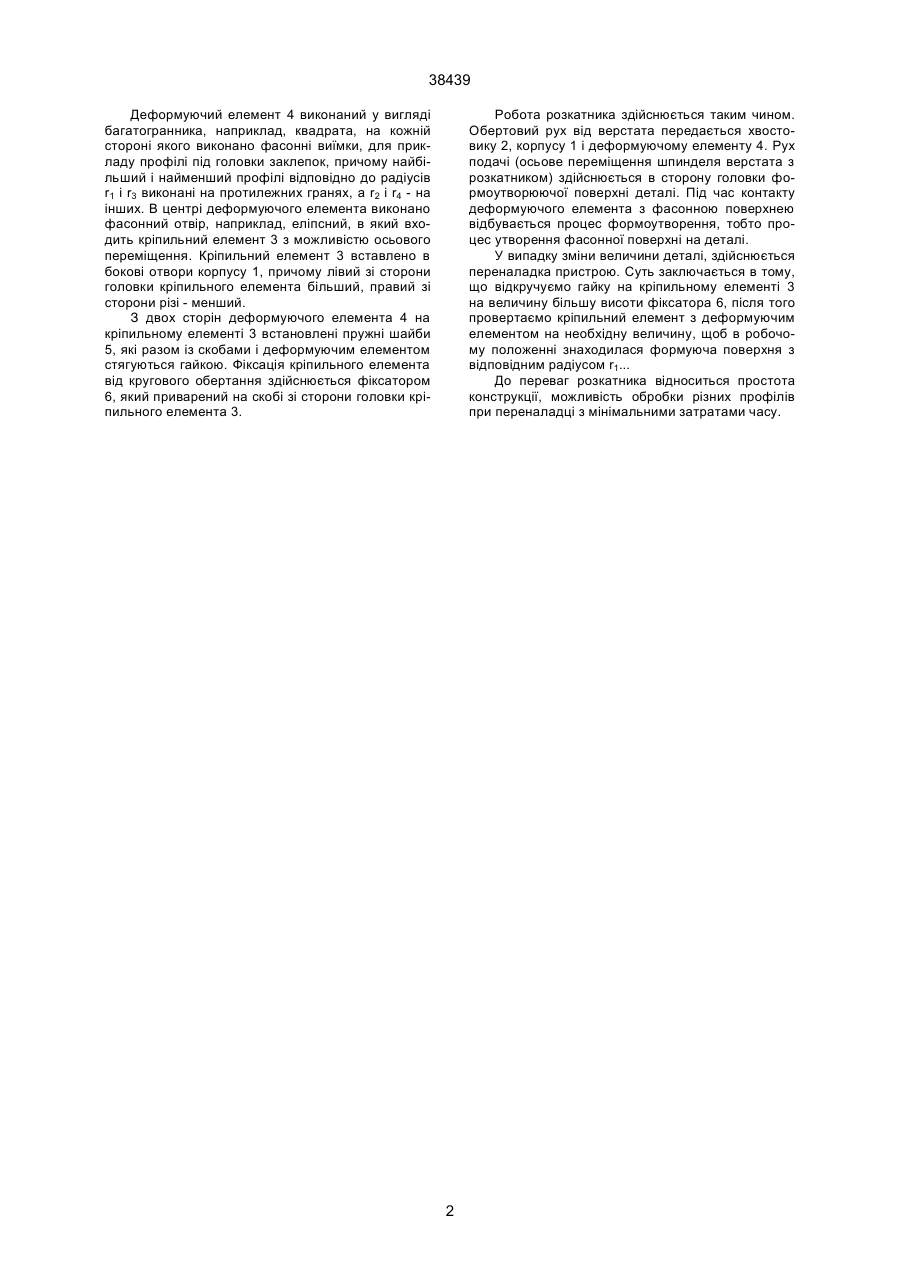

Розкатник, який складається з корпусу, виготовленого у вигляді П-подібної скоби, хвостовика, розміщеного в корпусі деформуючого елемента, зв’язаного з хвостовиком відрізняється тим, що деформуючий елемент виконаний у вигляді багатогранника, на кожній із граней якого виконано від 38439 Деформуючий елемент 4 виконаний у вигляді багатогранника, наприклад, квадрата, на кожній стороні якого виконано фасонні виїмки, для прикладу профілі під головки заклепок, причому найбільший і найменший профілі відповідно до радіусів r1 і r3 виконані на протилежних гранях, а r2 і r4 - на інших. В центрі деформуючого елемента виконано фасонний отвір, наприклад, еліпсний, в який входить кріпильний елемент 3 з можливістю осьового переміщення. Кріпильний елемент 3 вставлено в бокові отвори корпусу 1, причому лівий зі сторони головки кріпильного елемента більший, правий зі сторони різі - менший. З двох сторін деформуючого елемента 4 на кріпильному елементі 3 встановлені пружні шайби 5, які разом із скобами і деформуючим елементом стягуються гайкою. Фіксація кріпильного елемента від кругового обертання здійснюється фіксатором 6, який приварений на скобі зі сторони головки кріпильного елемента 3. Робота розкатника здійснюється таким чином. Обертовий рух від верстата передається хвостовику 2, корпусу 1 і деформуючому елементу 4. Рух подачі (осьове переміщення шпинделя верстата з розкатником) здійснюється в сторону головки формоутворюючої поверхні деталі. Під час контакту деформуючого елемента з фасонною поверхнею відбувається процес формоутворення, тобто процес утворення фасонної поверхні на деталі. У випадку зміни величини деталі, здійснюється переналадка пристрою. Суть заключається в тому, що відкручуємо гайку на кріпильному елементі 3 на величину більшу висоти фіксатора 6, після того провертаємо кріпильний елемент з деформуючим елементом на необхідну величину, щоб в робочому положенні знаходилася формуюча поверхня з відповідним радіусом r1... До переваг розкатника відноситься простота конструкції, можливість обробки різних профілів при переналадці з мінімальними затратами часу. 2 38439 Фіг. 1 3 38439 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
