Спосіб бардаченка ідентифікації права доступу до об’єктів і введення кодової інформації

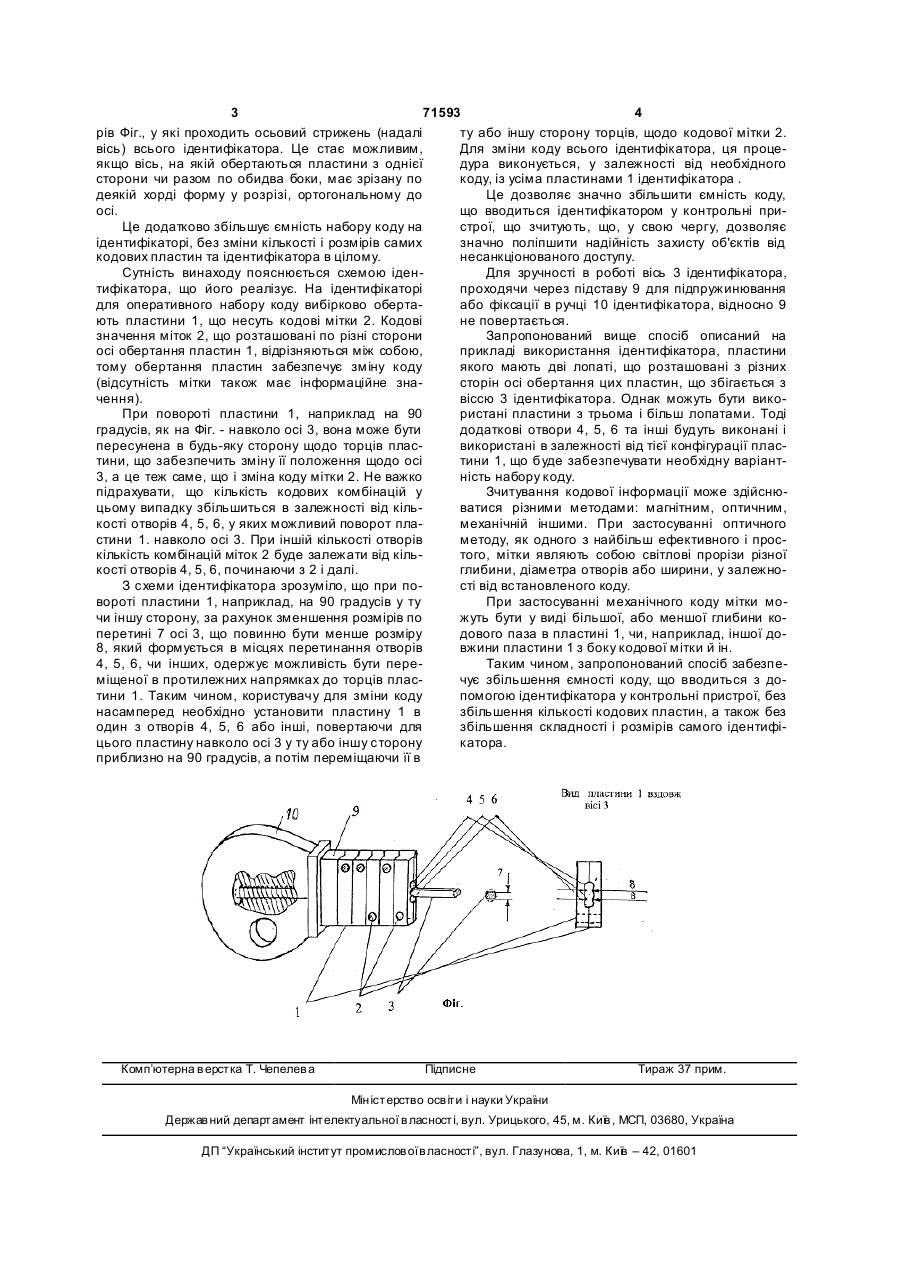

Спосіб ідентифікації права доступу і введення кодової інформації, що полягає у наборі коду на ідентифікаторі, який здійснюється шляхом вибіркового обертання елементів ідентифікатора з кодовими мітками відносно пристроїв зчитування коду, який відрізняється тим, що додатково здійснюють періодичну зміну коду на ідентифікаторі шляхом переміщення кодової пластини з мітками (елементів) в протилежні сторони від осі ідентифікатора, при цьому зміна положення принаймні однієї з пластин здійснюється на визначений кут щодо фундаменту ідентифікатора за рахунок додаткових отворів у пластині. (19) (21) 2001074869 (22) 11.07.2001 (24) 15.12.2004 (46) 15.12.2004, Бюл. № 12, 2004 р. (72) Бардаченко Віталій Феодосійович, Абубекеров Равіль Абдурахимович, Бардаченко Андрій Віталійович (73) Бардаченко Віталій Феодосійович (56) RU 2097519, 27.11.1997 US 4392134, 05.07.1983 US 3892111, 01.07.1975 US 4359885, 23.11.1982 US 4287735, 08.09.1981 3 71593 4 рів Фіг., у які проходить осьовий стрижень (надалі ту або іншу сторону торців, щодо кодової мітки 2. вісь) всього ідентифікатора. Це стає можливим, Для зміни коду всього ідентифікатора, ця процеякщо вісь, на якій обертаються пластини з однієї дура виконується, у залежності від необхідного сторони чи разом по обидва боки, має зрізану по коду, із усіма пластинами 1 ідентифікатора . деякій хорді форму у розрізі, ортогональному до Це дозволяє значно збільшити ємність коду, осі. що вводиться ідентифікатором у контрольні приЦе додатково збільшує ємність набору коду на строї, що зчитують, що, у свою чергу, дозволяє ідентифікаторі, без зміни кількості і розмірів самих значно поліпшити надійність захисту об'єктів від кодових пластин та ідентифікатора в цілому. несанкціонованого доступу. Сутність винаходу пояснюється схемою іденДля зручності в роботі вісь 3 ідентифікатора, тифікатора, що його реалізує. На ідентифікаторі проходячи через підставу 9 для підпружинювання для оперативного набору коду вибірково обертаабо фіксації в ручці 10 ідентифікатора, відносно 9 ють пластини 1, що несуть кодові мітки 2. Кодові не повертається. значення міток 2, що розташовані по різні сторони Запропонований вище спосіб описаний на осі обертання пластин 1, відрізняються між собою, прикладі використання ідентифікатора, пластини тому обертання пластин забезпечує зміну коду якого мають дві лопаті, що розташовані з різних (відсутність мітки також має інформаційне знасторін осі обертання цих пластин, що збігається з чення). віссю 3 ідентифікатора. Однак можуть бути викоПри повороті пластини 1, наприклад на 90 ристані пластини з трьома і більш лопатами. Тоді градусів, як на Фіг. - навколо осі 3, вона може бути додаткові отвори 4, 5, 6 та інші будуть виконані і пересунена в будь-яку сторону щодо торців пласвикористані в залежності від тієї конфігурації пластини, що забезпечить зміну її положення щодо осі тини 1, що буде забезпечувати необхідну варіант3, а це теж саме, що і зміна коду мітки 2. Не важко ність набору коду. підрахувати, що кількість кодових комбінацій у Зчитування кодової інформації може здійснюцьому випадку збільшиться в залежності від кільватися різними методами: магнітним, оптичним, кості отворів 4, 5, 6, у яких можливий поворот пламеханічній іншими. При застосуванні оптичного стини 1. навколо осі 3. При іншій кількості отворів методу, як одного з найбільш ефективного і проскількість комбінацій міток 2 буде залежати від кільтого, мітки являють собою світлові прорізи різної кості отворів 4, 5, 6, починаючи з 2 і далі. глибини, діаметра отворів або ширини, у залежноЗ схеми ідентифікатора зрозуміло, що при пості від встановленого коду. вороті пластини 1, наприклад, на 90 градусів у ту При застосуванні механічного коду мітки мочи іншу сторону, за рахунок зменшення розмірів по жуть бути у виді більшої, або меншої глибини коперетині 7 осі 3, що повинно бути менше розміру дового паза в пластині 1, чи, наприклад, іншої до8, який формується в місцях перетинання отворів вжини пластини 1 з боку кодової мітки й ін. 4, 5, 6, чи інших, одержує можливість бути переТаким чином, запропонований спосіб забезпеміщеної в протилежних напрямках до торців пласчує збільшення ємності коду, що вводиться з дотини 1. Таким чином, користувачу для зміни коду помогою ідентифікатора у контрольні пристрої, без насамперед необхідно установити пластину 1 в збільшення кількості кодових пластин, а також без один з отворів 4, 5, 6 або інші, повертаючи для збільшення складності і розмірів самого ідентифіцього пластину навколо осі 3 у ту або іншу сторону катора. приблизно на 90 градусів, а потім переміщаючи її в Комп’ютерна в ерстка Т. Чепелев а Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
