Відцентровий насос із двостороннім входом
Формула / Реферат
(57) Центробежный насос с двусторонним входом, содержащий установленное в корпусе и связанное с приводом рабочее колесо с удлиненными входными горловинами, уплотненными относительно корпуса, и радиальными изогнутыми лопатками, и подшипники, отличающийся тем, что, с целью повышения ресурса работы при перекачке гидросмесей путем уменьшения износа проточной части колеса, между горловинами и облопаченной проточной частью колеса выполнены плавно изогнутые каналы, соединяющие входные части лопаток с горловинами, последние установлены в подшипниках, а одна из них связана с приводом.
Текст

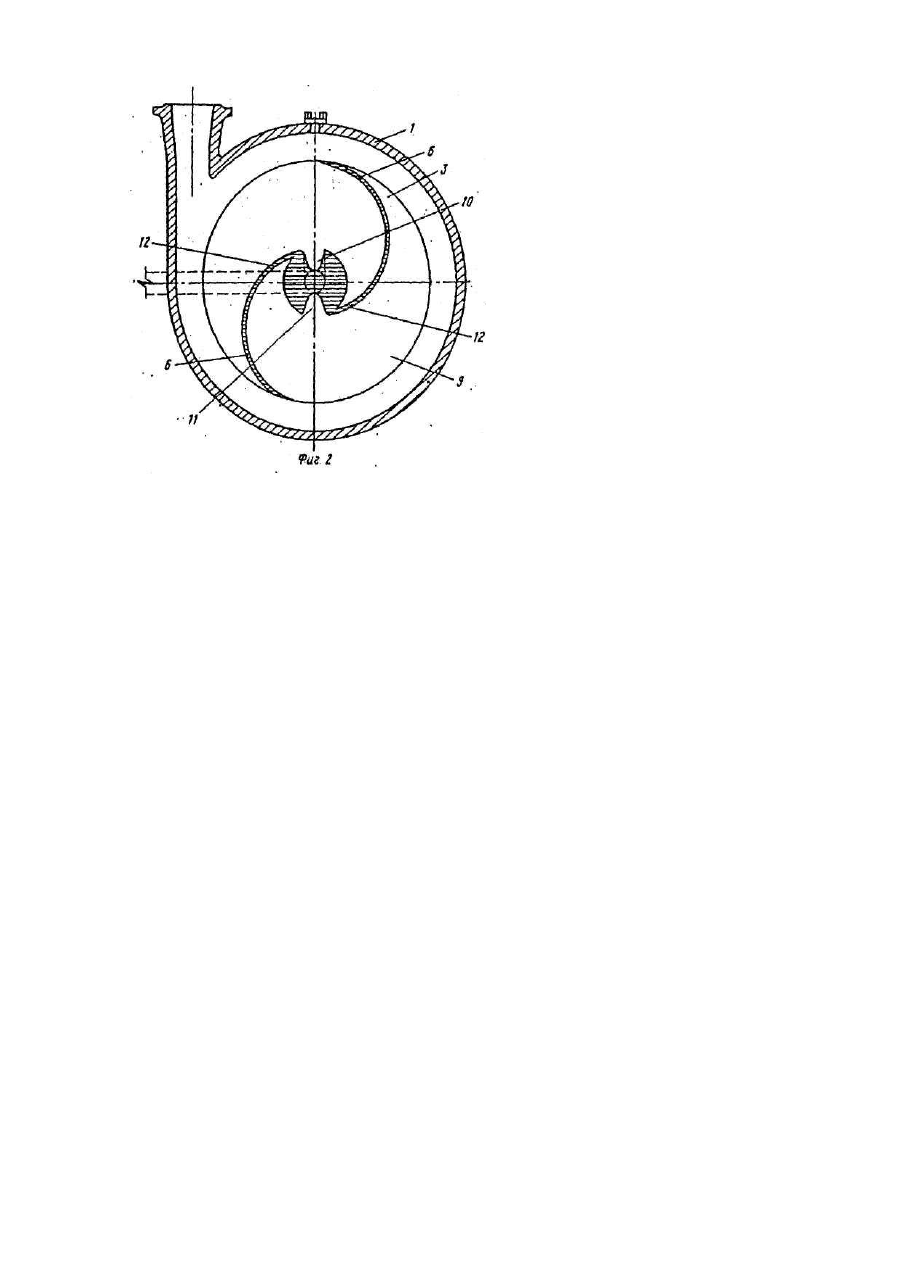

Изобретение относится к центробежным насосам для перекачки гидросмесей. Цель изобретения - повышение ресурса работы при перекачке гидросмесей путем уменьшения износа проточной части колеса. На Фиг.1 изображена конструкция предлагаемого насоса; на Фиг.2 - то же, продольное сечение. Центробежный насос с двусторонним входом содержит установленное в корпусе 1 и связанное с приводом 2 рабочее колесо 3 с удлиненными входными горловинами 4 и 5, уплотненными относительно корпуса 1. Колесо 3 имеет радиальные изогнутые лопатки 6 и установлено в подшипниках 7 и 8. Между горловинами 4 и 5 и облопаченной проточной частью 9 колеса 3 выполнены плавно изогнутые каналы 10 и 11, соединяющие входные части 12 лопаток 6 с горловинами 4 и 5. Последние установлены в подшипниках 7 и 8, а одна из них (4) связана с приводом 2. При вращении рабочего колеса 3 гидросмесь по горловинам 4 и 5 поступает в плавно изогнутые каналы 10 и 11, проходя через которые приобретает вращательное движение и изменяет направление своего движения с осевого на радиальное. После выхода из каналов 10 и 11 гидросмесь подается на входные части 12 лопаток 6. Так как в каналах 10и 11 гидросмесь приобретает скорость, близкую по величине и направлению к скорости и направлению входных частей 12 лопаток 6, осуществляется безударный вход в облопаченную часть 9 колеса 3 и тем самым уменьшается абразивный износ лопаток 6.
ДивитисяДодаткова інформація
Назва патенту англійськоюCentifugal pump with two sides inlet
Назва патенту російськоюЦентробежный насос с двухсторонним входом
МПК / Мітки
МПК: F04D 7/00, F04D 29/18
Мітки: входом, насос, відцентровий, двостороннім
